듀얼 사이리스터 모듈 쿠바라 라미나 교체

티리스터 모듈은 반도체 티리스터의 이중 토폴로지를 가진 단일 설계(티리스터-티리스터 타입)입니다. DC 및 AC 회로에서 800A의 부하와 1800V까지의 역 펄스 전압에 사용됩니다.

티리스터 모듈 ASMTC AS ENERGITM는 대체, 동등 및 대체 반도체 장치로, SCR 모듈 MT 시리즈 Kubara Lamina의 대체 제품입니다.

티리스터 모듈은 표준 산업 케이스에 장착되어 있어 장치를 기존 장비에 쉽게 통합할 수 있습니다.

모듈은 고신뢰성 압력 접촉 및 납땜 결합 기술로 설계 및 조립되어 비용과 성능이 최적화된 애플리케이션의 특정 요구 사항을 해결합니다.

티리스터 모듈은 다양한 전력 장비에 사용됩니다 - 전력 및 제어 유닛, 전기 드라이브, 전력 조절기, AC 조절기, 변환기, 용광로 또는 화학 공정 제어기, 용접 장비, 그리고 AC 변환기의 정류기 등.

당사의 전력 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위해 여러 가지 이중 및 단일 장치 토폴로지로 제공됩니다.

당사는 티리스터 / 다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 티리스터 / 다이오드 모듈을 공급할 때 필요시 기술 여권과 적합성 인증서를 제공합니다.

사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.

전력 모듈, 티리스터, 다이오드 구매에 관한 질문은 이메일로 문의해 주세요:

[email protected]

그리고 우리는 배송에 대한 상업적 제안을 제공할 것입니다.
대량 주문 시 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

사진 갤러리

사진 갤러리에는 AS ENERGITM에서 생산한 다양한 반도체 장치, 반도체 칩, SCR 및 테스트 보고서 예시가 표시되어 있습니다.

사진 더 보기

사이리스터-사이리스터 모듈 쿠바라 라미나 및 교체품의 일반 사양

유형유형 IT(AV)M

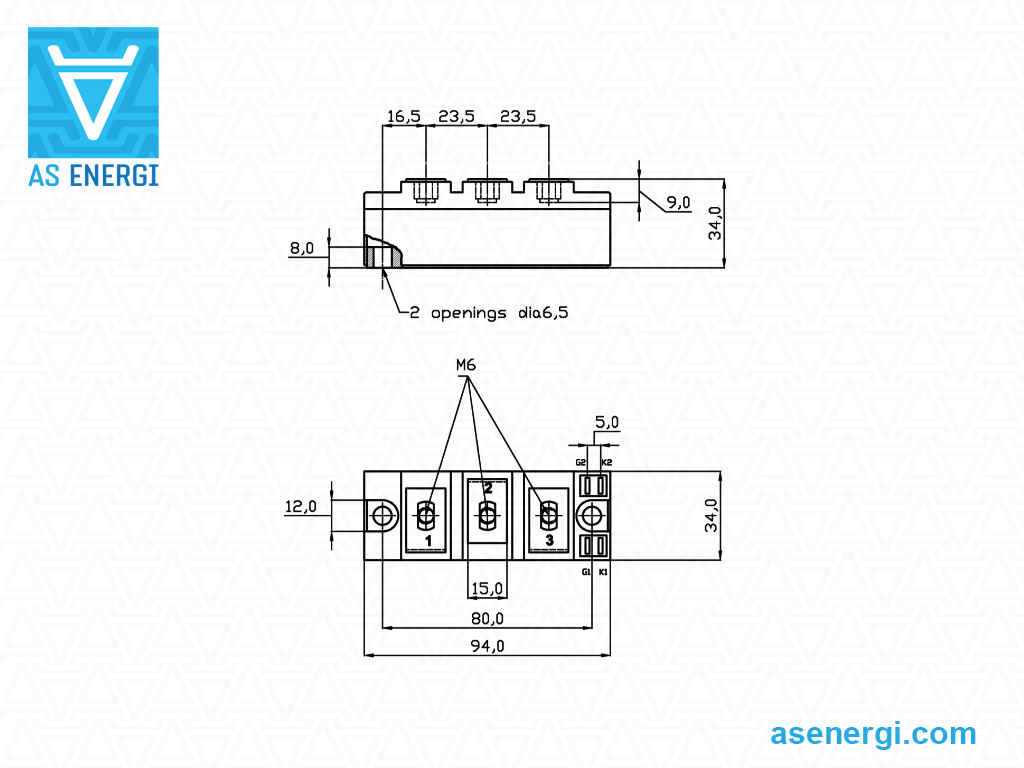

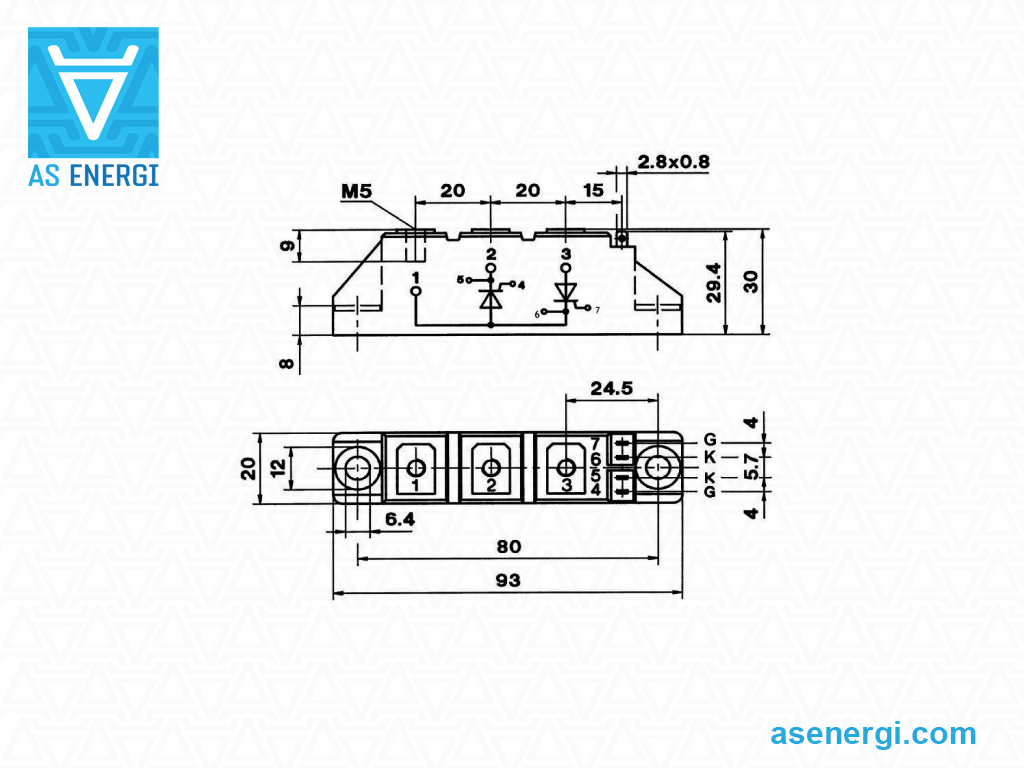

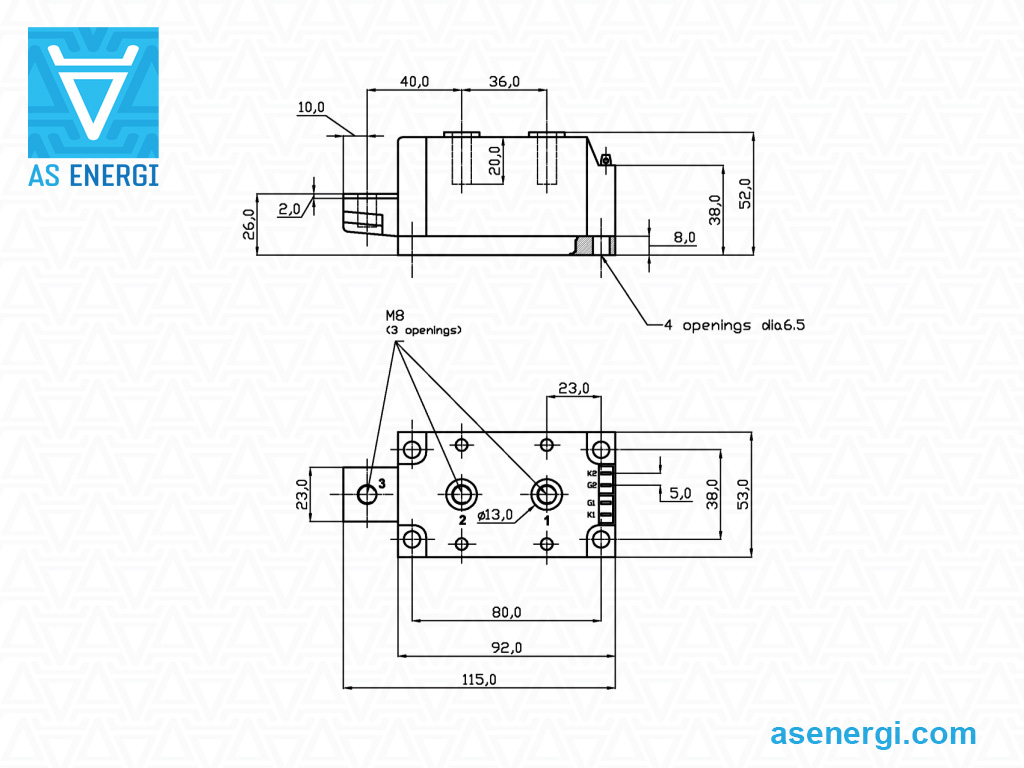

(TC,°C)		 VRRM ITSM I2t VT0 rT Tvj max Rth(j-c) W 치수 L×B×H 교체
AS ENERGITM		 데이터 시트
A V A kA2·s V mΩ ºC °C/W g mm PDF
MTC-106-04 106 (85) 400 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-04
MTC-106-06 106 (85) 600 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-06
MTC-106-08 106 (85) 800 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-08
MTC-106-10 106 (85) 1000 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-10
MTC-106-12 106 (85) 1200 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-12
MTC-106-14 106 (85) 1400 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-14
MTC-106-16 106 (85) 1600 2250 25 0.9 2.0 125 0.28 95 93x20x30 ASMTC-106-16
MTC-150-04 150 (85) 400 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-04
MTC-150-06 150 (85) 600 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-06
MTC-150-08 150 (85) 800 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-08
MTC-150-10 150 (85) 1000 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-10
MTC-150-12 150 (85) 1200 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-12
MTC-150-14 150 (85) 1400 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-14
MTC-150-16 150 (85) 1600 4200 88 0.915 1.4 125 0.17 360 94x34x34 ASMTC-150-16
MTC-170-04 170 (85) 400 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-04
MTC-170-06 170 (85) 600 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-06
MTC-170-08 170 (85) 800 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-08
MTC-170-10 170 (85) 1000 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-10
MTC-170-12 170 (85) 1200 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-12
MTC-170-14 170 (85) 1400 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-14
MTC-170-16 170 (85) 1600 5000 125 0.83 1.035 125 0.17 360 94x34x34 ASMTC-170-16
MTC-260-04 260 (85) 400 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-04
MTC-260-06 260 (85) 600 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-06
MTC-260-08 260 (85) 800 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-08
MTC-260-10 260 (85) 1000 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-10
MTC-260-12 260 (85) 1200 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-12
MTC-260-14 260 (85) 1400 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-14
MTC-260-16 260 (85) 1600 7000 245 0.84 0.67 125 0.11 840 115x53x52 ASMTC-260-16
MTC-300-04 300 (85) 400 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-04
MTC-300-06 300 (85) 600 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-06
MTC-300-08 300 (85) 800 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-08
MTC-300-10 300 (85) 1000 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-10
MTC-300-12 300 (85) 1200 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-12
MTC-300-14 300 (85) 1400 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-14
MTC-300-16 300 (85) 1600 8000 320 0.70 0.55 125 0.11 840 115x53x52 ASMTC-300-16
MTC-500-04 500 (85) 400 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-04
MTC-500-06 500 (85) 600 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-06
MTC-500-08 500 (85) 800 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-08
MTC-500-10 500 (85) 1000 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-10
MTC-500-12 500 (85) 1200 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-12
MTC-500-14 500 (85) 1400 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-14
MTC-500-16 500 (85) 1600 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-16
MTC-500-18 500 (85) 1800 17000 1445 0.70 0.44 125 0.06 1490 150x66.5x62 ASMTC-500-18
MTC-800-04 800 (85) 400 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-04
MTC-800-06 800 (85) 600 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-06
MTC-800-08 800 (85) 800 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-08
MTC-800-10 800 (85) 1000 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-10
MTC-800-12 800 (85) 1200 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-12
MTC-800-14 800 (85) 1400 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-14
MTC-800-16 800 (85) 1600 28000 4100 0.80 0.50 125 0.06 3500 180x77x80 ASMTC-800-16

사이리스터-사이리스터 모듈용 부품 번호 안내서:

AS MT C – 800 – 06
AS – brand AS ENERGITM
MT – 모듈 유형: 듀얼 사이리스터.
C – 구성 코드.
800 – 평균 온 상태 전류 IT(AV), Amp.
06 – 전압 등급 VRRM / 100.

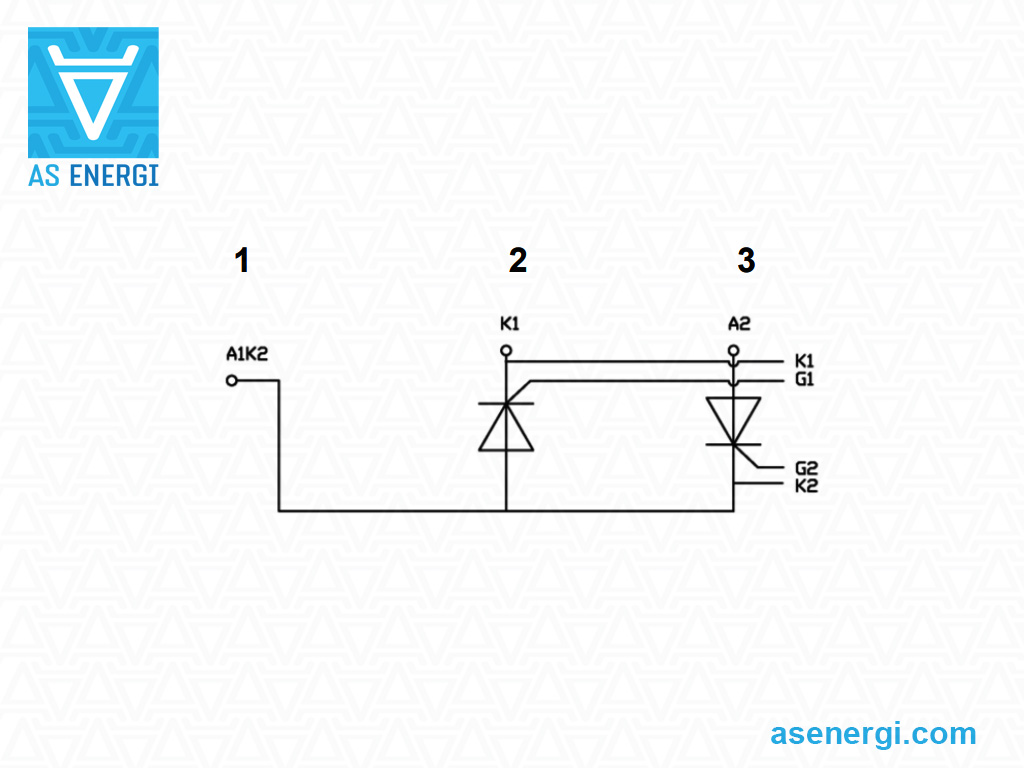

사이리스터-사이리스터 모듈의 회로도:

circuit

A1K2, K1, A2 – 메인(전원) 단자.

K1, G1, G2, K2 – 제어 터미널.

전원 모듈 장착을 위한 권장 사항

방열판 및 표면 사양, 준비하기

우수한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻기 위해서는 히트싱크의 접촉면이 깨끗하고 먼지 입자가 없어야 합니다. 설치 과정 직전에 히트싱크의 장착 표면을 닦고 알콜 클리너(예: 이소프로판올)로 청소하는 것이 좋습니다. 다음과 같은 기계적 사양을 충족해야 합니다:
– 히트싱크 장착 면의 불균일도는 100 mm당 ≤ 50μm
– 표면 거칠기 Rz: < 10 μm
– 단계 차이 > 10 μm 없음

방열판 표면 사양

열 페이스트 적용

감열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장하지 않습니다.

히트싱크의 장착 토크 MS

전력 모듈을 고정하려면 적합한 와셔 및 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용하는 것이 강력히 권장됩니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.

사전 조임 토크와 지정된 토크 값으로 재조임을 권장합니다. 조임 과정에서 속도를 제한하고, 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 부드러운 토크 제한을 권장합니다.

설치 순서 예시

나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
