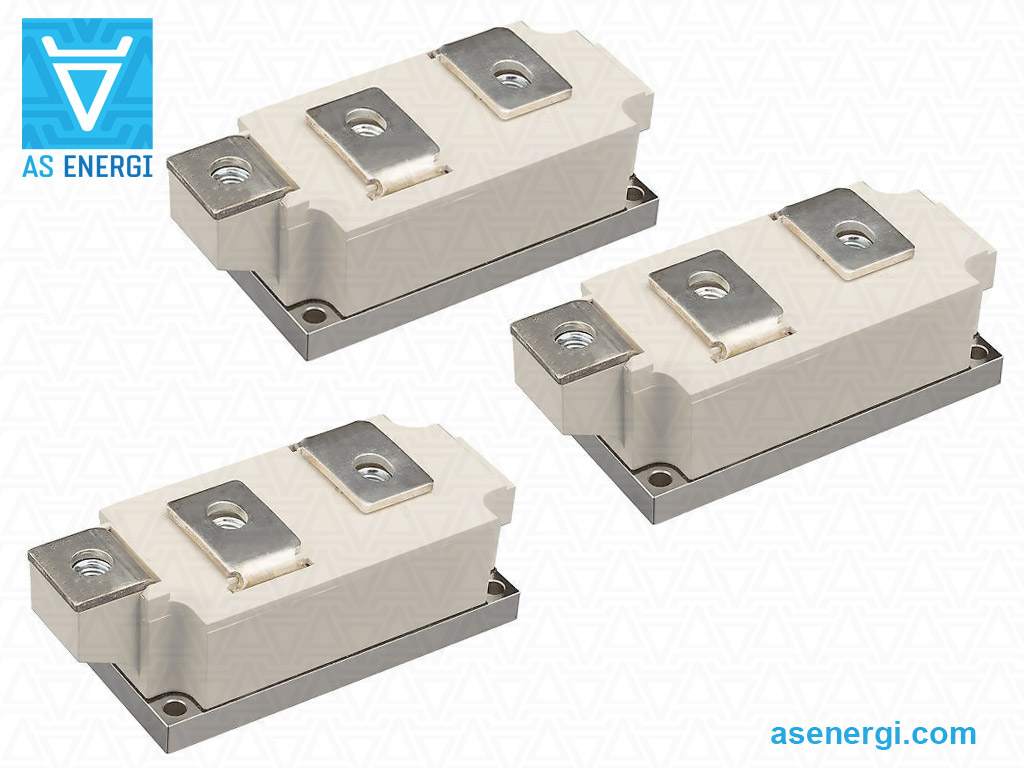

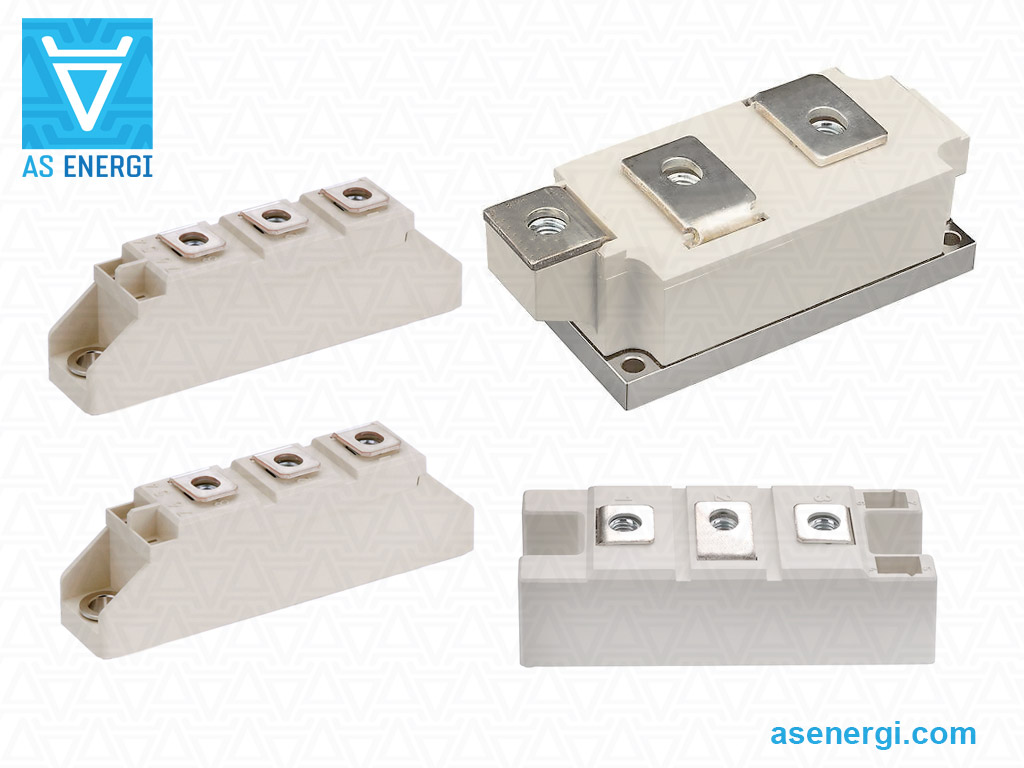

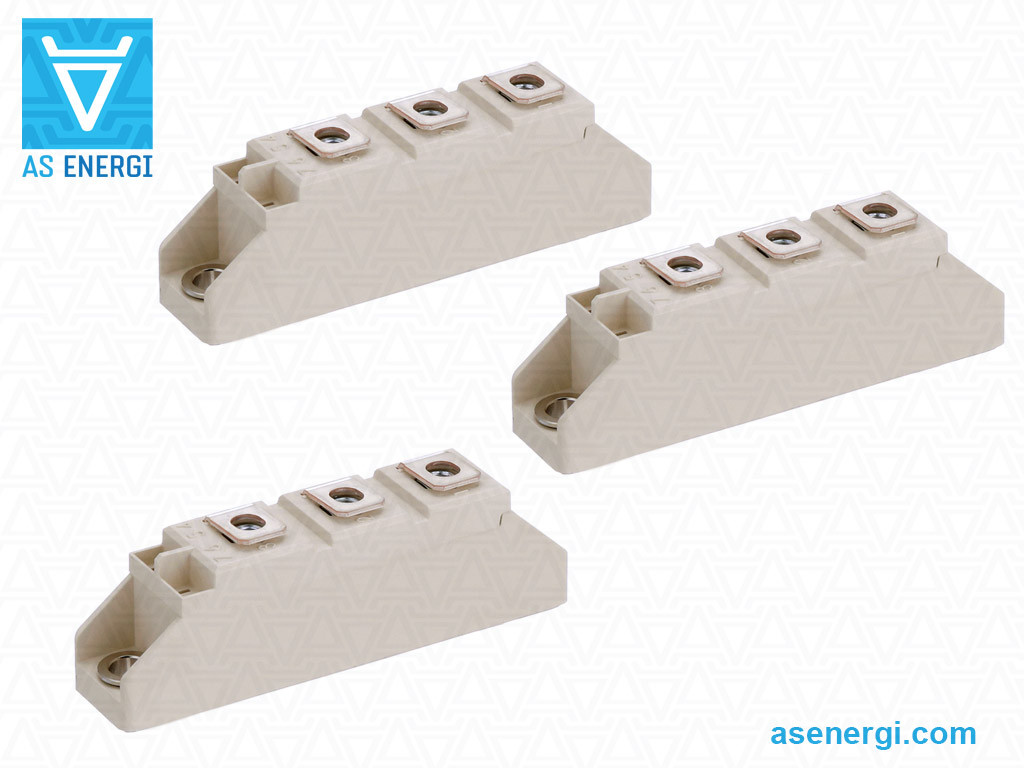

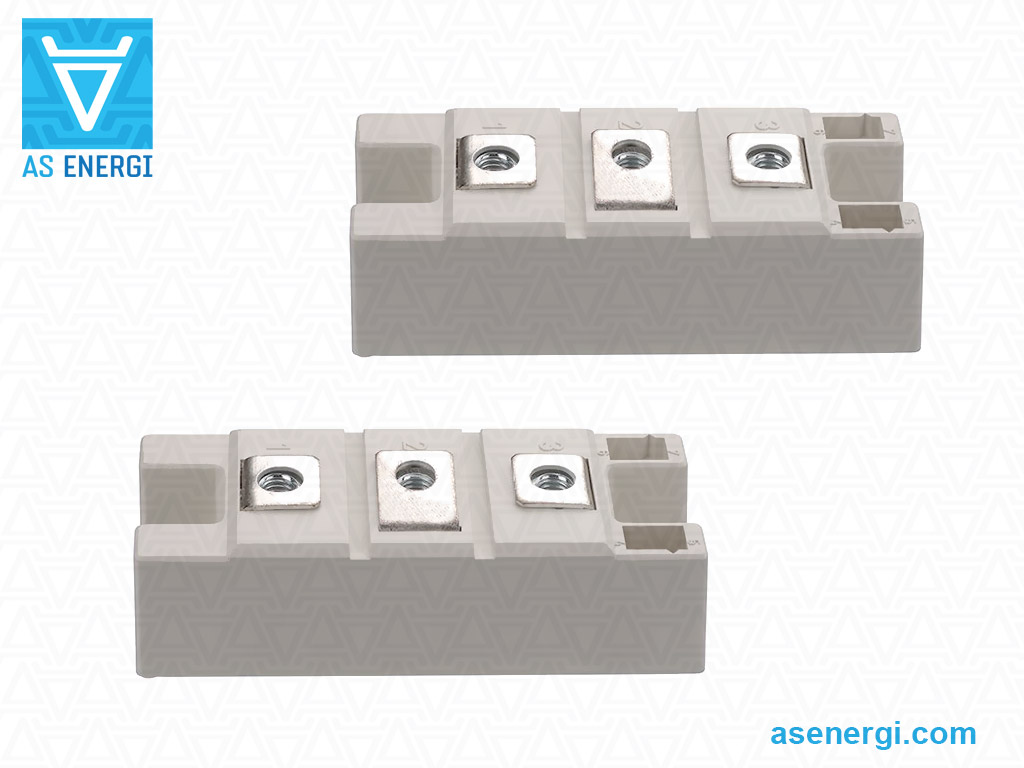

(EN)듀얼 다이오드 모듈 SKKD, 세미팩
모듈 SKKD 세미크론은 반도체(스위치 2개)의 이중 토폴로지(다이오드-다이오드 유형)를 사용하는 모놀리식 설계의 AC/DC 컨버터용 비제어형 정류기입니다. 최대 701A의 부하와 최대 2200V의 역 펄스 전압이 있는 DC 및 AC 회로에 사용됩니다.
다이오드 모듈 AMKD AS ENERGITM는 모듈 SKKD Semikron의 대체품, 동급 및 대체 반도체 장치입니다.
다이오드 모듈은 산업 표준 하우징인 세미팩에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.
세미팩 제품군은 세 가지 내부 구조로 구성되어 있습니다:
납땜 구조(세미팩 1) - 납땜 층으로 접점이 형성됩니다.;
본드 구조(세미팩 0, 2, 3) - 칩의 상부 전극과 DBC 사이의 연결은 본드 와이어로 구현됩니다;
압력 접점 구조(세미팩 3, 4, 5, 6) - 압력에 의해 접점이 형성되며 납땜 없이 조립됩니다.
주(전원) 단자는 케이스 상단에 있으며 1, 2, 3(공통 양극-음극, 음극, 양극)으로 표시되어 있습니다.
SKKD 정류기 다이오드 모듈은 전력 및 제어 장치, 전력 조정기, 컨버터, 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.
당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
전력 정류기 모듈, 다이오드, 사이리스터 구입에 관한 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
정류기 다이오드 모듈 하우징 SKKD

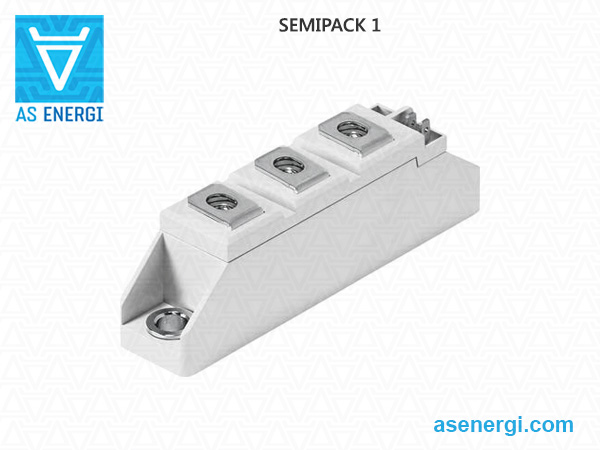

세미팩 1 |

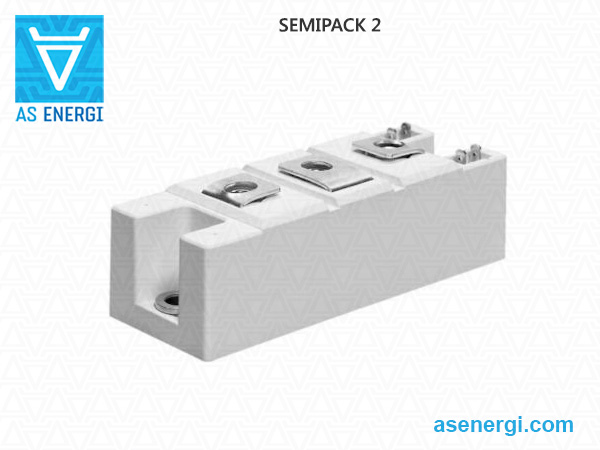

세미팩 2 |

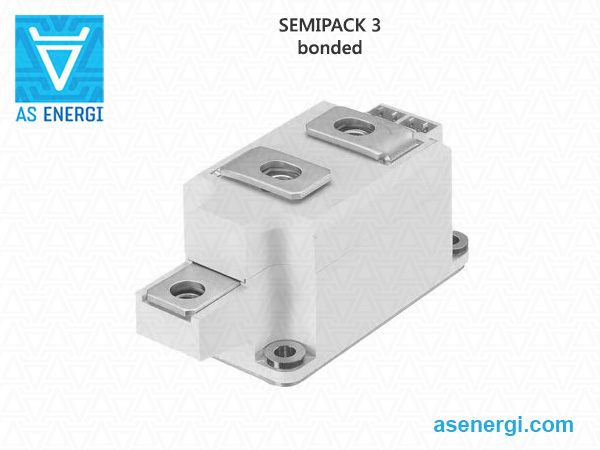

세미팩 3 보세 |

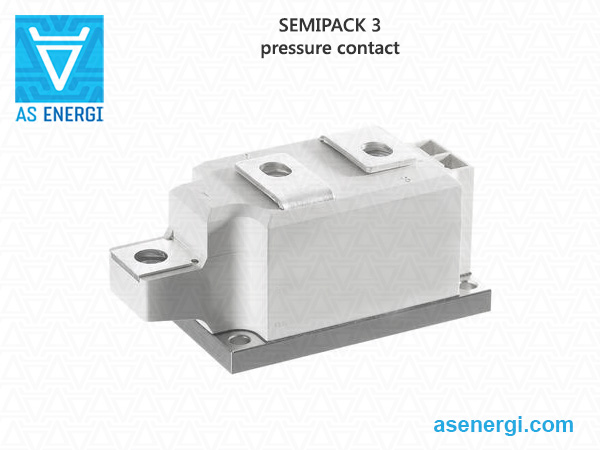

세미팩 3 압력 접촉 |

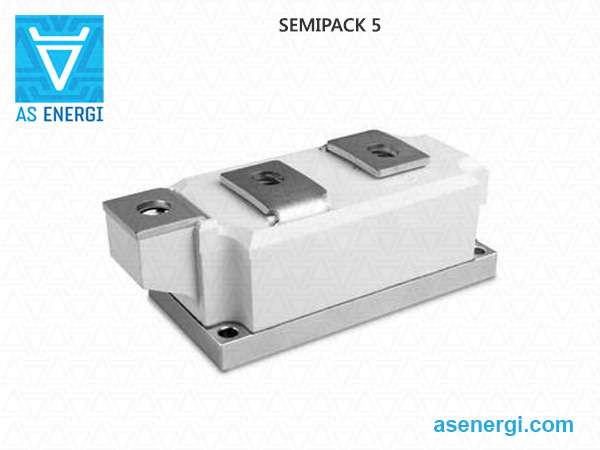

세미팩 5 |
정류기 다이오드 모듈 SKKD의 일반 사양
| 시리즈 | 유형 | IFAV (Tcase) |
VRRM | IFSM | I2t | V(TO) | rT | Tvj max | Rth(j-c) (per chip) |
W | 패키지, 치수 L×B×H |
데이터 시트 | |
| A | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | mm | ||||
| 세미팩 1 | |||||||||||||
| SKKD 26 | SKKD 26/12 | 31 (85ºC) 26 (93ºC) |
1200-1600 | 480 | 1.15 | 0.85 | 6.0 | 125 | 1.00 | 95 | 세미팩 1 93x20x30 |
 |
|
| SKKD 26/14 | |||||||||||||
| SKKD 26/16 | |||||||||||||
| SKKD 46 | SKKD 46/08 | 47 (85ºC) 45 (86ºC) |
800-1800 | 600 | 1.80 | 0.85 | 5.0 | 125 | 0.06 | 95 | 세미팩 1 93x20x30 |
|
|
| SKKD 46/12 | |||||||||||||
| SKKD 46/14 | |||||||||||||
| SKKD 46/16 | |||||||||||||
| SKKD 46/18 | |||||||||||||
| SKKD 81 | SKKD 81/08 | 82 (85ºC) 80 (87ºC) |
800-1800 | 1750 | 15 | 0.85 | 1.8 | 125 | 0.40 | 95 | 세미팩 1 93x20x30 |
|
|
| SKKD 81/12 | |||||||||||||
| SKKD 81/14 | |||||||||||||
| SKKD 81/16 | |||||||||||||
| SKKD 81/18 | |||||||||||||
| SKKD 81 H4 | SKKD 81/20 H4 | 82 (85ºC) 80 (87ºC) |
2000-2200 | 1750 | 15 | 0.85 | 1.8 | 125 | 0.40 | 95 | 세미팩 1 93x20x30 |
|
|
| SKKD 81/22 H4 | |||||||||||||
| SKKD 100 | SKKD 100/04 | 100 (85ºC) 67 (100ºC) |
400-1800 | 2000 | 20 | 0.85 | 1.3 | 125 | 0.35 | 95 | 세미팩 1 93x20x30 |
|
|
| SKKD 100/06 | |||||||||||||
| SKKD 100/08 | |||||||||||||
| SKKD 100/12 | |||||||||||||
| SKKD 100/14 | |||||||||||||
| SKKD 100/16 | |||||||||||||
| SKKD 100/18 | |||||||||||||
| SKKD 101 | SKKD 101/16 | 134 (85ºC) 101 (100ºC) |
1600 | 2000 | 20 | 0.87 | 2.45 | 130 | 0.19 | 75 | 세미팩 1 93x20x30 |
|
|
| 세미팩 2 | |||||||||||||
| SKKD 152 H1 | SKKD 152/16 H1 | 171 (85ºC) 132 (100ºC) |
1600 | 4500 | 101 | 0.82 | 1.35 | 135 | 0.20 | 165 | 세미팩 2 94x34x30 |
|
|
| SKKD 162 | SKKD 162/08 | 195 (85ºC) 160 (95ºC) |
800-2200 | 5000 | 125 | 0.85 | 1.20 | 125 | 0.18 | 165 | 세미팩 2 94x34x30 |
|
|
| SKKD 162/12 | |||||||||||||
| SKKD 162/14 | |||||||||||||
| SKKD 162/16 | |||||||||||||
| SKKD 162/18 | |||||||||||||
| SKKD 162/20 H4 | |||||||||||||
| SKKD 162/22 H4 | |||||||||||||
| SKKD 212 | SKKD 212/12 | 212 (85ºC) 165 (100ºC) |
1200-1800 | 5500 | 151 | 0.75 | 1.05 | 135 | 0.18 | 165 | 세미팩 2 94x34x30 |
|
|
| SKKD 212/14 | |||||||||||||
| SKKD 212/16 | |||||||||||||
| SKKD 212/18 | |||||||||||||
| SKKD 250 | SKKD 250/16 | 255 (85ºC) 199 (100ºC) |
1600-1800 | 6000 | 180 | 0.77 | 1.00 | 135 | 0.13 | 165 | 세미팩 2 94x34x30 |
|
|
| SKKD 250/18 | |
||||||||||||
| 세미팩 3 | |||||||||||||
| SKKD 260 | SKKD 260/08 | 260 (85ºC) 185 (100ºC) |
800-2200 | 10000 | 500 | 0.90 | 0.37 | 130 | 0.14 | 600 | 세미팩 3 115x50x52 |
|
|
| SKKD 260/12 | |||||||||||||
| SKKD 260/14 | |||||||||||||
| SKKD 260/16 | |||||||||||||
| SKKD 260/18 | |||||||||||||
| SKKD 260/20 H4 | |||||||||||||
| SKKD 260/22 H4 | |||||||||||||
| SKKD 353 | SKKD 353/12 | 350 (85ºC) 260 (100ºC) |
1200-1800 | 9500 | 451 | 0.84 | 0.75 | 130 | 0.09 | 600 | 세미팩 3 115x50x52 |
|
|
| SKKD 353/14 | |||||||||||||
| SKKD 353/16 | |||||||||||||
| SKKD 353/18 | |||||||||||||
| SKKD 380 | SKKD 380/08 | 380 (100ºC) | 800-2200 | 10000 | 500 | 0.80 | 0.35 | 150 | 0.11 | 600 | 세미팩 3 115x50x52 |
|
|
| SKKD 380/12 | |||||||||||||
| SKKD 380/14 | |||||||||||||
| SKKD 380/16 | |||||||||||||
| SKKD 380/18 | |||||||||||||
| SKKD 380/20 H4 | |||||||||||||
| SKKD 380/22 H4 | |||||||||||||
| 세미팩 5 | |||||||||||||
| SKKD 700 | SKKD 700/08 | 700 (100ºC) | 800-2200 | 22000 | 2420 | 0.75 | 0.20 | 150 | 0.065 | 1420 | 세미팩 5 150x60x52 |
|
|
| SKKD 700/12 | |||||||||||||
| SKKD 700/14 | |||||||||||||
| SKKD 700/16 | |||||||||||||
| SKKD 700/18 | |||||||||||||
| SKKD 700/20 H4 | |||||||||||||
| SKKD 700/22 H4 | |||||||||||||
| SKKD 701 | SKKD 701/12 | 701 (100ºC) 820 (85ºC) |
1200-2200 | 22500 | 2530 | 0.70 | 0.28 | 160 | 0.072 | 1400 | 세미팩 5 150x60x52 |
|
|
| SKKD 701/16 | |||||||||||||
| SKKD 701/18 | |||||||||||||
| SKKD 701/22 H4 | |||||||||||||
듀얼 다이오드 모듈 SKKD용 부품 번호 안내서:
| SK | KD | 380 | – | 22 | H4 |
| SK | – | 세미크론 구성 요소. |
| KD | – | 내부 연결의 토폴로지: 다이오드-다이오드. |
| 380 | – | 정격 전류 (ITAV), A. |
| 22 | – | 전압 등급 (VRRM/100). |
| H4 | – | 옵션(해당되는 경우, 예: H4는 Visol = 4800V를 의미합니다. H1은 Visol = 3600V를 나타냅니다. |
전원 모듈 장착을 위한 권장 사항
방열판 및 표면 사양, 준비하기
양호한 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻으려면 방열판의 접촉 표면이 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 직전에 물티슈와 알코올 세정제(예: 이소프로판올)로 방열판의 장착 표면을 닦는 것이 좋습니다. 다음 기계적 사양을 충족해야 합니다:
– 방열판 장착 영역의 불균일성은 100mm당 50μm여야 합니다.
– 거칠기 Rz: < 10 μm
– 단계 없음 > 10 μm
방열판 표면 사양 |
열 페이스트 적용
열 인터페이스 재료를 적용하려면 스텐실 인쇄를 사용하는 것이 좋습니다. 감열 페이스트 두께는 50μm~100μm 범위에서 사용하는 것이 좋습니다. 롤러를 사용하여 감열 페이스트를 도포하는 것은 최적화된 감열 페이스트 두께의 재현성을 보장할 수 없으므로 대량 생산에는 권장되지 않습니다.
방열판 MS에 대한 장착 토크
전원 모듈을 고정하려면 적절한 와셔와 스프링 잠금 와셔 또는 조합 나사와 함께 강철 나사를 사용할 것을 강력히 권장합니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.
토크를 미리 조인 후 지정된 토크 값으로 다시 조이는 것이 좋습니다. 나사 체결 과정에서는 속도를 제한해야 하며 공압 드라이버에서 발생할 수 있는 토크 피크를 피하기 위해 소프트 토크 제한을 권장합니다.
설치 순서 예시 |
나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 동일한 토크로 대각선 방향으로 조여야 합니다.
