(EN)모듈식 티리스터 TT92N16KOF (92A 1600V) Infineon 교체
| 인피니언 부품 번호 | TT92N16KOF |
| 평균 온 상태 전류, IT(AV)M (TC) | 92А (85ºC) |
| 전압, VRRM | 1600V |
| 패키지, 치수 L×B×H | TP20 92x20x30 mm |
| 데이터시트 |  |
| 교체 AS ENERGITM | AMTT92N16KOF |
| 장바구니에 담기 | on request
|

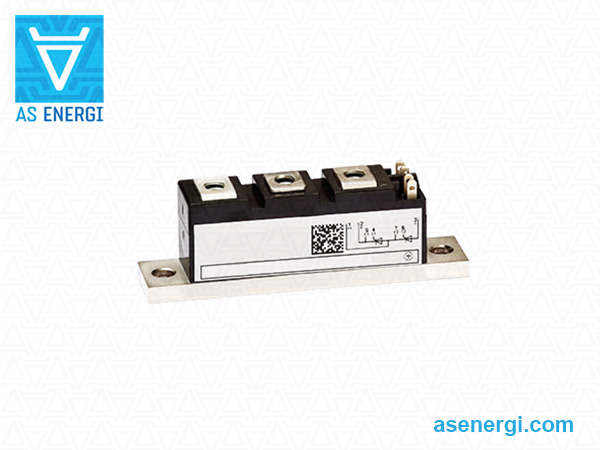

듀얼 사이리스터 SCR 모듈 AMTT92N16KOF AS ENERGITM는 사이리스터 모듈 TT92N16KOF Infineon Technologies의 대체품, 아날로그, 대체품 및 동급 제품입니다. 평균 순방향 전류 ITAV – 92 암페어, 반복 피크 역전압 VRRM – 1600V. 베이스 플레이트 20x92 mm.
메인(전원) 단자는 케이스 상단에 있으며 1, 2, 3 (공통 양극-음극, 음극, 양극)으로 표시되어 있습니다. 제어 단자는 4, 5, 6 (G1, K1, G2, K2)으로 표시되어 있습니다.
2위치 사이리스터 모듈에는 하프 브리지 스위칭 회로(공통 양극-음극)가 있습니다.
사이리스터 모듈은 높은 전기 및 열 사이클링 성능이 특징이며, 이는 집중적인 작동 모드에서 높은 신뢰성과 긴 수명을 의미합니다. 사이리스터 모듈은 산업 표준 하우징에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.
듀얼 사이리스터 모듈은 전력 및 제어 장치, 전력 조정기, AC 조정기, DC 모터 제어, AC 모터 소프트 스타터, 컨버터, 용광로 또는 화학 공정의 컨트롤러, 용접 장비 등 다양한 전력 장비에 사용되며 AC 컨버터용 정류기로도 사용됩니다.
TI의 모듈은 거의 모든 위상 제어 또는 정류기 애플리케이션을 위한 여러 듀얼 및 단일 디바이스 토폴로지로 제공됩니다.
당사는 사이리스터/다이오드 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터/다이오드 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
사이리스터/다이오드 모듈의 최종 가격은 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
사이리스터 모듈 TT92N16KOF 인피니언 및 교체품의 일반 사양:
| 사이리스터 모듈 사양 | TT92N16KOF | |
| 최대 허용 평균 온 상태 전류(케이스 온도) | ITAV (Tcase) | 92 A (85ºC) |
| 반복 펄스 역전압; 반복 펄스 폐쇄 상태 전압 | VRRM/VDRM | 1600 V |
| 서지 온 상태 전류 | ITSM | 1800 A |
| 안전 계수 | I2t | 16.20 kA2·s |
| 임계 전압 | VT(TO) | 0.85 V |
| 온 상태 경사 저항 | rT | 2.43 mΩ |
| 접합 온도 | Tvj max | 140 ºC |
| 내열성, 접합부-케이스 | Rth(j-c) | 0.37 K/W |
| 디자인(스위치) | - | 이중 구성 요소 |
| 유형(회로도) | - | 사이리스터-사이리스터 |
| 무게 | W | 0.16 kg |
| 패키지, 치수, mm | L×B×H | TP20 92x20x30 mm |
| 교체 AS ENERGITM | 유형 | AMTT92N16KOF |
| 데이터시트 | |
|
사이리스터-사이리스터 모듈용 부품 번호 안내서:
| A | M | TT | 92 | N | 16 | S | O | F |
| A | – |  AS ENERGITM |
| M | – | 제품 그룹: 모듈. |
| TT | – | 회로 토폴로지: 사이리스터-사이리스터. |
| 92 | – | 평균 온 상태 전류 IT(AV), Amp. |
| N | – | 위상 제어 장치. |
| 16 | – | 전압 등급 VRRM / 100. |
| S | – | 기계 구조: K – 압력 접촉 기술 S – 솔더 기술 |
| O | – | 끄기 시간 TQ: 보장되지 않음. |
| F | – | 오프스테이트 DV/DT 클래스의 급격한 증가: F = 1000 V/μs |
사이리스터-사이리스터 모듈의 회로도:
|
|
AK, K, A – 메인(전원) 단자. G1, K1, G2, K2 – 제어 터미널. |
