(EN)Welding Diode RAXMGC0412 Powerex Replacement
| Powerex Part Number | RAXMGC0412 |
| Average forward current, IF(AV)M (TC) | 12000 (79ºC) |
| Voltage, VRRM | 400 V |
| Dimensions ØDxØdxH | 65x58x5 mm |
| Datasheet |  |
| Replacement AS ENERGITM | A-DWRAXMGC0412 |
| Add to Cart | on request
|
Welding Diode A-DWRAXMGC0412 AS ENERGITM is a replacement, analogue, alternative and equivalent semiconductor device for disc type welding diode RAXMGC, RAXMGC0412 Powerex. Average forward current IFAV – 12000 ampere, repetitive peak reverse voltage VRRM – 400V.
Features of Welding Diodes: ability to conduct high mean forward current, allowing to reduce the amount of parallel devices; high resistance to electric and thermal cycling ensures a long service life; minimal static losses; high maximal junction temperature (Tjmax) allows these diodes to conduct higher current with the same cooling system; possibility of double-sided cooling; optimized for high current rectifiers; very low thermal resistance; designed for medium and high frequency welding equipment. Air and water heat sinks for diode cooling are also available to order.
Rectifier Diodes AS ENERGITM have the following features: industry standard housing; low static and dynamic losses, high values of VRRM/VRSM, extensive experience of using the devices in various industries, range of voltages from 100 to 9000 V and amperages from 100 to 7500 A, high resistance to thermal and electric cycling.
Specifications and parameters, datasheet PDF, dimensions, drawings are listed below.
Our company provides a quality guarantee for welding diodes of 2 years from the date of purchase. When supplying diodes, if necessary, we provide technical passport and certificate of conformity.
The final price for welding diodes depends on the voltage class, quantity, delivery terms, manufacturer, country of origin and form of payment.
General specifications of Welding Diode RAXMGC0412 and Replacement:
| Diode specifications | RAXMGC0412 | |
| Maximum allowable average forward current (Case temperature) | IF(AV)M (TC) | 12000 (79ºC) |
| Max. repetitive peak reverse blocking voltage | VRRM | 400 V |
| Surge peak forward current | IFSM | 57.3 kA |
| Safety factor | I2t | 16416 kA2·s |
| Threshold voltage | VT(TO) | 0.977 V |
| Forward slope resistance | rT | - mΩ |
| Temperature of p-n junction | Tvj max | 175 ºC |
| Thermal resistance, junction to case | Rth(j-c) | 0.005 °C/W |
| Clamping force | Fm ±10% | 40-48.9 kN |

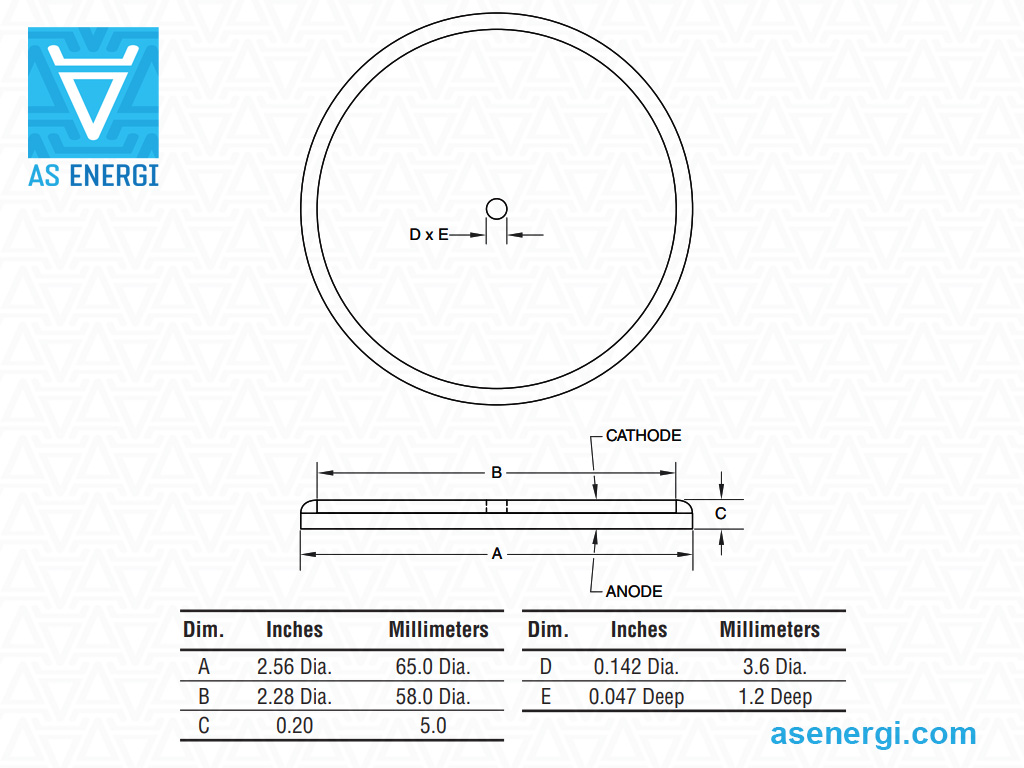

| Dimensions | ØDxØdxH | 65x58x5 mm |
| Replacement AS ENERGITM | type | A-DWRAXMGC0412 |
| Datasheet | |
|
Part Numbering Guide for Welding Diodes:
| A | - | DW | RAXMGC | 04 | 12 |
| A | – |  AS ENERGITM |
| DWY | – | Product group: Welding Diodes. |
| RAXMGC | – | Part Number. |
| 04 | – | VRRM = 400 V. |
| 12 | – | IF(AV) = 12000 A. |
Polarity (anode, cathode) of power rectifier disc diodes:
|
|
High Power Semiconductors AS ENERGITM
Our company is engaged in the manufacturer and sale of wide range of power semiconductors (power thyristors, modules, rectifier diodes, avalanche, rotor and welding diodes, triacs etc.) currents up to 15000A and voltages to 9000V, and air and water heatsinks to them.
You can buy semiconductor devices in any volumes, and when ordering large lots, the price will be lower. We have earned the trust of customers and supply products all over the world.
For questions regarding the acquisition of Power Thyristors, Diodes, Modules send an email request to:
And we will provide you a commercial offer for delivery.
For a large number, we will provide an individual price!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
Heat sinks for power rectifier disc diodes:
Heat sinks (radiators) are used for single- and double-sided cooling of power semiconductor devices in disc design.
Heat sinks of coolers are made of aluminum radiator profiles and do not require additional protective coating when used in various climatic conditions.
Air and water heat sinks for rectifier diode cooling are also available to order.
See for more information about heatsinks: "Air-cooled heatsinks O series for disc devices", "Air heatsink SF series", "Water heatsink SS series".
Photo of Welding Diodes:
