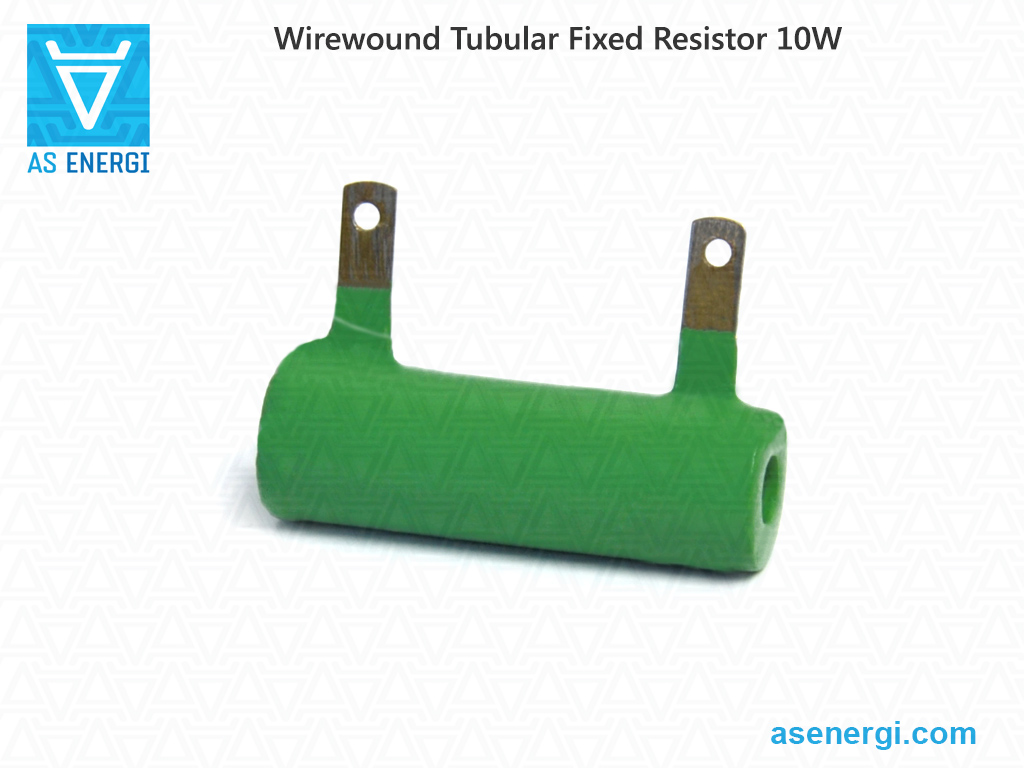

저항기 10W 권선 관형 고정 및 실장 하드웨어

전력 등급		10W
저항 범위		1.8 Ohm – 15 kOhm
저항 허용 오차		±5%, ±10%
가격	저항기 FPT 10W 1R - 100R	$3.00
	저항기 FPT 10W 110R - 910R	$3.00
	저항기 FPT 10W 1K - 15K	$3.00
치수 D×L×H×d		14×40×28×6 mm
무게		15 g

FPT 타입의 와이어와운드 비조절 저항기 (고정형 페인팅 튜블러 저항기) 시리즈, 소산 전력 10W, 정격 저항 범위 1.8 Ohm에서 15 kOhm까지. 유사한 시리즈의 저항기는 RX20, RXG, RXHG입니다. 이 저항기는 AC 및 DC 회로에서 사용되며 전류 제한 및 전압 분배를 제공합니다. 특정 정격 전력을 가진 저항기는 개별 주문에 따라 제조할 수 있습니다.

권선 튜브형 고정 저항기의 데이터시트 PDF

저항기의 저항 값은 E24 시리즈를 따릅니다.

구조적으로 저항기는 튜블러 세라믹 코어에 일정한 저항(낮은 저항 저항기) 또는 니크롬(높은 저항 저항기) 와이어가 감겨져 있습니다. 저항기는 내열성 및 습기 저항성 절연 페인트로 코팅되어 있습니다.

연결, 저항기 리드선은 고정형으로 테이프 타입이며 나사 구멍이 있거나 납땜용 전도체가 연결될 수 있습니다. 장착 방식은 힌지 방식입니다. 저항기는 패널에 장착될 때 고정 세트를 사용하여 설치됩니다. 저항 오차는 ±5%, ±10%입니다.

AC에서의 최대 작동 전압은 1000V, DC에서는 1400V입니다. 운영되는 주변 온도는 +155°C를 초과하지 않으며 (이때 전력은 명목 전력의 60%로 감소), 한계 온도는 +250°C까지입니다. 와이어 저항기의 절연 저항은 최소 1000 MOhm입니다. 사용 시간은 최소 15000시간입니다.

계산기를 사용하여, 저항기가 병렬 또는 직렬로 연결될 때 전체 저항 값을 계산하는 것이 편리하며, 회로에서 저항 값을 계산할 수 있습니다.

와이어 튜브 저항기, 시멘트 저항기 및 알루미늄 하우징 저항기의 비교 특성은 비교 표에 제시되어 있습니다.

자세한 저항기 사양, 전체 및 장착 치수, 장착 키트, 설치 및 작동 권장 사항은 아래 페이지에 제공됩니다.

저희 회사는 와이어와운드 튜블러 저항기의 생산 및 판매를 하고 있습니다. 모든 제품은 엄격한 품질 관리를 통과하며 필요한 표준을 충족합니다. 저희는 제조업체이므로 최종 제품의 가격에는 딜러 마진이 포함되지 않아 가격이 저렴합니다.

저희 회사에서 공급하는 10W 저항기의 보증 기간은 2년입니다. 제품의 품질을 확인할 수 있는 문서가 제공됩니다.

10W 와이어와운드 튜블러 고정형 저항기의 최종 가격은 수량, 배송 조건 및 결제 형태에 따라 달라집니다.

10W 와이어와운드 튜블러 저항기 구매에 관한 문의는 아래 이메일로 요청해 주세요:

[email protected]

그리고 저희는 배송에 대한 상업적 제안을 제공해 드립니다.
대량 구매 시 개별 가격을 제공해 드립니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

세라믹 권선 관형 고정 저항기 10와트의 공칭 범위:

1.8 – 36 Ohm		39 – 750 Ohm		820 Ohm – 15 kOhm
공칭	가격	공칭	가격	공칭	가격
FPT 10W 1.8 Ohm	$3.00 + –	FPT 10W 39 Ohm	$3.00 + –	FPT 10W 820 Ohm	$3.00 + –
FPT 10W 2 Ohm	$3.00 + –	FPT 10W 43 Ohm	$3.00 + –	FPT 10W 910 Ohm	$3.00 + –
FPT 10W 2.2 Ohm	$3.00 + –	FPT 10W 47 Ohm	$3.00 + –	FPT 10W 1 kOhm	$3.00 + –
FPT 10W 2.4 Ohm	$3.00 + –	FPT 10W 51 Ohm	$3.00 + –	FPT 10W 1.1 kOhm	$3.00 + –
FPT 10W 2.7 Ohm	$3.00 + –	FPT 10W 56 Ohm	$3.00 + –	FPT 10W 1.2 kOhm	$3.00 + –
FPT 10W 3 Ohm	$3.00 + –	FPT 10W 62 Ohm	$3.00 + –	FPT 10W 1.3 kOhm	$3.00 + –
FPT 10W 3.3 Ohm	$3.00 + –	FPT 10W 68 Ohm	$3.00 + –	FPT 10W 1.5 kOhm	$3.00 + –
FPT 10W 3.6 Ohm	$3.00 + –	FPT 10W 75 Ohm	$3.00 + –	FPT 10W 1.6 kOhm	$3.00 + –
FPT 10W 3.9 Ohm	$3.00 + –	FPT 10W 82 Ohm	$3.00 + –	FPT 10W 1.8 kOhm	$3.00 + –
FPT 10W 4.3 Ohm	$3.00 + –	FPT 10W 91 Ohm	$3.00 + –	FPT 10W 2 kOhm	$3.00 + –
FPT 10W 4.7 Ohm	$3.00 + –	FPT 10W 100 Ohm	$3.00 + –	FPT 10W 2.2 kOhm	$3.00 + –
FPT 10W 5.1 Ohm	$3.00 + –	FPT 10W 110 Ohm	$3.00 + –	FPT 10W 2.4 kOhm	$3.00 + –
FPT 10W 5.6 Ohm	$3.00 + –	FPT 10W 120 Ohm	$3.00 + –	FPT 10W 2.7 kOhm	$3.00 + –
FPT 10W 6.2 Ohm	$3.00 + –	FPT 10W 130 Ohm	$3.00 + –	FPT 10W 3 kOhm	$3.00 + –
FPT 10W 6.8 Ohm	$3.00 + –	FPT 10W 150 Ohm	$3.00 + –	FPT 10W 3.3 kOhm	$3.00 + –
FPT 10W 7.5 Ohm	$3.00 + –	FPT 10W 160 Ohm	$3.00 + –	FPT 10W 3.6 kOhm	$3.00 + –
FPT 10W 8.2 Ohm	$3.00 + –	FPT 10W 180 Ohm	$3.00 + –	FPT 10W 3.9 kOhm	$3.00 + –
FPT 10W 9.1 Ohm	$3.00 + –	FPT 10W 200 Ohm	$3.00 + –	FPT 10W 4.3 kOhm	$3.00 + –
FPT 10W 10 Ohm	$3.00 + –	FPT 10W 220 Ohm	$3.00 + –	FPT 10W 4.7 kOhm	$3.00 + –
FPT 10W 11 Ohm	$3.00 + –	FPT 10W 240 Ohm	$3.00 + –	FPT 10W 5.1 kOhm	$3.00 + –
FPT 10W 12 Ohm	$3.00 + –	FPT 10W 270 Ohm	$3.00 + –	FPT 10W 5.6 kOhm	$3.00 + –
FPT 10W 13 Ohm	$3.00 + –	FPT 10W 300 Ohm	$3.00 + –	FPT 10W 6.2 kOhm	$3.00 + –
FPT 10W 15 Ohm	$3.00 + –	FPT 10W 330 Ohm	$3.00 + –	FPT 10W 6.8 kOhm	$3.00 + –
FPT 10W 16 Ohm	$3.00 + –	FPT 10W 360 Ohm	$3.00 + –	FPT 10W 7.5 kOhm	$3.00 + –
FPT 10W 18 Ohm	$3.00 + –	FPT 10W 390 Ohm	$3.00 + –	FPT 10W 8.2 kOhm	$3.00 + –
FPT 10W 20 Ohm	$3.00 + –	FPT 10W 430 Ohm	$3.00 + –	FPT 10W 9.1 kOhm	$3.00 + –
FPT 10W 22 Ohm	$3.00 + –	FPT 10W 470 Ohm	$3.00 + –	FPT 10W 10 kOhm	$3.00 + –
FPT 10W 24 Ohm	$3.00 + –	FPT 10W 510 Ohm	$3.00 + –	FPT 10W 11 kOhm	$3.00 + –
FPT 10W 27 Ohm	$3.00 + –	FPT 10W 560 Ohm	$3.00 + –	FPT 10W 12 kOhm	$3.00 + –
FPT 10W 30 Ohm	$3.00 + –	FPT 10W 620 Ohm	$3.00 + –	FPT 10W 13 kOhm	$3.00 + –
FPT 10W 33 Ohm	$3.00 + –	FPT 10W 680 Ohm	$3.00 + –	FPT 10W 15 kOhm	$3.00 + –
FPT 10W 36 Ohm	$3.00 + –	FPT 10W 750 Ohm	$3.00 + –

저항기 10W용 부품 번호 안내서:

저항기

FPT

10W

51 Ohm

±10%

저항기	–	제품 이름.
FPT	–	고정 도장 튜브형 저항기 시리즈.
10W	–	정격 전력, 와트.
51 Ohm	–	공칭 저항.
±10%	–	허용 오차.

권선 관형 저항기 10W의 전기 및 기술 사양:

전력 등급	10W
저항 범위	1.8 Ohm – 15 kOhm
일련의 공칭 저항 값	E24, 저항 값 데이터시트
저항 허용 오차	± 5%, ± 10%
정격 전압	V_max = (P_nom × R_nom)^0.5
최대 작동 전압	1400V
작동 온도	-60°C ... +155°C
주변 작동 온도 상승	70ºC
결로 현상이 없는 35°C의 상대 습도	<98%
온도 저항 계수	±500 ppm/°C
모욕 저항	1000 MOhm
평생	15000 시간

권선 관형 저항기용 실장 하드웨어

마운팅 하드웨어는 저항을 장착하는 데 사용됩니다. 저항기는 마운팅 브래킷(모서리)을 포함한 마운팅 하드웨어 세트와 함께 제공될 수 있으며, 개별적으로 주문해야 합니다.


사진	장착 하드웨어 및 브래킷 시리즈	가격	크기, mm							무게
			나사 막대		세라믹 부싱		장착 브래킷	저항기 축과 패널 사이의 크기	저항기와 패널 사이의 크기
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 10W	$0.57 + –	60	М5	-	-	-	-	-	10 g

권선 관형 저항기용 실장 하드웨어의 완성도


항목	7.5, 10, 15 와트	25, 50, 75, 100, 160 와트
나사산 막대 M5	1 개.	1 개.
세라믹 부싱	-	2 개.
나사 너트 M5	2 개.	2 개.
플랫 와셔	2 개.	2 개.
스프링 와셔	2 개.	2 개.
석면 세척기	2 개.	2 개.
텍스토라이트 와셔	2 개.	-
대괄호(모서리)	-	2 개.

튜브 저항기 설치 방법

기계적 요인의 영향을 받을 때 저항기는 힌지 방식으로 설치됩니다. 저항기는 장착 하드웨어를 사용하여 장착 판에 고정됩니다:

저항기 전력 3에서 25 와트 – 캔틸레버 또는 장착 스터드 끝에 두 개의 브래킷으로 설치
저항기 전력 50에서 160 와트 – 장착 스터드 끝에 두 개의 브래킷만 사용하여 설치

권선 관형 고정 저항기 10W의 전체 및 장착 치수:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
40	14	28	6	2	4.5	3.5

AS ENERGI의 와이어와운드 튜브 세라믹 파워 저항기

저희 회사는 고정형 및 조정 가능한 와이어와운드 튜브 저항기의 제조 및 판매를 진행하고 있습니다.
저희에게 저항기를 어떤 양으로든 구매할 수 있으며, 대량 주문 시 가격이 더 저렴해집니다.
저희는 고객들의 신뢰를 얻었으며, 전 세계에 제품을 공급하고 있습니다.

와이어와운드 튜브 저항기를 구매하려면 이메일로 요청해 주세요:

[email protected]

그럼 배송에 대한 상업적 제안을 제공해 드리겠습니다.

권선 튜브형 고정 저항기용 데이터시트(PDF 사양):

권선 튜브형 고정 저항기용 데이터시트 PDF

저항기의 사용 및 운용 가이드:

저항기의 리드에 특별히 설계된 구멍에 전선을 납땜합니다.
장비에 저항기를 설치할 때는 Sn40Pb60 납땜을 사용하는 것이 권장됩니다. 납땜기 코어 온도는 300°C입니다. 납땜기 출력은 65W입니다. 플럭스는 로진 25%와 이소프로필 또는 에틸 알콜 75%로 구성되어야 합니다. 납땜 시간은 5초입니다.
저항기에 공급할 수 있는 전압은 다음 공식에 따라 명목 (또는 허용) 전력 P_nom과 명목 저항 R_nom을 기반으로 계산된 값을 초과해서는 안 됩니다:
V_max = (P_nom × R_nom)^0.5
공진 주파수 값 - 1500 Hz.
95% 작업 자원 - 30,000시간.
폭발성 혼합물이 형성되지 않는 범위에서 다음 조성의 가스 환경에서 저항기를 운용하는 것이 허용됩니다:
- 질소 – 최대 96%;
- 산소 – 최대 50%;
- 이산화탄소 – 최대 3%;
- 수소 – 최대 20%;
- 헬륨 – 최대 1%;
- 아르곤 – 최대 1.5%.
대기압이 10~5 mm Hg로 낮아진 상태에서도 저항기의 운용이 허용됩니다.
전압이 500V 이상인 전기 회로에서는 추가 절연이 필요한 설치 지점에서 저항기를 사용해야 합니다.
1~2500 Hz의 진동 하중이 있고 가속도가 176.6 m/s² (18g)인 장비에서 저항기를 사용할 때, 저항기 리드는 0.5 mm²의 단면적을 가지는 전선에 폴리클로로비닐 튜브 Ø4 mm, 길이 15-20 mm로 절연을 처리하여 납땜해야 하며, 50-100W의 저항기는 Ø5 mm, 길이 15-20 mm로 처리해야 합니다.
인장력 값은 20N (2 kgf)이어야 합니다.
공진 주파수가 없는 범위의 상한 주파수는 1000 Hz입니다.
저항기의 최대 표면 온도는 250°C를 초과하지 않습니다.

저항기 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 감쇠 곡선을 기반으로 하여 부하 전력을 감소시켜야 합니다.

고전력 저항기의 성능 비교:

저항기 시리즈		유형	구조	전력, W	저항 범위, Ω	최대 전압, V	저항 허용 오차
	FPT, RX20	수정됨	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	조정 가능, 규제	와이어 튜브형 세라믹	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	수정됨	와이어 세라믹 시멘트	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	수정됨	와이어 세라믹, 라디에이터가 장착된 알루미늄 케이스	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
