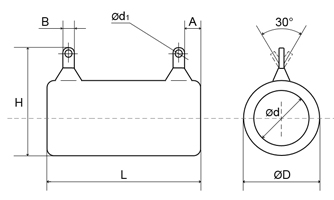

저항기 75W 권선 관형 고정 및 실장 하드웨어

75W 권선 관형 고정 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

저항기 사용 및 작동 가이드:

• 저항 리드의 특별히 설계된 구멍에 와이어를 납땜하십시오.
• 장비에 저항기를 설치할 때 Sn40Pb60 납땜을 사용하는 것이 권장됩니다. 인두기의 코어 온도는 300°C이며, 인두기 전력은 65W입니다. 플럭스는 중량 기준으로 송진 25%와 이소프로필 또는 에틸 알코올 75%로 구성되어야 합니다. 납땜 시간은 5초입니다.
• 저항기에 공급할 수 있는 전압은 명목(또는 허용) 전력 P_nom와 명목 저항 R_nom에 따라 계산된 값을 초과해서는 안 됩니다. 계산 공식은 다음과 같습니다:
  V_max = (P_nom × R_nom)^0.5
• 공진 주파수 값 - 1500 Hz.
• 95% 작동 수명 - 30,000시간.
• 다음 조성을 가진 가스 환경에서(폭발 혼합물 형성 없이) 저항기를 작동할 수 있습니다:
  • 질소 – 최대 96%;
  • 산소 – 최대 50%;
  • 이산화탄소 – 최대 3%;
  • 수소 – 최대 20%;
  • 헬륨 – 최대 1%;
  • 아르곤 – 최대 1.5%.
• 대기압이 10~5 mm Hg로 감소한 후에도 저항기의 작동이 허용됩니다.
• 500V 이상의 전압이 있는 전기 회로에서는 설치 지점에 추가 절연이 있는 저항기를 사용해야 합니다.
• 1~2500 Hz 범위의 진동 하중과 가속도 176.6 m/s²(18g)에서 장비에 저항기를 사용할 경우, 0.5 mm² 단면적의 와이어를 사용하여 저항기 리드를 납땜해야 하며, 절연체로 폴리염화비닐 튜브를 Ø4 mm, 길이 15-20 mm(5-25 W 저항기용), Ø5 mm, 길이 15-20 mm(50-100 W 저항기용)로 사용해야 합니다.
• 인장력 값은 20N(2 kgf)이어야 합니다.
• 공진 주파수가 없어야 하는 범위의 상한 주파수 – 1000 Hz.
• 저항기의 최대 표면 온도는 250°C를 초과해서는 안 됩니다.

저항 전력 감소 그래프:

주변 온도가 정격 값을 초과하면 부하 전력은 경감 곡선에 따라 감소해야 합니다.
