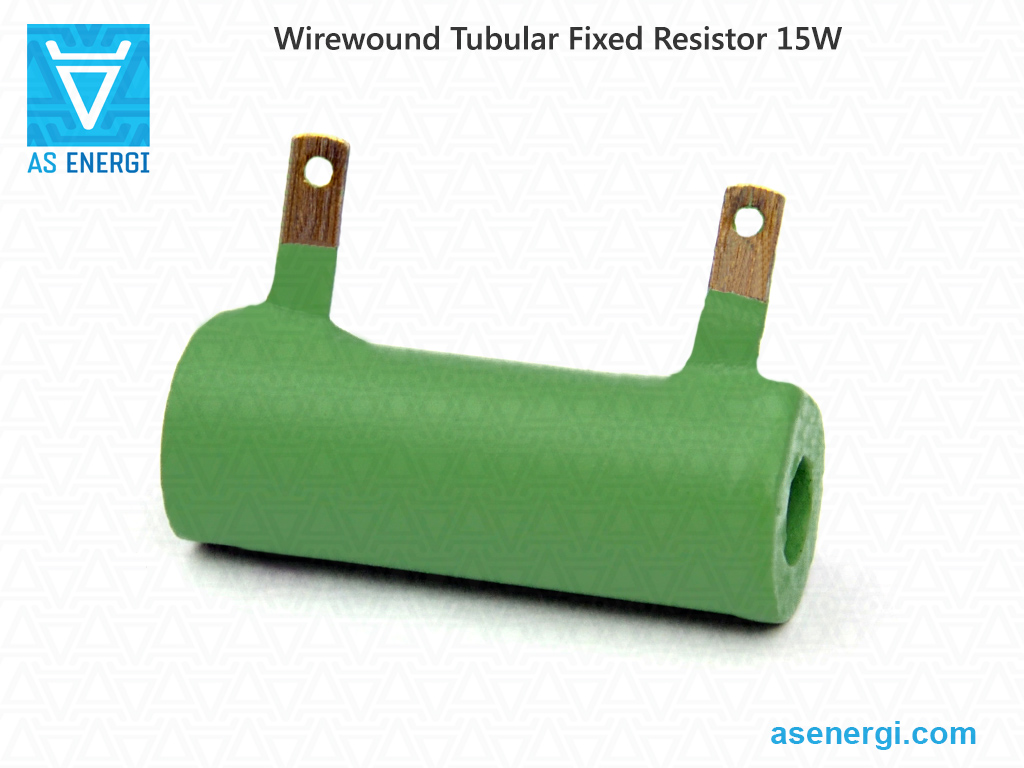

저항기 15W 권선 관형 고정 및 실장 하드웨어

전력 등급		15W
저항 범위		1.8 Ohm – 15 kOhm
저항 허용 오차		±5%, ±10%
가격	저항기 FPT 15W 1.8R - 100R	$3.00
	저항기 FPT 15W 110R - 910R	$3.00
	저항기 FPT 15W 1K - 15K	$3.00
치수 D×L×H×d		17×45×31×8 mm
무게		22 g

FPT 유형의 비조정식 권선 저항기 (고정 도장 관형 저항기) 시리즈, 발열 전력 15W, 정격 저항은 1.8Ω에서 15kΩ까지. 유사한 저항기 시리즈로는 RX20, RXG, RXHG가 있습니다. 저항기는 AC 및 DC 회로에서 전류 제한 및 전압 분배를 제공하도록 설계되었습니다. 특정 정격 전력을 가진 저항기는 주문 제작이 가능합니다.

권선 튜브형 고정 저항기 데이터시트 PDF.

저항기의 저항 값은 E24 시리즈를 따릅니다.

구조적으로, 저항기는 상수탄(저저항 저항기) 또는 니크롬(고저항 저항기) 와이어가 감겨 있는 세라믹 튜브형 코어로 구성됩니다. 저항기는 내열 및 방습 절연 페인트로 코팅되어 있습니다.

접점, 저항기 리드는 견고하며 나사 구멍이 있는 테이프 형식이거나 전도체 납땜용입니다. 장착 방식은 걸쇠형입니다. 저항기의 패널 장착은 장착 하드웨어 세트를 통해 제공합니다. 저항 허용 오차는 ±5%, ±10%입니다.

AC에서의 최대 작동 전압은 1000V, DC에서는 1400V입니다. 주변 온도가 상승하면 작동 온도가 +155°C를 초과하지 않아야 하며, 이 경우 정격 전력의 60%로 전력이 감소합니다. 한계 온도는 +250°C까지 허용됩니다. 권선 저항기의 절연 저항은 최소 1000MΩ입니다. 수명은 최소 15000시간입니다.

계산기를 사용하여 저항기를 병렬 또는 직렬로 연결할 때 총 저항을 계산하거나 회로에서 저항값을 계산하는 것이 편리합니다.

권선 튜브형 저항기, 시멘트 저항기 및 알루미늄 하우징 저항기의 비교 특성은 비교 표에 나와 있습니다.

아래 페이지에서 저항기의 상세 사양, 전체 및 장착 치수, 장착 키트, 설치 및 작동 권장 사항을 확인할 수 있습니다.

저희 회사는 권선 튜브형 저항기의 생산 및 판매를 전문으로 하고 있습니다. 모든 제품은 엄격한 품질 관리를 거치며 필요한 기준을 충족합니다. 저희는 제조업체이기 때문에 최종 제품 가격에 대리점 마진이 포함되지 않아 가격이 저렴합니다.

저희 회사에서 제공하는 15W 저항기의 보증 기간은 2년입니다. 제품의 품질을 확인하는 문서를 제공합니다.

15W 권선 튜브형 고정 저항기의 최종 가격은 수량, 배송 조건 및 결제 방식에 따라 달라집니다.

15W 권선 튜브형 저항기의 구매에 대한 문의는 아래 이메일로 요청서를 보내주시기 바랍니다:

[email protected]

요청서를 보내주시면 배송에 대한 상업 제안을 제공하겠습니다.
대량 주문 시, 개별 가격을 제공합니다!!!

저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

세라믹 권선 관형 고정 저항기 15와트의 공칭 범위:

1.8 – 36 Ohm		39 – 750 Ohm		820 Ohm – 15 kOhm
공칭	가격	공칭	가격	공칭	가격
FPT 15W 1.8 Ohm	$3.00 + –	FPT 15W 39 Ohm	$3.00 + –	FPT 15W 820 Ohm	$3.00 + –
FPT 15W 2 Ohm	$3.00 + –	FPT 15W 43 Ohm	$3.00 + –	FPT 15W 910 Ohm	$3.00 + –
FPT 15W 2.2 Ohm	$3.00 + –	FPT 15W 47 Ohm	$3.00 + –	FPT 15W 1 kOhm	$3.00 + –
FPT 15W 2.4 Ohm	$3.00 + –	FPT 15W 51 Ohm	$3.00 + –	FPT 15W 1.1 kOhm	$3.00 + –
FPT 15W 2.7 Ohm	$3.00 + –	FPT 15W 56 Ohm	$3.00 + –	FPT 15W 1.2 kOhm	$3.00 + –
FPT 15W 3 Ohm	$3.00 + –	FPT 15W 62 Ohm	$3.00 + –	FPT 15W 1.3 kOhm	$3.00 + –
FPT 15W 3.3 Ohm	$3.00 + –	FPT 15W 68 Ohm	$3.00 + –	FPT 15W 1.5 kOhm	$3.00 + –
FPT 15W 3.6 Ohm	$3.00 + –	FPT 15W 75 Ohm	$3.00 + –	FPT 15W 1.6 kOhm	$3.00 + –
FPT 15W 3.9 Ohm	$3.00 + –	FPT 15W 82 Ohm	$3.00 + –	FPT 15W 1.8 kOhm	$3.00 + –
FPT 15W 4.3 Ohm	$3.00 + –	FPT 15W 91 Ohm	$3.00 + –	FPT 15W 2 kOhm	$3.00 + –
FPT 15W 4.7 Ohm	$3.00 + –	FPT 15W 100 Ohm	$3.00 + –	FPT 15W 2.2 kOhm	$3.00 + –
FPT 15W 5.1 Ohm	$3.00 + –	FPT 15W 110 Ohm	$3.00 + –	FPT 15W 2.4 kOhm	$3.00 + –
FPT 15W 5.6 Ohm	$3.00 + –	FPT 15W 120 Ohm	$3.00 + –	FPT 15W 2.7 kOhm	$3.00 + –
FPT 15W 6.2 Ohm	$3.00 + –	FPT 15W 130 Ohm	$3.00 + –	FPT 15W 3 kOhm	$3.00 + –
FPT 15W 6.8 Ohm	$3.00 + –	FPT 15W 150 Ohm	$3.00 + –	FPT 15W 3.3 kOhm	$3.00 + –
FPT 15W 7.5 Ohm	$3.00 + –	FPT 15W 160 Ohm	$3.00 + –	FPT 15W 3.6 kOhm	$3.00 + –
FPT 15W 8.2 Ohm	$3.00 + –	FPT 15W 180 Ohm	$3.00 + –	FPT 15W 3.9 kOhm	$3.00 + –
FPT 15W 9.1 Ohm	$3.00 + –	FPT 15W 200 Ohm	$3.00 + –	FPT 15W 4.3 kOhm	$3.00 + –
FPT 15W 10 Ohm	$3.00 + –	FPT 15W 220 Ohm	$3.00 + –	FPT 15W 4.7 kOhm	$3.00 + –
FPT 15W 11 Ohm	$3.00 + –	FPT 15W 240 Ohm	$3.00 + –	FPT 15W 5.1 kOhm	$3.00 + –
FPT 15W 12 Ohm	$3.00 + –	FPT 15W 270 Ohm	$3.00 + –	FPT 15W 5.6 kOhm	$3.00 + –
FPT 15W 13 Ohm	$3.00 + –	FPT 15W 300 Ohm	$3.00 + –	FPT 15W 6.2 kOhm	$3.00 + –
FPT 15W 15 Ohm	$3.00 + –	FPT 15W 330 Ohm	$3.00 + –	FPT 15W 6.8 kOhm	$3.00 + –
FPT 15W 16 Ohm	$3.00 + –	FPT 15W 360 Ohm	$3.00 + –	FPT 15W 7.5 kOhm	$3.00 + –
FPT 15W 18 Ohm	$3.00 + –	FPT 15W 390 Ohm	$3.00 + –	FPT 15W 8.2 kOhm	$3.00 + –
FPT 15W 20 Ohm	$3.00 + –	FPT 15W 430 Ohm	$3.00 + –	FPT 15W 9.1 kOhm	$3.00 + –
FPT 15W 22 Ohm	$3.00 + –	FPT 15W 470 Ohm	$3.00 + –	FPT 15W 10 kOhm	$3.00 + –
FPT 15W 24 Ohm	$3.00 + –	FPT 15W 510 Ohm	$3.00 + –	FPT 15W 11 kOhm	$3.00 + –
FPT 15W 27 Ohm	$3.00 + –	FPT 15W 560 Ohm	$3.00 + –	FPT 15W 12 kOhm	$3.00 + –
FPT 15W 30 Ohm	$3.00 + –	FPT 15W 620 Ohm	$3.00 + –	FPT 15W 13 kOhm	$3.00 + –
FPT 15W 33 Ohm	$3.00 + –	FPT 15W 680 Ohm	$3.00 + –	FPT 15W 15 kOhm	$3.00 + –
FPT 15W 36 Ohm	$3.00 + –	FPT 15W 750 Ohm	$3.00 + –

저항기 15W용 부품 번호 안내서:

저항기

FPT

15W

100 Ohm

±10%

저항기	–	제품 이름.
FPT	–	고정 도장 튜브형 저항기 시리즈.
15W	–	정격 전력, 와트.
100 Ohm	–	공칭 저항.
±10%	–	허용 오차.

권선 관형 저항기 15W의 전기 및 기술 사양:

전력 등급	15W
저항 범위	1.8 Ohm – 15 kOhm
일련의 공칭 저항 값	E24, 저항 값 데이터시트
저항 허용 오차	± 5%, ± 10%
정격 전압	V_max = (P_nom × R_nom)^0.5
최대 작동 전압	1400V
작동 온도	-60°C ... +155°C
주변 작동 온도 상승	70ºC
결로 현상이 없는 35°C의 상대 습도	<98%
온도 저항 계수	±500 ppm/°C
모욕 저항	1000 MOhm
평생	15000 시간

권선 관형 저항기용 실장 하드웨어

마운팅 하드웨어는 저항을 장착하는 데 사용됩니다. 저항기는 마운팅 브래킷(모서리)을 포함한 마운팅 하드웨어 세트와 함께 제공될 수 있으며, 개별적으로 주문해야 합니다.


사진	장착 하드웨어 및 브래킷 시리즈	가격	치수, mm							무게
			나사봉		세라믹 부싱		장착 브래킷	저항 축과 패널 간 크기	저항기와 패널 간 크기
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 15W	$0.57 + –	80	М5	-	-	-	-	-	13 g

권선 관형 저항기용 실장 하드웨어의 완성도


항목	7.5, 10, 15 와트	25, 50, 75, 100, 160 와트
나사산 막대 M5	1 개.	1 개.
세라믹 부싱	-	2 개.
나사 너트 M5	2 개.	2 개.
플랫 와셔	2 개.	2 개.
스프링 와셔	2 개.	2 개.
석면 세척기	2 개.	2 개.
텍스토라이트 와셔	2 개.	-
대괄호(모서리)	-	2 개.

튜브 저항기의 설치 방법

저항기에 기계적 영향을 미칠 때 힌지 방식의 설치가 적용됩니다. 저항기는 다음과 같은 장착 하드웨어를 사용하여 장착판에 고정됩니다:

저항 전력 3에서 25 와트 – 캔틸레버 방식 또는 장착 스터드 끝 부분의 두 개의 브래킷 사용
저항 전력 50에서 160 와트 – 장착 스터드 끝 부분의 두 개의 브래킷만 사용

권선 관형 고정 저항기 15W의 전체 및 장착 치수:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
45	17	31	8	2	4.5	3.5

AS ENERGI의 권선 관형 세라믹 전력 저항기

당사는 권선형 관형 저항기 고정식 및 조정식 제조 및 판매에 종사하고 있습니다.
저항기를 원하는 수량만큼 구매할 수 있으며, 대량 주문 시 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.

와이어 권선 튜브형 저항기를 구매하려면 이메일 요청을 보내주세요:

그럼 배송을 위한 상업 제안을 제공해 드리겠습니다.

권선 튜브형 고정 저항기용 데이터시트(pdf 사양):

권선 튜브형 고정 저항기용 데이터시트 PDF

저항기의 사용 및 작동 가이드:

저항 리드의 특별히 설계된 구멍에 와이어를 납땜하십시오.
장비에 저항기를 설치할 때 Sn40Pb60 납땜 사용을 권장합니다. 납땜 인두의 코어 온도는 300°C입니다. 납땜 인두 출력은 65W입니다. 플럭스는 중량 기준으로 로진 25%와 이소프로필 또는 에틸 알코올 75%로 구성되어야 합니다. 납땜 시간은 5초입니다.
저항기에 공급할 수 있는 전압은 정격(또는 허용) 전력 P_nom 및 정격 저항 R_nom를 기반으로 계산된 값을 초과해서는 안 됩니다. 공식:
V_max = (P_nom × R_nom)^0.5
공진 주파수 값 - 1500 Hz.
95% 작업 수명 - 30,000시간.
다음 조성의 가스 매체에서 저항기를 작동시키는 것이 허용됩니다(폭발성 혼합물 형성 없음):
- 질소 – 최대 96%;
- 산소 – 최대 50%;
- 이산화탄소 – 최대 3%;
- 수소 – 최대 20%;
- 헬륨 – 최대 1%;
- 아르곤 – 최대 1.5%.
대기압이 10~5 mm Hg까지 감소된 상태에서 저항기의 작동이 허용됩니다.
500V 이상의 전압이 있는 전기 회로에서는 추가 절연이 설치 지점에 필요합니다.
1~2500 Hz의 진동 하중과 176.6 m/s² (18g)의 가속도를 받는 장비에서 저항기를 사용할 때, 저항 리드는 단면적 0.5 mm²의 와이어를 납땜해야 하며, 5-25W 저항기에는 Ø4 mm, 길이 15-20 mm의 폴리염화비닐 튜브로 절연해야 하며, 50-100W 저항기에는 Ø5 mm, 길이 15-20 mm의 튜브로 절연해야 합니다.
인장력 값은 20N (2 kgf)이어야 합니다.
공진 주파수가 없어야 하는 범위의 상한 주파수 – 1000 Hz.
저항기의 최대 표면 온도는 250°C를 초과하지 않아야 합니다.

저항기 전력 감소 그래프:
