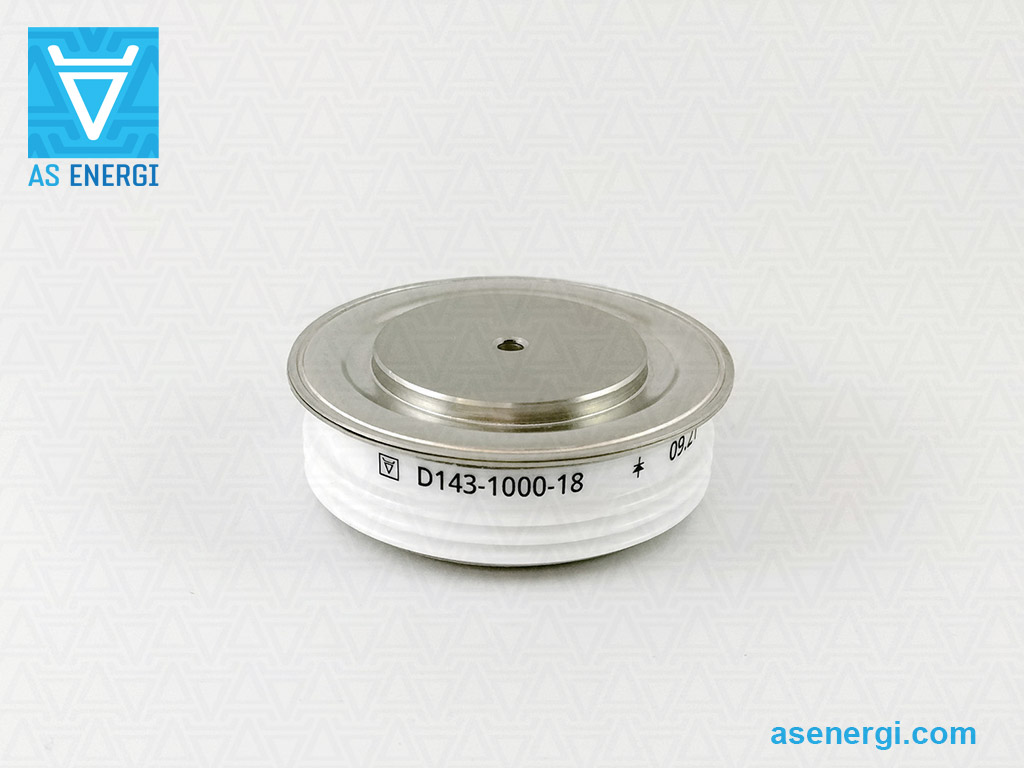

(EN)정류 다이오드 1000A, 유형 D143-1000 (400V - 1800V)
| 평균 순방향 전류, IFAV | 1000A |
| 전압, VRRM | 400-1800V |
| 전압 코드, VRRM / 100 | 4 - 18 |
| D143-1000 | on request
|
| 패키지 치수 ØD×Ød×H |
PD42 60x37x20 mm |
| 무게 | 240 g |
| 데이터시트 |  |
정류 다이오드 D143-1000 AS ENERGITM 일반용 다이오드입니다. 이는 p-n 접합을 가진 전력 다이오드로, 직류 및 교류 전류를 최대 1000A 500Hz까지의 주파수로 전압이 최대 400V - 1800V (전압 등급 von 4 ~까지 18). 다이오드의 크기 ØDxØdxH - 60x37x20 mm (외부 직경 X 접촉면 직경 X 높이), 무게 – 240 g.
다이오드의 양극과 음극(극성)은 케이스에 표시된 기호로 결정됩니다. 다이오드는 산업 표준 세라믹 프레스 팩 디스크(캡슐, 태블릿) 하우징에 들어 있습니다. 이 정류기 다이오드는 디스크형 패키지의 다른 유형의 다이오드 850A, 900A, 950A, 990A, 1000 amp 암페어에 해당하는 대체 제품, 대체품, 아날로그 제품일 수 있습니다.
전력 반도체 다이오드의 작동 중 냉각을 위해 쿨러(방열판)가 장착되어 있습니다. 발생되는 열의 양과 반도체의 작업 조건에 따라 자연 공기 흐름 냉각 또는 강제 냉각을 사용할 수 있습니다.
조립할 때 각 다이오드 케이스 유형에 따라 필요한 체결력 Fm(파라미터 표에 표시됨)을 제공해야 합니다.
반도체 다이오드 디스크 타입은 전력 및 제어 장치, 전력 레귤레이터, 컨버터(예: 용해로), 전류의 빠른 전환 및 제어가 필요한 컨트롤러와 같은 전력 장비에 사용됩니다.
사양 및 매개변수, 데이터시트 PDF, 샘플 기술 여권, 치수, 개요 도면, 케이스 다이어그램 다이오드, 권장 쿨러가 아래에 나열되어 있습니다.
당사는 전력 정류기 다이오드에 대해 구매일로부터 2년간 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우 기술 여권, 적합성 인증서를 제공합니다.
다이오드 등급: D143-1000-4 (1000A 400V), D143-1000-5 (1000A 500V), D143-1000-6 (1000A 600V), D143-1000-7 (1000A 700V), D143-1000-8 (1000A 800V), D143-1000-9 (1000A 900V), D143-1000-10 (1000A 1000V), D143-1000-12 (1000A 1200V), D143-1000-14 (1000A 1400V), D143-1000-16 (1000A 1600V), D143-1000-18 (1000A 1800V).
정류기 디스크 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
정류기 다이오드 D143-1000의 일반 사양:
| 다이오드 사양 | D143-1000 | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IF(AV) (Tcase) | 1000 A (148°C) 1705 A (100°C) |
| 반복적인 피크 역전압 | VRRM | 400-1800 V |
| RMS 순방향 전류 | IFRMS | 1570 A |
| 서지 비반복 전류 | IFSM | 18 kA |
| 안전 계수 | I2t | 1620 kA2·s |
| 최대 순방향 전압, 최대 | VFM | 1.55 V |
| 피크 전류 | IFM | 3140 A |
| 온 상태 임계 전압, 최대 | VF(TO) | 1.00 V |
| 온 상태 경사 저항, 최대 | rT | 0.23 mΩ |
| 반복 피크 역전류, 최대 | IRRM | 70 mA |
| p-n 접합 온도, 최대 | Tvj max | 190 ºC |
| 내열성, 접합부에서 케이스까지, 최대 | Rth(j-c) | 0.027 ºC/W |
| 클램핑 력 | Fm | 15 kN |
| 무게, 약. | W | 240 g |
| 패키지 유형, 치수 | ØDxØdxH | PD42 60x37x20 mm |
| 권장 방열판 | 방열판 | O143,O243,O343,OM103,OM104 |
| 데이터시트 | |
|
정류기 다이오드 D143-1000의 부품 번호 안내서:
| D | 143 | – | 1000 | – | 18 |
| D | – | 다이오드,  AS ENERGITM |
| 143 | – | 다이오드 유형(디스크 유형). |
| 1000 | – | 개방 상태의 평균 순방향 전류 IF(AV), Amp. |
| 18 | – | 전압 등급 VRRM / 100 (공칭 전압 – 1800 V). |
모든 부품 번호 D143-1000:
| Serie | IFAV, A | VRRM, V |
| D143-1000-4 | 1000A | 400V |
| D143-1000-6 | 1000A | 600V |
| D143-1000-8 | 1000A | 800V |
| D143-1000-10 | 1000A | 1000V |
| D143-1000-12 | 1000A | 1200V |
| D143-1000-14 | 1000A | 1400V |
| D143-1000-16 | 1000A | 1600V |
| D143-1000-18 | 1000A | 1800V |
디스크 다이오드 D143-1000의 극성(양극, 음극) 및 치수:
|
|
정류기 다이오드용 테크니컬 패스포트(샘플):
다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며, 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
파워 디스크 다이오드용 방열판:
방열판(라디에이터)은 디스크 설계에서 전력 반도체 장치의 단면 및 양면 냉각에 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
See for more information about heatsinks: "디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈".
전력 정류기 디스크형 다이오드 사진:
-
-
-
