(EN)위상 절단 티리스터 400A, 볼트 유형 T271-400 (100V - 800V)
| 평균 순방향 전류, ITAV | 400A |
| 전압, VDRM/VRRM | 100-800V |
| 전압 코드, VRRM / 100 | 1 - 8 |
| T151-100 | on request
|
| 패키지 스레드 |
ST7 (T.SB1) M24x1.5 |
| 무게 | 440 g |
| 데이터시트 |  |
위상 절단 티리스터 T271-400 AS ENERGITM 보편적으로 사용 가능한 티리스터로, 실리콘 제어 정류기(SCR)로도 알려져 있습니다. 이는 직류 및 교류 전류의 변환 및 제어를 위해 설계된 전력 티리스터로, 최대 400A 500Hz까지의 주파수로 전압이 최대 100V - 800V (전압 등급 100 ~까지 800). 티리스터 케이스 유형 - ST7 (T.SB1), 표준 나사산 조립 – M24x1.5, (요청 시, UNF 나사산 3/4"-16UNF-2A), 무게 – 440 g.
사이리스터는 스터드 디자인으로 제공됩니다. 사이리스터의 베이스는 애노드입니다, 유연한 전원 리드는 음극, 전원 리드 바닥에서 나오는 유연한 와이어는 보조 음극입니다, 케이스에서 나오는 플렉시블 와이어는 제어 전극(게이트)입니다. 이 SCR 사이리스터는 스터드 하우징의 다른 유형의 사이리스터 350A, 370A, 380A, 390A, 400 amp 와 동등한 대체 제품, 대체 아날로그 제품, 아날로그 제품일 수 있습니다.
사이리스터를 냉각하기 위해 공기 및 물 방열판이 사용됩니다. 히트싱크와 안정적인 열 및 전기 접촉을 제공하려면 조립 중에 조임 토크 Md를 준수해야 합니다. 조립 중 사이리스터의 열 방출을 개선하기 위해 열 전도성 페이스트가 사용됩니다.
사이리스터는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 분리하는 밀폐형 세라믹 하우징을 갖추고 있습니다. 유연한 전원 리드가 있는 스터드 나사형 사이리스터. 스터드 사이리스터는 움직이는 부품에 사용할 수 있다는 점에서 주목할 만합니다.
사양 및 매개변수, 데이터시트 PDF, 샘플 기술 여권, 치수, 개요 도면, 케이스 다이어그램 사이리스터, 권장 쿨러가 아래에 나열되어 있습니다.
당사는 파워 스크래치 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권, 적합성 인증서를 제공합니다.
사이리스터 등급: T271-400-1 (400A 100V), T271-400-2 (400A 200V), T271-400-3 (400A 300V), T271-400-4 (400A 400V), T271-400-5 (400A 500V), T271-400-6 (400A 600V), T271-400-7 (400A 700V), T271-400-8 (400A 800V).
위상 제어 스터드 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
위상 제어 사이리스터 T151-100의 일반 사양:
| 사이리스터 사양 | T151-100 | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IT(AV) (Tcase) | 400 A (105°C) |
| 반복적인 피크 오프 상태 전압; 반복적인 피크 역전압 | VDRM/VRRM | 100-800 V |
| RMS 온 상태 전류 | ITRMS | 627 A |
| 서지 온 상태 전류 | ITSM | 11.5 kA |
| 안전 계수 | I2t | 620 kA2·s |
| 최대 온 상태 피크 전압, 최대 | VTM | 1.35 V |
| 피크 온 상태 전류 | ITM | 1256 A |
| 온 상태 임계 전압, 최대 | VT(TO) | 0.80 V |
| 온 상태 경사 저항, 최대 | rT | 0.450 mΩ |
| 끄기 시간, 최대 | tq | 160 µs |
| 반복적인 피크 오프 상태 및 반복적인 피크 역전류, 최대 | IDRM/IRRM | 30 mA |
| 오프 상태 전압의 임계 상승률, 최소 | (dVD/dt)cr | 200-1000 V/µs |
| 게이트 트리거 직류 전압, 최대 | VGT | 2.5 V |
| 게이트 트리거 직류, 최대 | IGT | 250 mA |
| 온 상태 전류의 임계 상승률 | (diT/dt)cr | 320 A/µs |
| p-n 접합 온도, 최대 | Tvj max | 150 ºC |
| 내열성, 접합부에서 케이스까지, 최대 | Rth(j-c) | 0.090 ºC/W |
| 장착 토크 | Md | 25-35 N·m |
| 무게, 약. | W | 440 g |
| 패키지 유형, 스레드 | 개요 | ST7 (T.SB1), M24x1.5 mm |
| 권장 방열판 | 방열판 | O181,O281,OM105 |
| 데이터시트 | |
|
SCR 사이리스터용 부품 번호 안내서 T151-100:
| T | 271 | – | 400 | – | 8 | – | 5 | 2 | – |
| T | – | 사이리스터,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 271 | – | 사이리스터 유형(스터드 유형). | ||||||||||||||||||||||||||||||||||||
| 400 | – | 개방 상태의 평균 전류 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 8 | – | 전압 등급 VRRM / 100 (공칭 전압 – 800 V). | ||||||||||||||||||||||||||||||||||||
| 5 | – | 오프 상태 전압의 임계 상승률 매개변수 (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | 끄기 시간 매개변수 tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | 없음 - 스터드 기본 미터법 ISO 스레드(표준); U – 스터드 베이스 인치 UNF 나사(요청 시). |
모든 부품 번호 T271-400:
| 시리즈 | ITAV, A | VRRM, V |
| T271-400-1 | 400A | 100V |
| T271-400-2 | 400A | 200V |
| T271-400-3 | 400A | 300V |
| T271-400-4 | 400A | 400V |
| T271-400-5 | 400A | 500V |
| T271-400-6 | 400A | 600V |
| T271-400-7 | 400A | 700V |
| T271-400-8 | 400A | 800V |
스터드 사이리스터 T151-100의 극성(양극, 음극, 게이트) 및 치수:
|
|

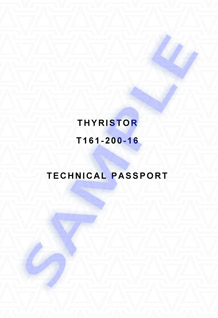

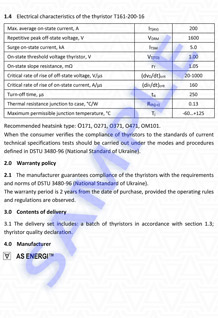

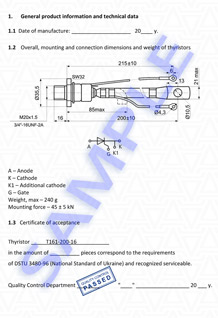

파워 스터드 사이리스터용 테크니컬 패스포트(샘플):
사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며, 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송을 위한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
파워 스터드 사이리스터용 방열판:
방열판(라디에이터)은 스터드 설계에서 전력 반도체 장치를 냉각하는 데 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
방열판에 대한 자세한 내용은 방열판에 대한 자세한 내용을 참조하세요: "스터드 장치용 공랭식 히트싱크".

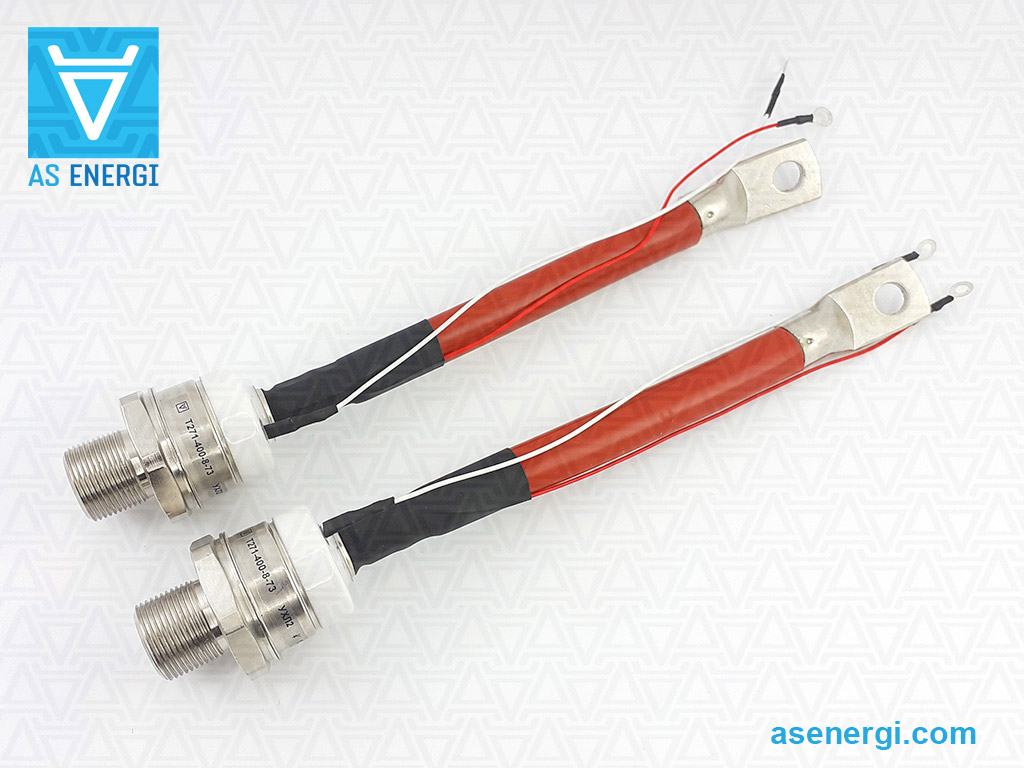

고전력 스터드형 사이리스터 사진:
