(EN)정류기 다이오드 W1980JK220 IXYS Westcode 교체
| IXYS 웨스트코드 부품 번호 | W1980JK220 |
| 평균 순방향 전류, IF(AV)M (TC) | 1980A (55ºC) |
| 전압, VRRM | 2200 V |
| 패키지, 치수 ØDxØdxH | 패키지 W113 50x32x14 mm |
| 데이터시트 |  |
| 교체 AS ENERGITM | ADDW1980JK220 |
| 장바구니에 담기 | on request
|
정류기 다이오드 ADDW1980JK220 AS ENERGITM는 일반 복구 개별 정류기 다이오드 캡슐 유형 W1980JK220 IXYS UK Westcode, Littelfuse의 대체, 아날로그, 대체 및 동급 반도체 장치입니다.
평균 순방향 전류 IFAV – 1980 암페어, 반복적인 피크 역전압 VRRM – 2200V.
정류기 다이오드의 특징: 라인 주파수에 최적화, 낮은 온상태 손실, 높은 역전압 및 고전류 처리 기능, 프레스 팩 산업 표준 세라믹 하우징, 고전력 산업 및 전력 전송 애플리케이션용으로 설계되었습니다. 주요 응용 분야는 대형 AC 드라이브용 정류기, 알루미늄 제련 및 기타 금속 정제, 트랙사이드 공급입니다. 다이오드 냉각을 위한 공기 및 물 방열판도 주문할 수 있습니다.
"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 사이리스터 및 다이오드 냉각용 제품도 주문할 수 있습니다.
정류기 다이오드 AS ENERGITM의 특징은 다음과 같습니다: 산업 표준 하우징, 낮은 정적 및 동적 손실, 높은 값의 VRRM/VRSM, 다양한 산업에서 장치를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 10~15000A의 암페어, 열 및 전기 사이클에 대한 높은 저항성입니다.
W1980JK220 및 교체용 ADDW1980JK220의 기술 사양 및 매개 변수, 데이터시트 PDF, 개요 도면 및 치수는 아래에 나와 있습니다.
당사는 정류기 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.
정류기 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
정류 다이오드 IXYS 웨스트코드 및 대체품의 일반 사양:
| 다이오드 사양 | W1980JK220 | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IF(AV)M (TC) | 1980 A (55ºC) |
| 최대 반복 피크 역방향 차단 전압 | VRRM | 2200 V |
| 서지 피크 순방향 전류 | IFSM | 15400 A |
| 안전 계수 | I2t | 1.18x106 A2·s |
| 임계 전압 | VT0 | 0.870 V |
| 경사 저항 | rT | 0.280 mΩ |
| p-n 접합 온도 | Tvj max | 175 ºC |
| 내열성, 방열판 접합부 | RthJK | 0.0270 K/W |
| 클램핑 력 | Fm | 16 - 20 kN |
| 무게 | W | 0.2 kg |
| 패키지(하우징) | 유형 | W113 |
| 치수 | ØDxØdxH | 50x32x14 mm |
| 교체 AS ENERGITM | 유형 | ADDW1980JK220 |
| 데이터시트 | |
|
정류기 다이오드 부품 번호 안내서:
| A | DDW | 1980 | JK | 22 | 0 |
| A | – |  AS ENERGITM |
| DDW | – | 제품 그룹: 정류 다이오드(디스크형). |
| 1980 | – | 평균 순방향 전류 IF(AV), Amp. |
| JK | – | Housing (package) type. |
| 22 | – | 전압 등급 VRRM / 100. |
| 0 | – | 코드 수정. |

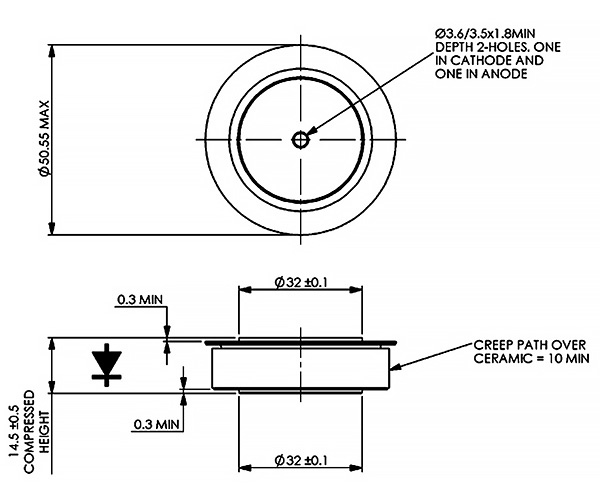

정류 다이오드 W1980JK220 및 교체용 ADDW1980JK220의 치수:
패키지 W113
전원 정류기 디스크 다이오드의 극성(양극, 음극):
|
|
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
전원 정류기 디스크 다이오드용 방열판:
방열판(라디에이터)은 디스크 설계에서 전력 반도체 장치의 단면 및 양면 냉각에 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
정류기 다이오드 냉각을 위한 공기 및 물 방열판도 주문할 수 있습니다.
방열판에 대한 자세한 내용은 방열판에 대한 자세한 내용을 참조하세요: "디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈".
