(EN)정류 다이오드 100A, Typ D141-100 (300V - 1600V)
| 평균 순방향 전류, IFAV | 100A |
| 전압, VRRM | 300-1600V |
| 전압 코드, VRRM / 100 | 3 - 16 |
| D141-100 | on request
|
| 패키지 스레드 |
SD4 M10x1.5 |
| 무게 | 90 g |
| 데이터시트 |  |
정류기 볼트 다이오드 D141-100 AS ENERGITM 일반 용도의 다이오드입니다. 이는 p-n 접합을 갖춘 전력 다이오드로, 직류 및 교류 전류를 최대 100A 500Hz까지의 주파수로 전압이 최대 300V - 1600V (전압 등급 3 bis 16). 다이오드 케이스 - SD4, 표준 나사산 조립 – M10x1.5, (요청 시, UNF 나사산 3/8"-24UNF-2A), 무게 – 90 g.
다이오드는 스터드 디자인으로 제공됩니다. 다이오드의 극성은 케이스에 극성 기호로 표시되어 있습니다.
순방향 극성 다이오드 - 다이오드의 나사산 베이스는 양극, 유연한 전원 리드는 음극입니다.
역극성 다이오드 - 나사산 베이스는 음극, 유연한 전원 리드는 양극입니다.
순방향 극성은 부품 번호에 표시되어 있지 않습니다; 역극성은 부품 번호에 “X”로 표시됩니다.
이 전원 다이오드는 스터드 마운트 패키지의 다른 유형의 다이오드 90A, 100 amp 암페어와 동등한 대체 제품, 대체 아날로그 제품, 아날로그 제품일 수 있습니다.
공기 및 물 방열판은 다이오드를 냉각하는 데 사용됩니다. 히트싱크와 안정적인 열 및 전기 접촉을 제공하려면 조립 중에 조임 토크 Md를 준수해야 합니다. 조립 중 다이오드의 열 방출을 개선하기 위해 열 전도성 페이스트가 사용됩니다.
다이오드에는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 격리하는 밀폐형 세라믹 하우징이 있습니다. 유연한 전원 리드가 있는 스터드 나사 장착 다이오드. 스터드 다이오드는 움직이는 부품에 사용할 수 있다는 점에서 주목할 만합니다.
사양 및 매개변수, 데이터시트 PDF, 샘플 기술 여권, 치수, 개요 도면, 케이스 다이어그램 다이오드, 권장 방열판이 아래에 나열되어 있습니다.
당사는 파워 다이오드에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 다이오드를 공급할 때 필요한 경우 기술 여권, 적합성 인증서를 제공합니다.
다이오드 등급: D141-100-3 (100A 300V), D141-100-4 (100A 400V), D141-100-5 (100A 500V), D141-100-6 (100A 600V), D141-100-7 (100A 700V), D141-100-8 (100A 800V), D141-100-9 (100A 900V), D141-100-10 (100A 1000V), D141-100-12 (100A 1200V), D141-100-14 (100A 1400V), D141-100-16 (100A 1600V).
위상 제어 스터드 다이오드의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
정류기 다이오드 D141-100의 일반 사양:
| 다이오드 사양 | D141-100 | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IF(AV) (Tcase) | 100 A (135°C) |
| 반복적인 피크 역전압 | VRRM | 300-1600 V |
| RMS 순방향 전류 | IFRMS | 157 A A |
| 서지 비반복 전류 | IFSM | 2 kA |
| 안전 계수 | I2t | 24 kA2·s |
| 최대 순방향 전압, 최대 | VFM | 1.35 V |
| 피크 전류 | IFM | 314 A |
| 온 상태 임계 전압, 최대 | VF(TO) | 0.95 V |
| 온 상태 경사 저항, 최대 | rT | 1.600 mΩ |
| 반복 피크 역전류, 최대 | IRRM | 20 mA |
| p-n 접합 온도, 최대 | Tvj max | 190 ºC |
| 내열성, 접합부에서 케이스까지, 최대 | Rth(j-c) | 0.38 ºC/W |
| 장착 토크 | Md | 8±2 N·m |
| 무게, 약. | W | 90 g |
| 패키지 유형, 스레드 | 개요 | SD4 M10x1.5 mm |
| 권장 방열판 | 방열판 | O241 |
| 데이터시트 | |
|
정류기 스터드 다이오드 D141-100의 부품 번호 안내서:
| D | 141 | – | 100 | – | 16 | – |
| D | – | 다이오드,  AS ENERGITM |
| 141 | – | 다이오드 유형(스터드 유형). |
| 100 | – | 개방 상태의 평균 순방향 전류 IF(AV), Amp. |
| X | – | 없음 = 순방향 극성 다이오드: 스레드 베이스 - 아노드, 유연한 전원 리드 - 음극; X = 역극성 다이오드: 스레드 베이스 - 음극, 유연한 전원 리드 - 양극. |
| 16 | – | 전압 등급 VRRM / 100 (공칭 전압 – 1600 V). |
| U | – | 없음 = 스터드 기본 미터법 ISO 스레드(표준); U = 스터드 베이스 인치 UNF 나사(요청 시). |
모든 부품 번호 D141-100:
| Serie | IFAV, A | VRRM, V |
| D141-100-3 | 100A | 300V |
| D141-100-4 | 100A | 400V |
| D141-100-5 | 100A | 500V |
| D141-100-6 | 100A | 600V |
| D141-100-7 | 100A | 700V |
| D141-100-8 | 100A | 800V |
| D141-100-9 | 100A | 900V |
| D141-100-10 | 100A | 1000V |
| D141-100-12 | 100A | 1200V |
| D141-100-14 | 100A | 1400V |
| D141-100-16 | 100A | 1600V |

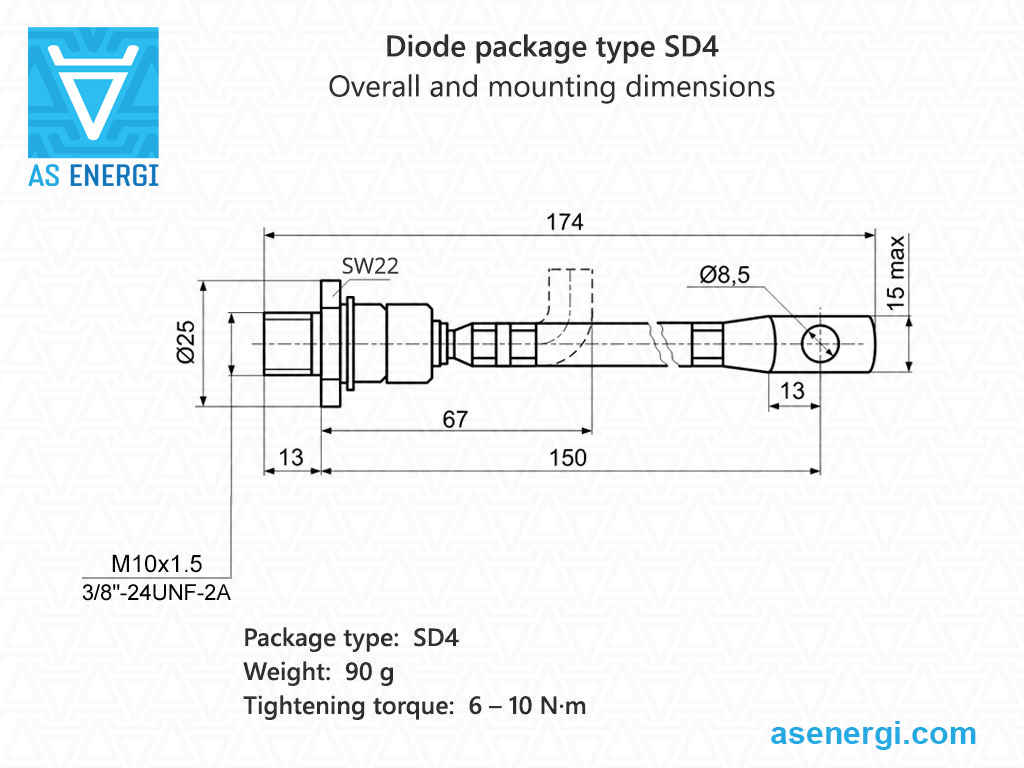

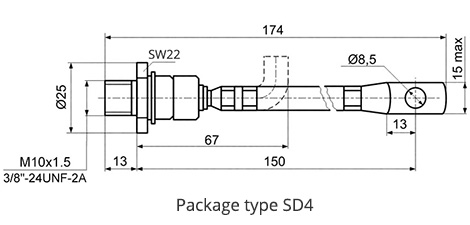

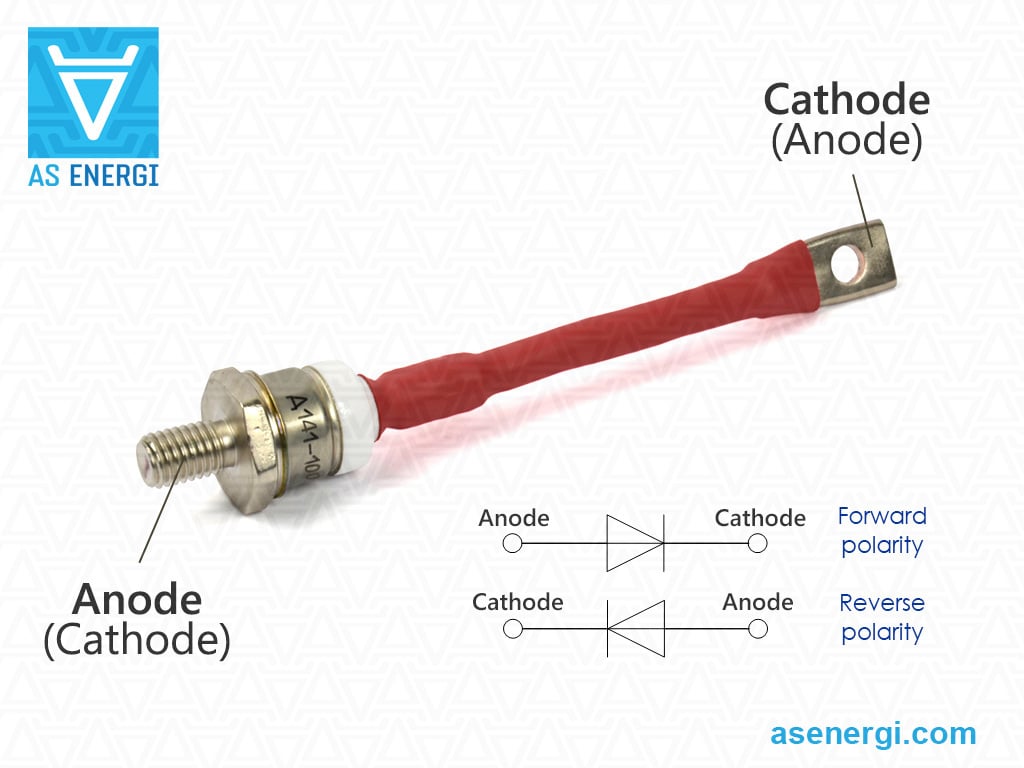

스터드 다이오드 D141-100의 극성(양극, 음극) 및 치수:
|
|

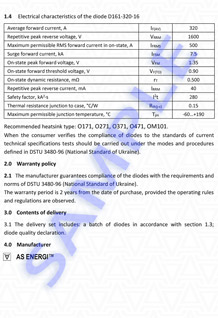

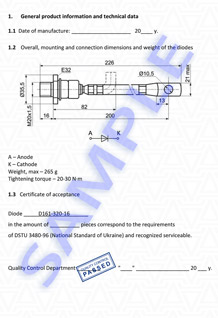

정류기 스터드형 다이오드용 테크니컬 패스포트(샘플):
다이오드를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며, 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.

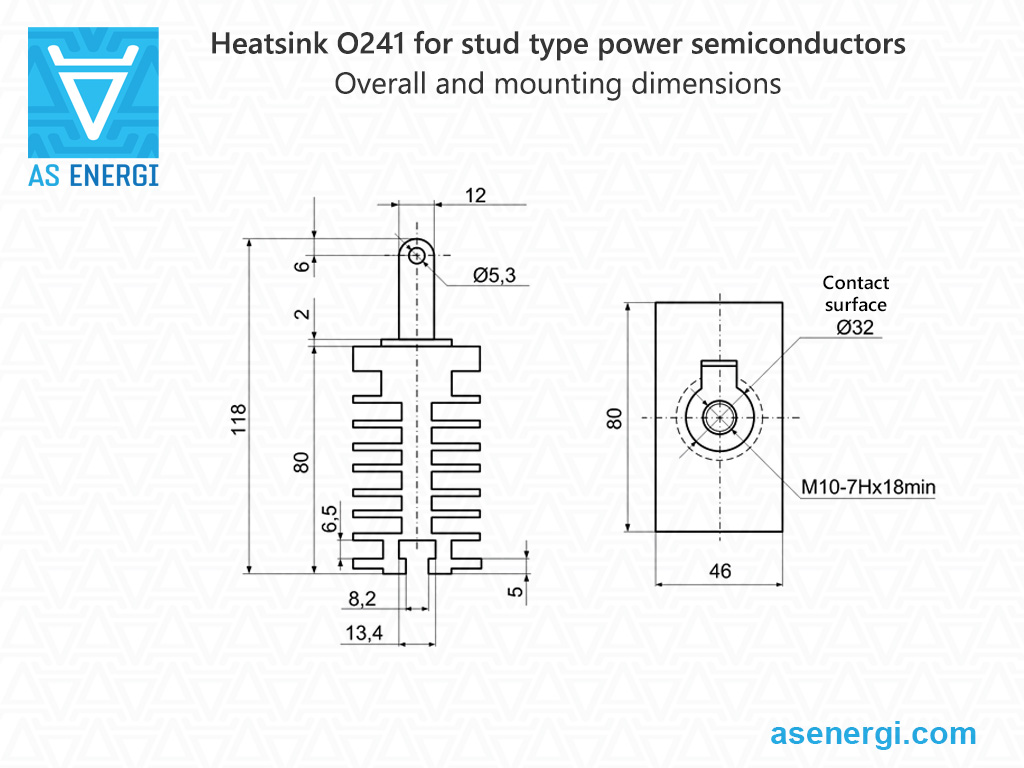

파워 스터드 다이오드용 방열판:
방열판(라디에이터)은 스터드 설계에서 전력 반도체 장치를 냉각하는 데 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
방열판에 대한 자세한 내용은 방열판에 대한 자세한 내용을 참조하세요: "스터드 장치용 공랭식 히트싱크".

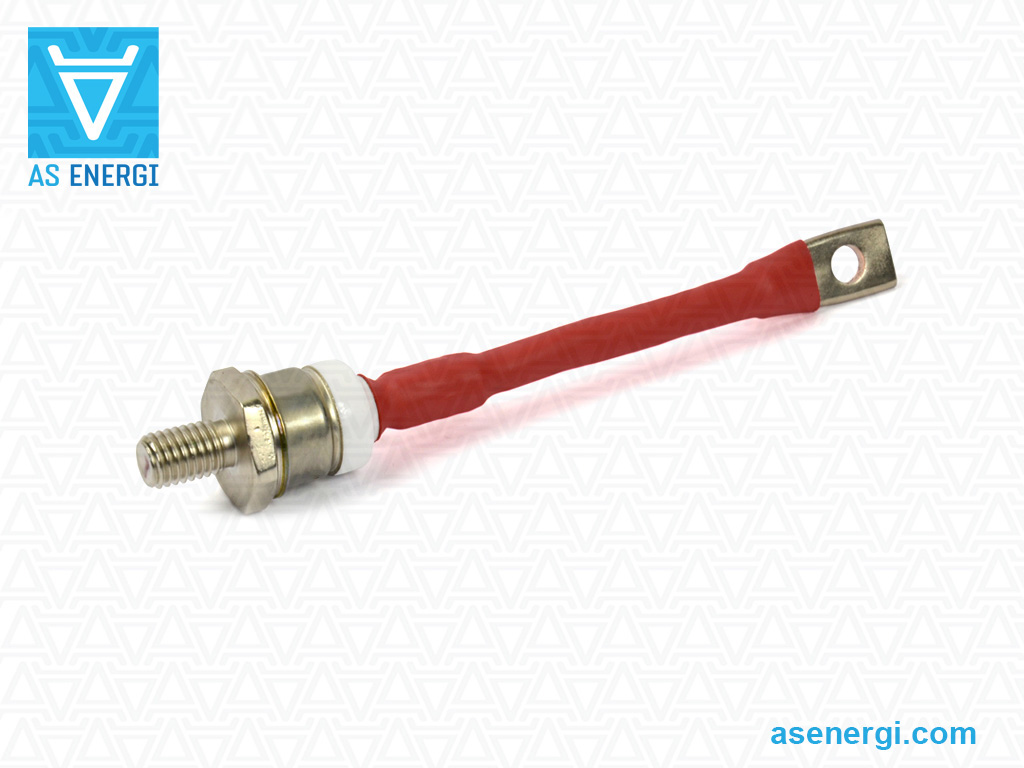

스터드형 정류 다이오드 사진:
