(EN)IGBT 모듈 DD600S65K3 (600A 6500V) Infineon 교체
| 인피니언 부품 번호 | DD600S65K3 |
| 공칭 콜렉터 전류, ICnom | 600А |
| 콜렉터-이미터 전압, VCES | 6500V |
| 패키지 치수 L×B×H |
IHV 140x130x36 mm |
| 데이터시트 |  |
| 교체 AS ENERGITM | AMDD600S65K3 |
| 장바구니에 담기 | on request
|
IGBT 모듈 AMDD600S65K3 AS ENERGITM는 IGBT 모듈 DD600S65K3 Infineon의 대체품, 아날로그, 대체품 및 동급 제품입니다. 연속 수집기 전류 IC – 600 암페어, 콜렉터-이미터 전압 VCES – 6500V.
IGBT 모듈은 표준 산업용 케이스에 들어 있어 기존 장비에 쉽게 통합할 수 있습니다.
IGBT 모듈(절연 게이트 바이폴라 트랜지스터)은 모터용 가변 속도 드라이브, AC 인버터 드라이브, UPS, 전자 용접기, 브레이크 초퍼, 무정전 전원 공급 장치 등의 전력 컨버터의 스위칭 소자로 사용됩니다. 사용 가능한 토폴로지에는 하프 브리지, 단일 스위치, 식스팩, 3레벨 등이 있으며 모든 애플리케이션 분야를 포괄합니다.
IGBT 전력 모듈은 스위칭, 온도, 무게 및 비용 성능을 향상시키는 능력으로 인해 고전력 애플리케이션에 선호되는 디바이스가 되고 있습니다.
IGBT 모듈 DD600S65K3 및 AMDD600S65K3의 기술 사양, PDF 데이터시트, 내부 연결 토폴로지, 개요도 및 치수는 아래에 나열되어 있습니다.
당사는 IGBT 모듈에 대해 구매일로부터 2년의 품질 보증을 제공합니다. IGBT 모듈을 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
IGBT 모듈의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
IGBT 모듈 DD600S65K3 인피니언 및 교체용 AMDD600S65K3의 일반 사양:
| IGBT 모듈 사양 | DD600S65K3 | |
| IGBT | ||
| 연속 수집기 전류 | IC | 600 A |
| 콜렉터-이미터 전압 | VCES | 6500 V |
| 유도 부하 | RG | - Ω |
| 내부 게이트 저항 | RGint | - |
| 전원을 켜는 동안의 에너지 소모 | Eon | - mJ |
| 전원을 끄는 동안의 에너지 손실 | Eoff | - |
| 다이오드 | ||
| 연속 DC 순방향 전류 | IF | 600 A |
| 순방향 전압 (Tj = 25ºC typ.) | VF | 3.50 V |
| 내열성, 접합부-케이스 | RthJC | 22.0 K/W |
| 내열성, 케이스에서 히트싱크까지 | RthCH | 16.5 K/W |
| 내열성, 방열판 접합부 | RthJH | - |
| 스위칭 조건에서의 온도 | Tvj | 125 °C |
| 모듈 | ||
| 회로 토폴로지 | - | |
| 무게 | W | 1000 g |
| 그리기, 패키지, 치수, mm | L×B×H | IHV 140x130x36 mm |
| 교체 AS ENERGITM | 유형 | AMDD600S65K3 |
| 데이터시트 | |
|
IGBT 모듈 AMDD600S65K3의 부품 번호 안내서:
| A | M | DD | 600 | S | 65 | K3 |
| A | – |  AS ENERGITM |
| M | – | 반도체 유형: IGBT 모듈. |
| DD | – | 모듈 토폴로지. |
| 600 | – | 전류 등급, Amp. |
| S | – | 기능. |
| 65 | – | 콜렉터-이미터 전압 등급 VCES / 100. |
| K3 | – | 구성 변형. |

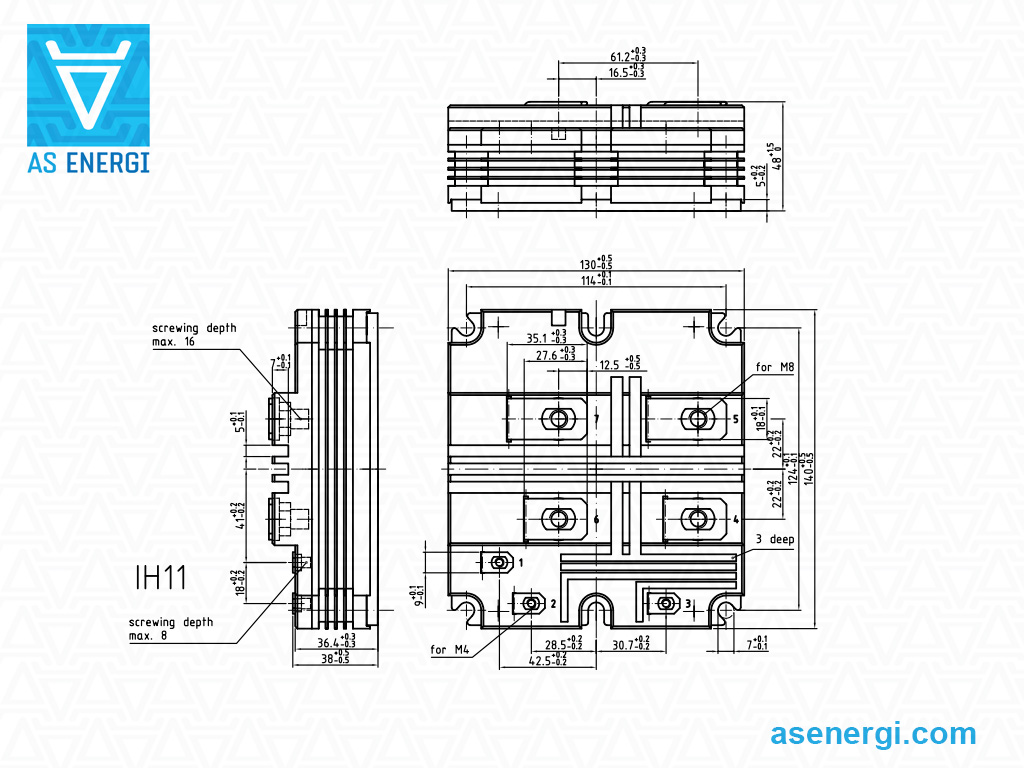

IGBT 모듈 DD600S65K3 및 교체용 AMDD600S65K3의 치수:
IHV

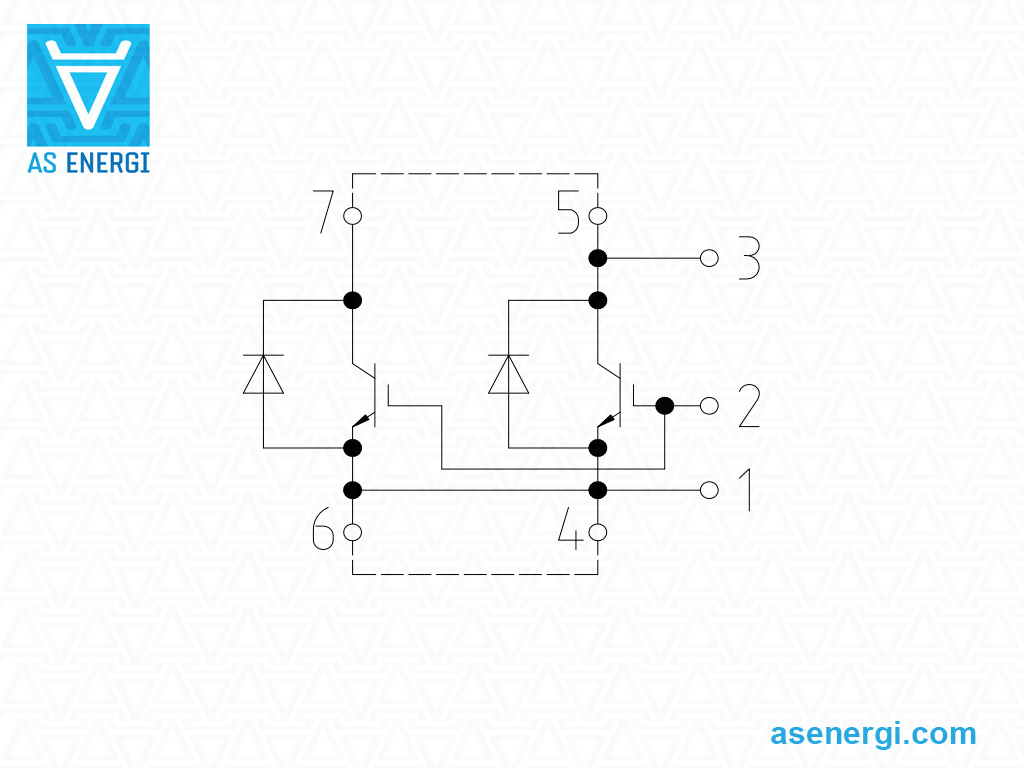

IGBT 모듈 DD600S65K3 및 교체용 AMDD600S65K3의 회로도:
토폴로지
