(EN)고속 티리스터 630 암페어, TF453-630 (1400 – 2200V)
| 평균 순방향 전류, ITAV | 630A |
| 전압, VDRM/VRRM | 1400–2200V |
| 전압 코드, VRRM / 100 | 14 – 22 |
| TF453-630 | on request
|
| 패키지 치수 ØD×Ød×H |
T.D2 75x51x26 mm |
| 무게 | 550 g |
| 데이터시트 |  |
고속 티리스터 TF453-630 AS ENERGITM 슬라이스 구조는 빠르게 스위칭되는 반도체 소자입니다. 프레스팩 구조. 이 고속 전력 티리스터는 직류 및 교류 전류의 변환 및 제어를 위해 설계되었습니다. 최대 630A 10kHz까지의 주파수로, 최대 전압까지의 회로에서 1400V – 2200V (전압 등급 14 zu 22). 티리스터의 크기 ØDxØdxH - 75x51x26 mm (외부 직경 X 접촉면 직경 X 높이), 무게 – 550 g.
고속 사이리스터란 tq, trr, Qrr 값이 감소하고 (diT/dt)cr(최대 2500A/µs)가 더 높은 값인 디바이스로, 더 높은 주파수 모드(최대 10kHz)에서 작동하도록 설계되었습니다. 고속 사이리스터는 턴오프 시간이 매우 짧아 표준 모델과 차별화되는 특징이 있습니다. 용접, 유도 가열 및 용융, 전기 운송, AC 드라이브, UPS 및 짧은 켜기 및 끄기 시간을 필요로 하는 기타 시스템에 사용됩니다. 사이리스터는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 분리하는 산업 표준 세라믹 밀폐형 하우징을 갖추고 있습니다.
사이리스터의 양극과 음극(극성)은 케이스에 표시된 기호에 따라 결정됩니다. 고속 사이리스터는 프레스 팩 디스크(캡슐, 태블릿) 하우징에 들어 있습니다. 이 고속 사이리스터는 디스크 패키지의 다른 유형의 고속 사이리스터 550A, 580A, 590A, 600A, 630암페어에 해당하는 대체 제품, 대체품, 아날로그 제품이 될 수 있습니다.
파워 사이리스터 작동 중 냉각을 위해 쿨러(방열판)가 장착되어 있습니다. 발생되는 열의 양과 반도체의 작업 조건에 따라 자연 공기 흐름 냉각 또는 강제 냉각을 사용할 수 있습니다.
조립할 때 각 사이리스터 케이스 유형에 따라 필요한 체결력 Fm(파라미터 표에 표시됨)을 제공해야 합니다.
사양 및 매개변수, 데이터시트 PDF, 샘플 기술 여권, 치수, 개요 도면, 케이스 다이어그램 사이리스터, 권장 쿨러가 아래에 나열되어 있습니다.
당사는 파워 패스트 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권, 적합성 인증서를 제공합니다.
빠른 사이리스터 등급: TF453-630-14 (630A 1400V), TF453-630-16 (630A 1600V), TF453-630-18 (630A 1800V), TF453-630-20 (630A 2000V), TF453-630-22 (630A 2200V).
디스크 고속 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
고속 사이리스터 TF453-630의 일반 사양:
| 고속 사이리스터 사양 | TF453-630 | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IT(AV) (Tcase) | 630 A (94°C) 783 A (85°C) |
| 반복적인 피크 오프 상태 전압; 반복적인 피크 역전압 | VDRM/VRRM | 1400-2200 V |
| RMS 온 상태 전류 | ITRMS | 989 A |
| 서지 온 상태 전류 | ITSM | 20 kA |
| 안전 계수 | I2t | 2000 kA2·s |
| 최대 온 상태 피크 전압, 최대 | VTM | 2.50 V |
| 피크 온 상태 전류 | ITM | 1978 A |
| 온 상태 임계 전압, 최대 | VT(TO) | 1.699 V |
| 온 상태 경사 저항, 최대 | rT | 0.381 mΩ |
| 끄기 시간, 최대 | tq | 20-40 µs |
| 반복적인 피크 오프 상태 및 반복적인 피크 역전류, 최대 | IDRM/IRRM | 150 mA |
| 오프 상태 전압의 임계 상승률, 최소 | (dVD/dt)cr | 200-2500 V/µs |
| 게이트 트리거 직류 전압, 최대 | VGT | 2.5 V |
| 게이트 트리거 직류, 최대 | IGT | 300 mA |
| 온 상태 전류의 임계 상승률 | (diT/dt)cr | 2000 A/µs |
| p-n 접합 온도, 최대 | Tvj max | 125 ºC |
| 내열성, 접합부에서 케이스까지, 최대 | Rth(j-c) | 0.0210 ºC/W |
| 클램핑 력 | Fm ±10% | 26 kN |
| 무게, 약. | W | 550 g |
| 구조 | ØDxØdxH | T.D2 75x51x26 mm |
| 권장 방열판 | 방열판 | O153, O253 |
| 데이터시트 | |
|
고속 사이리스터 TF453-630용 부품 번호 안내서:
| TF | 453 | – | 630 | – | 22 | – | 7 | 5 | 2 |
| TF | – | 고속 사이리스터,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 453 | – | 사이리스터 유형(디스크 유형). | ||||||||||||||||||||||||||||||||||||||||||
| 630 | – | 개방 상태의 평균 전류 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 22 | – | 전압 등급 VRRM / 100 (공칭 전압 – 2200 V). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | 오프 상태 전압의 임계 상승률 매개변수 (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 5 | – | 끄기 시간 매개변수 tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 2 | – | 켜기 시간 매개변수 tgt:
|

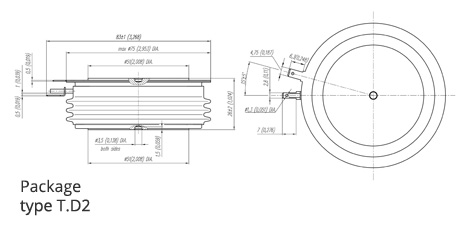

디스크 고속 사이리스터 TF453-630의 극성(양극, 음극, 게이트) 및 치수:
|
|
고속 사이리스터용 테크니컬 패스포트(샘플):
사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며, 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
디스크 고속 파워 사이리스터용 방열판:
방열판(라디에이터)은 디스크 설계에서 전력 반도체 장치의 단면 및 양면 냉각에 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
방열판에 대한 자세한 내용은 방열판에 대한 자세한 내용을 참조하세요: "디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈".

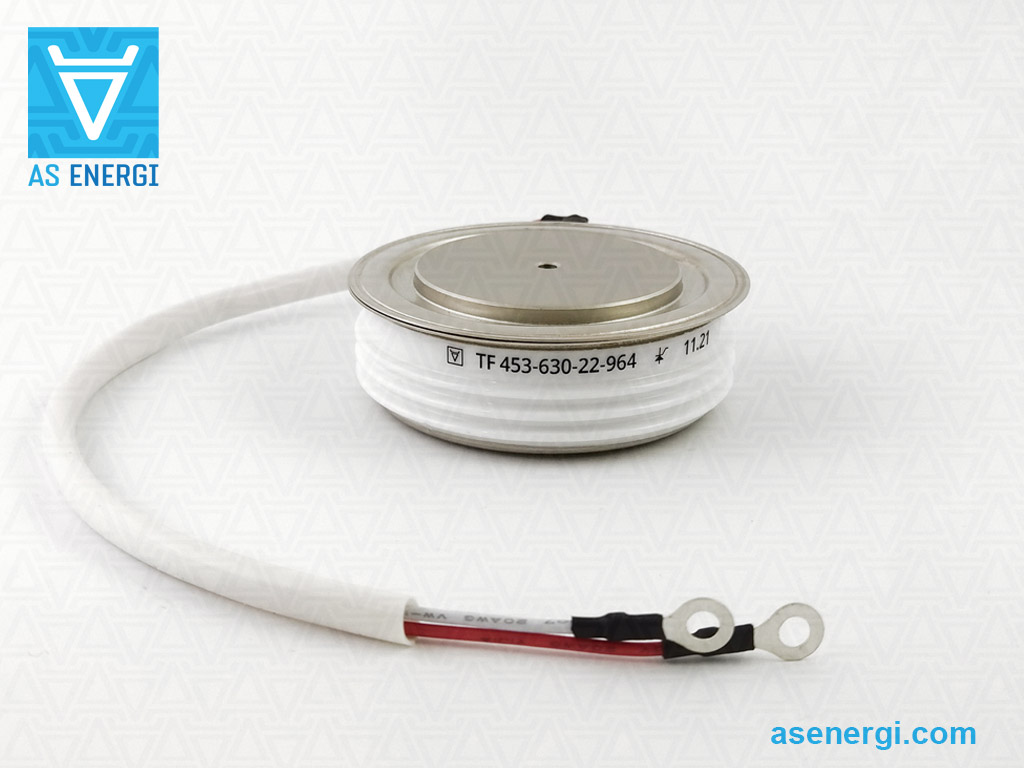

고속 사이리스터 SCR 사진:
