(EN)고속 사이리스터 250A, TF371-250 (300V-1400V), Bolzenausführung
| 평균 순방향 전류, ITAV | 250A |
| 전압, VDRM/VRRM | 300-1400V |
| 전압 코드, VRRM / 100 | 3 - 14 |
| TF371-250 | on request
|
| 패키지 스레드 |
ST7 M24x1.5 |
| 무게 | 440 g |
| 데이터시트 |  |
고속 사이리스터 TF371-250 스터드의 AS ENERGITM 는 고속 스위칭 반도체 장치로, 최대 300V - 1400V (전압 등급 3~14)의 회로에서 최대 10kHz의 주파수로 최대 250A 의 DC 및 AC 전류를 변환 및 제어하도록 설계되었습니다. 사이리스터 패키지 유형 - ST7, 표준 스레드 장착 M24x1.5, (요청 시, UNF 스레드 3/4"-16UNF-2A), 무게 – 440 g.
고속 사이리스터는 더 높은 주파수 모드(최대 10kHz)에서 작동하도록 설계된 tq, trr, Qrr 값이 감소되고 (diT/dt)cr 값이 더 높은(최대 2500A/µs) 장치입니다. 사이리스터 파라미터 VTM, tq, Qrr의 값은 서로 연결되어 있으므로 tq 와 Qrr의 값이 감소하면 VTM이 증가합니다. 고속 사이리스터는 턴오프 시간이 매우 짧아 표준 모델과 차별화되는 특징이 있습니다. 이 제품은 용접, 유도 가열 및 용융, 전기 운송, AC 드라이브, UPS 및 기타 짧은 턴온 및 턴오프 시간이 필요한 시스템에 사용됩니다. 사이리스터는 기능 부품과 반도체 소자를 기계적 충격과 환경으로부터 분리하는 산업 표준 세라믹 밀폐형 하우징을 갖추고 있습니다.
고속 사이리스터는 스터드 디자인으로 제공됩니다. 사이리스터의 베이스는 양극, 유연한 전원 리드는 음극, 전원 리드 베이스에서 나오는 유연한 와이어는 보조 음극, 케이스에서 나오는 유연한 와이어는 제어 전극(게이트)입니다. 이 사이리스터는 스터드 하우징의 다른 유형의 고속 사이리스터 210A, 220A, 230A, 240A, 250 amp 암페어와 동등한 대체 제품, 대체 아날로그, 아날로그 제품일 수 있습니다.
사이리스터를 냉각하기 위해 공기 및 물 방열판이 사용됩니다. 히트싱크와 안정적인 열 및 전기 접촉을 제공하려면 조립 중에 조임 토크 Md를 준수해야 합니다. 조립 중 사이리스터의 열 방출을 개선하기 위해 열 전도성 페이스트가 사용됩니다.
사양 및 매개변수, 데이터시트 PDF, 샘플 기술 여권, 치수, 개요 도면, 케이스 다이어그램 사이리스터, 권장 쿨러가 아래에 나열되어 있습니다.
당사는 파워 패스트 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권, 적합성 인증서를 제공합니다.
빠른 스터드 사이리스터 정격: TF371-250-3 (250A 300V), TF371-250-4 (250A 400V), TF371-250-5 (250A 500V), TF371-250-6 (250A 600V), TF371-250-7 (250A 700V), TF371-250-8 (250A 800V), TF371-250-9 (250A 900V), TF371-250-10 (250A 1000V), TF371-250-11 (250A 1100V), TF371-250-12 (250A 1200V), TF371-250-14 (250A 1400V).
스터드 고속 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
스터드 고속 사이리스터 TF371-250의 일반 사양:
| 고속 사이리스터 사양 | TF371-250 | |
| 최대 허용 평균 순방향 전류(케이스 온도) | IT(AV) (Tcase) | 250 A (80°C) |
| 반복적인 피크 오프 상태 전압; 반복적인 피크 역전압 | VDRM/VRRM | 300-1400 V |
| RMS 온 상태 전류 | ITRMS | 392.5 A |
| 서지 온 상태 전류 | ITSM | 7.0 kA |
| 안전 계수 | I2t | 245 kA2·s |
| 최대 온 상태 피크 전압, 최대 | VTM | 1.86 V |
| 피크 온 상태 전류 | ITM | 785 A |
| 온 상태 임계 전압, 최대 | VT(TO) | 1.20 V |
| 온 상태 경사 저항, 최대 | rT | 0.97 mΩ |
| 끄기 시간, 최대 | tq | 16-63 µs |
| 반복적인 피크 오프 상태 및 반복적인 피크 역전류, 최대 | IDRM/IRRM | 35 mA |
| 오프 상태 전압의 임계 상승률, 최소 | (dVD/dt)cr | 1000 V/µs |
| 게이트 트리거 직류 전압, 최대 | VGT | 3.5 V |
| 게이트 트리거 직류, 최대 | IGT | 250 mA |
| 온 상태 전류의 임계 상승률 | (diT/dt)cr | 500 A/µs |
| p-n 접합 온도, 최대 | Tvj max | 125 ºC |
| 내열성, 접합부에서 케이스까지, 최대 | Rth(j-c) | 0.084 ºC/W |
| 장착 토크 | Md | 25-35 N·m |
| 무게, 약. | W | 440 g |
| 패키지 유형, 스레드 | 개요 | ST7, M24x1.5 mm |
| 권장 방열판 | 방열판 | O181,O281,OM105 |
| 데이터시트 | |
|
고속 사이리스터 TF371-250용 부품 번호 안내서:
| TF | 371 | – | 250 | – | 14 | – | 7 | 6 | 3 |
| TF | – | 고속 사이리스터,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 371 | – | 사이리스터 유형(스터드 유형). | ||||||||||||||||||||||||||||||||||||||||||
| 250 | – | 개방 상태의 평균 전류 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 14 | – | 전압 등급 VRRM / 100 (공칭 전압 – 1400 V). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | 오프 상태 전압의 임계 상승률 매개변수 (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 6 | – | 끄기 시간 매개변수 tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | 켜기 시간 매개변수 tgt:
|
모든 부품 번호는 다음과 같습니다 TF371-250:
| Serie | ITAV, A | VRRM, V |
| TF371-250-3 | 250A | 300V |
| TF371-250-4 | 250A | 400V |
| TF371-250-5 | 250A | 500V |
| TF371-250-6 | 250A | 600V |
| TF371-250-7 | 250A | 700V |
| TF371-250-8 | 250A | 800V |
| TF371-250-9 | 250A | 900V |
| TF371-250-10 | 250A | 1000V |
| TF371-250-12 | 250A | 1200V |
| TF371-250-14 | 250A | 1400V |
스터드 고속 사이리스터 TF371-250의 극성(양극, 음극, 게이트) 및 치수:
|
|
사이리스터용 테크니컬 패스포트(샘플):
사이리스터를 공급할 때 필요한 경우 기술 여권 및 적합성 인증서를 제공합니다.
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 다양한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 히트싱크의 제조 및 판매에 종사하고 있습니다. 반도체를 원하는 수량으로 구매할 수 있으며, 대량으로 주문하면 가격이 저렴해집니다.
우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
파워 스터드 고속 사이리스터용 방열판:
방열판(라디에이터)은 스터드 설계에서 전력 반도체 장치를 냉각하는 데 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
방열판에 대한 자세한 내용은 방열판에 대한 자세한 내용을 참조하세요: "스터드 장치용 공랭식 히트싱크".

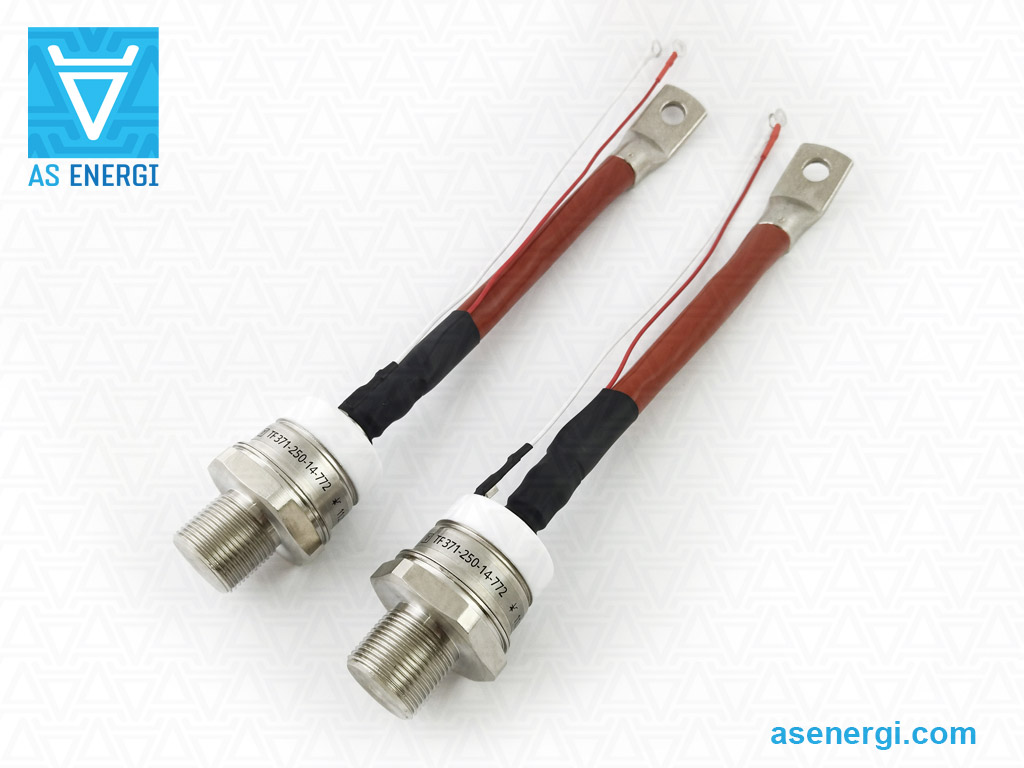

고전력 스터드 타입 고속 사이리스터 사진:
