(EN)고압 사이리스터 K2973FD650 IXYS Westcode 교체
| IXYS 웨스트코드 부품 번호 | K2973FD650 |
| 평균 온 상태 전류, IT(AV)M (TC) | 2973A (55ºC) |
| 전압, VDRM/VRRM | 6500 V |
| 패키지, 치수 ØDxØdxH | 패키지 W48 150x100x26 mm |
| 데이터시트 |  |
| 교체 AS ENERGITM | ATDK2973FD650 |
| 장바구니에 담기 | on request
|
고압 사이리스터 ATDK2973FD650 AS ENERGITM는 고압 SCR 사이리스터 K2973FD650의 대체, 아날로그, 대체 및 동급 반도체 장치로, IXYS UK Westcode, Littelfuse의 제품입니다.
평균 순방향 온 상태 전류 ITAV – 2973 암페어, 반복적인 피크 순방향 및 역방향 전압 VDRM/VRRM – 6500V.
특징: 고압 사이리스터는 고압 애플리케이션 및 직렬 작동에 최적화되어 있습니다. 전압이 증가함에 따라 스위칭 손실과 턴오프 시간도 증가하여 라인 주파수 애플리케이션에서 중요한 문제가 됩니다. 분산 게이트 아키텍처는 광범위한 전압, 전류 및 di/dt에 걸쳐 뛰어난 스위칭 성능을 보장합니다.
사이리스터 수명은 또한 전도 손실, 정류 손실 및 턴오프 시간 간에 최적의 균형을 이루도록 설계되어 라인 주파수에서 400Hz까지 최대 전력 처리를 제공합니다. 또한 디바이스를 직렬 또는 병렬로 연결해야 할 때 상당한 이점을 제공합니다.
중전압 사이리스터는 2800V에서 최대 6500V까지, 전류는 450A에서 최대 4215A까지 제공되므로 중전압 DC 드라이브, 중전압 소프트 스타트 및 HVDC, 정적 VAR 보상기, 여자 및 전송 스위치와 같은 유틸리티 애플리케이션과 같은 고전력 컨버터에 특히 적합합니다.
"디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈" 사이리스터 냉각을 위한 제품도 주문할 수 있습니다.
사이리스터 AS ENERGITM의 특징은 다음과 같습니다: 낮은 정적 및 동적 손실, 높은 값의 VDRM/VRRM, 다양한 산업 분야에서 디바이스를 사용한 광범위한 경험, 100~9000V의 전압 범위 및 10~15000A의 암페어, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공냉식입니다.
K2973FD650의 기술 사양 및 매개변수, 교체용 ATDK2973FD650, 데이터시트 PDF, 개요도 및 치수는 아래에 나열되어 있습니다.
당사는 사이리스터에 대해 구매일로부터 2년의 품질 보증을 제공합니다. 사이리스터를 공급할 때 필요한 경우 기술 여권과 적합성 인증서를 제공합니다.
고압 SCR 사이리스터의 최종 가격은 전압 등급, 수량, 배송 조건, 제조업체, 원산지 및 결제 방식에 따라 달라집니다.
고압 사이리스터 IXYS WESTCODE 및 교체품의 일반 사양:
| 사이리스터 사양 | K2973FD650 | |
| 평균 온 상태 전류(케이스 온도) | IT(AV)M (TC) | 2973 A (55ºC) |
| 반복적인 피크 오프 상태 전압, 반복적인 피크 역전압 | VDRM/VRRM | 6500 V |
| 서지 온 상태 전류 | ITSM | 35400 A |
| 안전 계수 | I2t | 6.27x106 A2·s |
| 끄기 시간 | tq | 1100-1500 µs |
| 복구된 요금 | Qrr | 15000 µC |
| 피크 온 상태 전류 | ITM | 4000 A |
| 온 상태 전류의 임계 상승률 | -di/dt | 10 A/µs |
| 임계 전압 | VT0 | 1.581 V |
| 온 상태 경사 저항 | rT | 0.207 mΩ |
| p-n 접합 온도 | Tvj max | 115 ºC |
| 내열성, 접합부-케이스 | Rth(j-c) | 0.0065 K/W |
| 클램핑 력 | Fm | 80 - 100 kN |
| 무게 | W | 2.8 kg |
| 패키지(하우징) | 유형 | W48 |
| 치수 | ØDxØdxH | 150x100x26 mm |
| 교체 AS ENERGITM | 유형 | ATDK2973FD650 |
| 데이터시트 | |
|
고압 사이리스터용 부품 번호 안내서:
| A | TDK | 2973 | FD | 65 | 0 |
| A | – |  AS ENERGITM |
| TDK | – | 제품 그룹: 중전압 사이리스터(디스크 타입). |
| 2973 | – | 평균 온 상태 전류 IT(AV), Amp. |
| FD | – | 하우징(패키지) 유형. |
| 65 | – | 전압 코드 VRRM / 100. |
| 0 | – | 꺼짐 시간 코드 수정. |

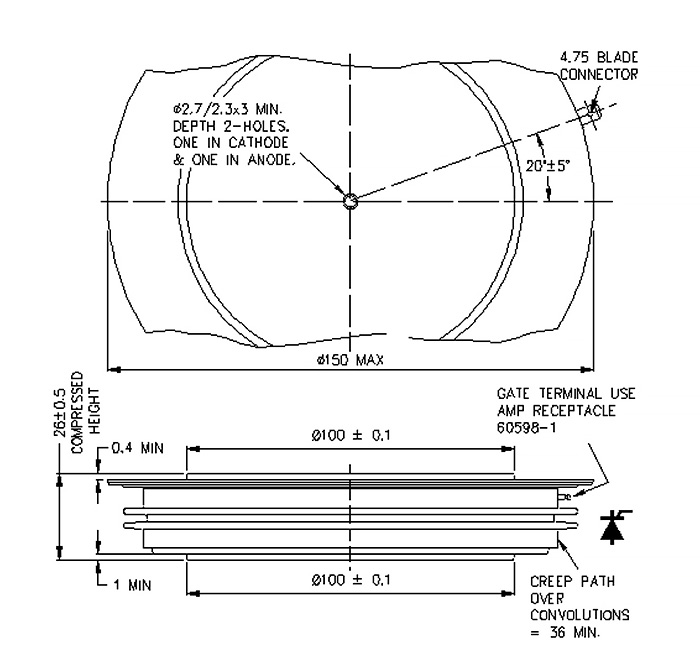

고압 사이리스터 K2973FD650 및 교체용 ATDK2973FD650의 치수:
패키지 W48
파워 디스크 사이리스터의 극성(양극, 음극, 게이트):
|
|
고전력 반도체 AS ENERGITM
당사는 최대 15000A 전류 및 9000V 전압의 광범위한 전력 반도체(파워 사이리스터, 모듈, 정류 다이오드, 애벌런치, 로터 및 용접 다이오드, 트라이액 등) 및 이에 대한 공기 및 물 방열판의 제조 및 판매에 종사하고 있습니다.
반도체 소자를 원하는 수량으로 구매할 수 있으며 대량 주문 시 가격이 저렴해집니다. 우리는 고객의 신뢰를 얻었으며 전 세계에 제품을 공급하고 있습니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
파워 디스크 사이리스터용 방열판:
방열판(라디에이터)은 디스크 설계에서 전력 반도체 장치의 단면 및 양면 냉각에 사용됩니다.
쿨러의 방열판은 알루미늄 라디에이터 프로파일로 만들어지며 다양한 기후 조건에서 사용할 때 추가 보호 코팅이 필요하지 않습니다.
사이리스터 냉각을 위한 공기 및 물 방열판도 주문할 수 있습니다.
방열판에 대한 자세한 내용은 방열판에 대한 자세한 내용을 참조하세요: "디스크 장치용 공랭식 히트싱크 O 시리즈", "에어 히트싱크 SF 시리즈", "워터 히트싱크 SS 시리즈".
위상 제어 사이리스터 SCR 사진:
AS ENERGI를 선택하는 이유TM
- 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
- 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
- 반도체 산업에서 20년 이상의 경험
- 50개 이상의 국가에서 신뢰받는 고객
- 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
- 다른 제조사의 제품에 대한 대체품을 생산
- 보증된 인증 품질, 운영 보증 기간 - 2년
품질 보증
당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.
각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.
파트너십 지역
AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.
물류 및 배송
당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.
AS ENERGITM 반도체 제조
당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.
전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
