파워 애벌런치 다이오드 - 시리즈 개요, 사양, 데이터 시트

파워 애벌런치 다이오드 란?

애벌란시 다이오드는 표준 정류 다이오드와 다릅니다. 왜냐하면 애벌란시 다이오드는 애벌란시 붕괴 모드에서 작동할 수 있기 때문입니다. 이러한 다이오드는 제어된 애벌란시 형성을 가집니다.

일반적으로 애벌란시 다이오드는 붕괴 전압 V_BR의 값으로 특징지어지며, 이는 애벌란시 붕괴가 시작되는 최소값을 설명합니다.

애벌란시 다이오드는 또한 붕괴 에너지 매개변수로 특징지어집니다: 최대 허용 충격 피크 전력 소산 P_RSM 및/또는 애벌란시 붕괴 동안의 에너지 손실.

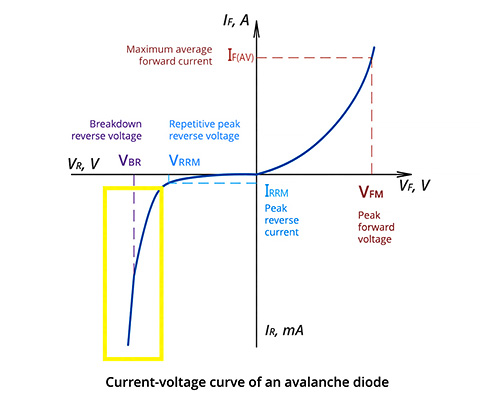

애벌란시 다이오드는 역방향 전류-전압 곡선에서 전기 애벌란시 붕괴 영역에서 오랜 시간 동안 작동할 수 있습니다:

애벌란시 형성의 본질은 다이오드가 붕괴 전압보다 큰 역방향 전압을 받을 때 역방향 전류가 매우 빠르게 증가하는 것입니다.

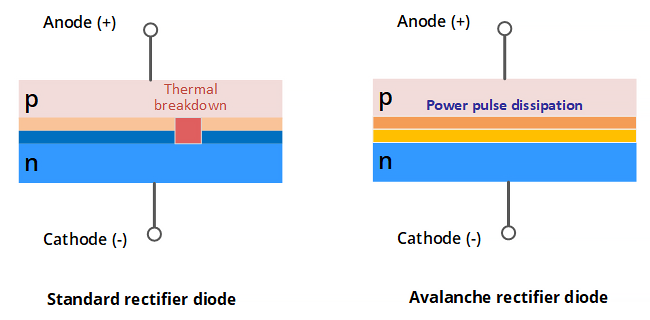

표준 비애벌란시 다이오드에서는 전류가 p-n 접합의 개별 지점에 집중되며, 국소적인 열 붕괴가 발생하여 표준 정류 다이오드가 고장납니다.

애벌란시 다이오드에서는 역방향 전류가 p-n 접합 표면에 고르게 분포되어 다이오드가 전력 펄스를 소산할 수 있습니다.

따라서 애벌란시 다이오드는 펄스 전압 과부하로부터 전기 회로를 보호하는 데 효과적으로 사용됩니다.

전력 정류 애벌란시 다이오드는 일반적으로 용접 및 전기도금 장비, 제어되지 않거나 반제어된 정류기 브리지 등에서 스위칭 과전압의 해로운 영향을 방지하기 위해 사용됩니다.

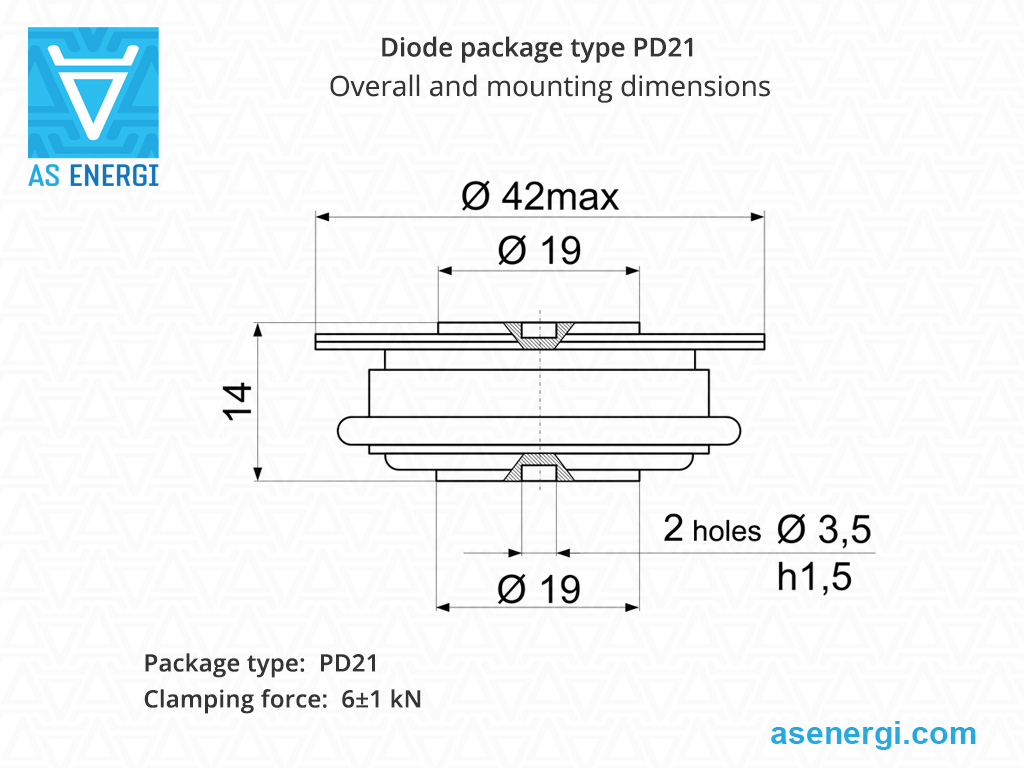

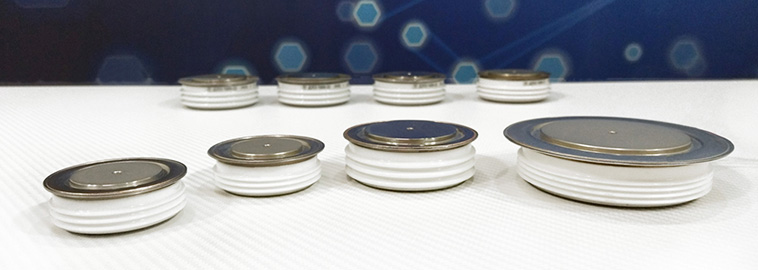

이 사이트에 제공된 모든 디스크형(캡슐형) 애벌란시 다이오드는 표준 프레스팩형 세라믹 하우징을 가지고 있습니다. 이들은 히트 싱크에 상대적으로 높은 힘으로 눌려 있으며, 히트 싱크는 다이오드 단자와 전기적 접촉을 제공합니다.

AS ENERGI^TM 웹사이트에 제공되는 애벌란시 다이오드는 다음과 같은 매개변수 범위를 가집니다: 전류 정격 I_FAV는 320A에서 5000A까지, 역방향 차단 전압 V_RRM은 400V에서 6000V까지입니다.

오늘날, 전력 애벌란시 다이오드는 고전력 정류기, 소프트 스타터, 전원 공급 장치, AC/DC 스위칭, 알루미늄 제련 및 기타 금속 정제, 그리고 선로 공급에서 중요한 구성 요소입니다.

또한 다음 기사를 참조하십시오: 표준 정류 다이오드, 위상 제어 사이리스터 (PCT), 빠른 사이리스터, 빠른 스위칭 사이리스터, 사이리스터 모듈 – 시리즈 개요.

전력 애벌란시 다이오드 시리즈:

애벌란시 다이오드 DL 시리즈 AS ENERGI^TM

전력 애벌란시 다이오드 DL 시리즈 AS ENERGI^TM는 전방 전류 I_FAV 정격이 320A에서 5000A까지, 역방향 차단 전압 V_RRM이 400V에서 6000V까지 제공됩니다.

애벌란시 다이오드의 특징: 낮은 전도 상태 전압, 과도 전압으로부터 자체 보호, 보장된 최대 애벌란시 전력 소산.

유형	IF(AV)M (TC, °C)	VRRM	IFRMS	IFSM	I2t	VF0	rF	Tvj max	Rth(j-c)	Fm	W	패키지	치수 ØDxØdxH	데이터 시트
	A (°C)	V	A	kA	kA2·s	V	mΩ	°C	°C/W	kN	kg		mm	PDF
DL123-320	320 (113)	400-1600	770	5.5	151	0.90	0.830	150	0.075	5-7	0.07	PD21	42x19x14
DL133-500	500 (113)	400-1600	785	12	720	0.85	0.410	150	0.040	9-11	0.18	PD32	54x33x20
DL233-500	500 (110)	1000-2400	785	12	720	0.89	0.350	160	0.036	9-11	0.18	PD32	54x33x20
DL333-500	500 (123)	1000-1800	785	12	720	0.87	0.366	150	0.040	9-11	0.18	PD32	54x33x20
DL243-500	500 (120)	2000-2800	785	13	845	1.00	0.800	150	0.027	14-16	0.24	PD42	60x37x20
DL243-630	760 (110)	3600-4400	1190	9	405	1.10	0.700	160	0.027	14-16	0.24	PD42	60x37x20
DL243-800	880 (110)	2800-3400	1380	11	605	1.00	0.500	160	0.027	14-16	0.24	PD42	60x37x20
DL243-1000	1100 (110)	2000-2600	1727	14	980	0.85	0.300	160	0.027	14-16	0.24	PD42	60x37x20
DL343-630	630 (100)	2800-3600	989	12	720	1.00	1.070	150	0.027	14-16	0.24	PD42	60x37x20
DL153-800	800 (90)	4400-6000	1256	12	720	1.31	0.740	150	0.020	22-26	0.55	PD53	75x50x26
DL153-1000	1000 (100)	3800-5000	2500	18	1620	1.30	0.540	175	0.020	22-26	0.55	PD53	75x50x26
DL153-1250	1250 (115)	2200-3200	2095	26	3380	1.10	0.350	175	0.020	22-26	0.55	PD53	75x50x26
DL153-1600	1600 (100)	2200-3200	2515	27	3645	0.95	0.320	175	0.020	22-26	0.55	PD53	75x50x26
DL153-2000	2000 (100)	1600-2000	3140	30	4500	1.00	0.030	175	0.020	22-26	0.55	PD53	75x50x26
DL253-1250	1250 (100)	3200-4500	1962	28	3920	1.32	0.440	175	0.018	22-26	0.55	PD53	75x50x26
DL253-1600	1600 (110)	2200-3600	2500	32	5120	0.90	0.189	175	0.018	22-26	0.55	PD53	75x50x26
DL253-2000	2000 (101)	1000-1800	3140	30	4500	0.95	0.220	175	0.018	22-26	0.55	PD53	75x50x26
DL253-2500	2500 (100)	1600-2800	-	36	-	0.88	0.130	175	0.018	22-26	0.55	PD53	75x50x26
DL353-1600	1600 (100)	2200-3400	2512	26	3300	1.05	0.330	175	0.018	22-26	0.55	PD53	75x50x26
DL553-1600	1600 (85)	2800-4200	2512	30	13000	0.92	0.210	160	0.018	22-26	0.60	PD53	75x50x26
DL553-2000	2000 (85)	1600-3800	3140	33	13000	0.84	0.170	160	0.018	22-26	0.60	PD53	75x50x26
DL553-2500	2500 (85)	1600-3600	3925	36	13000	0.80	0.110	160	0.018	22-26	0.60	PD53	75x50x26
DL653-2000	2000 (85)	3400-3800	3140	33	13000	1.00	0.175	160	0.018	24-28	0.80	PD54	75x51x35
DL653-2500	2500 (85)	3400-3600	3925	36.3	13000	0.96	0.110	160	0.018	24-28	0.85	PD54	75x51x35
DL563-3200	3200 (100)	1800-3400	5024	46	20000	0.88	0.093	160	0.013	27-33	0.71	PD63	87x60x26
DL173-2500	2500 (103)	3200-4400	3925	40	8000	1.35	0.205	175	0.011	40-50	1.2	PD73	107x75x26
DL173-3200	3200 (100)	2400-3200	5000	45	10125	1.10	0.124	175	0.011	40-50	1.2	PD73	107x75x26
DL173-4000	3860 (100)	1600-2400	6060	50	12500	1.00	0.080	175	0.011	40-50	1.2	PD73	107x75x26
DL173-5000	5000 (84)	1000-1800	7850	60	18000	0.60	0.125	175	0.0085	40-50	1.5	D.F3	107x80x26
DL273-3200	3200 (103)	3000-3600	5024	42	8800	1.05	0.200	175	0.0085	40-50	1.5	D.F3	107x80x26
DL573-3200	3200 (100)	2400-3800	5024	40	25000	0.90	0.110	160	0.010	45-50	1.3	PD73	107x75x26
DL573-4000	4000 (100)	1600-3800	6280	50	25000	0.87	0.090	160	0.010	45-50	1.3	PD73	107x75x26
DL573-5000	5000 (100)	1200-1800	7850	60	25000	0.80	0.045	160	0.010	45-50	1.3	PD73	107x75x26
DL673-3200	3200 (100)	3400-3800	5024	40	25000	0.90	0.110	160	0.011	45-50	1.62	PD74	107x75x35
DL673-4000	4000 (100)	3400-3800	6280	50	25000	0.87	0.090	160	0.011	45-50	1.62	PD74	107x75x35

애벌란시 다이오드 ABB 파워 그리드 (히타치 에너지)

애벌란시 다이오드 5SDD 시리즈 ABB 파워 그리드 (히타치 에너지)는 전방 전류 I_FAV 정격이 600A에서 2700A까지, 역방향 차단 전압 V_RRM이 1100V에서 5000V까지 제공됩니다.

애벌란시 다이오드의 특징: 낮은 전도 상태 전압, 애벌란시 역 특성, 높은 운영 신뢰성, 병렬 운전 가능.

유형	IF(AV)M (TC=85°C)	VRRM	IFSM	VF0	rF	PRSM	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	패키지	교체 AS ENERGITM	데이터 시트
	A	V	kA	V	mΩ	kW	ºC	K/kW	K/kW	kN			PDF
5SDA 06D3807	690	3800	7.0	1.10	1.01	50	160	40	10	11	D	ADA 600-38-D-07
5SDA 06D4407		4400										ADA 600-44-D-07
5SDA 06D5007		5000										ADA 600-50-D-07
5SDA 07D3206	790	3200	7.6	1.01	0.72	50	160	40	10	11	D	ADA 700-32-D-06
5SDA 07D3806		3800										ADA 700-38-D-06
5SDA 08D2905	910	2900	9.2	0.93	0.52	50	160	40	10	11	D	ADA 800-29-D-05
5SDA 08D3205		3200										ADA 800-32-D-05
5SDA 09D2004	1020	2000	11.5	0.87	0.39	50	160	40	10	11	D	ADA 900-20-D-04
5SDA 09D2304		2300										ADA 900-23-D-04
5SDA 09D2604		2600										ADA 900-26-D-04
5SDA 10D1703	1140	1700	13.5	0.83	0.30	50	160	40	10	11	D	ADA 1000-17-D-03
5SDA 10D2003		2000										ADA 1000-20-D-03
5SDA 10D2303		2300										ADA 1000-23-D-03
5SDA 11D1102	1310	1100	15.0	0.74	0.25	50	160	40	10	11	D	ADA 1100-11-D-02
5SDA 11D1402		1400										ADA 1100-14-D-02
5SDA 11D1702		1700										ADA 1100-17-D-02
5SDA 14F3807	1410	3800	17.5	1.13	0.44	50	160	20	5	22	F	ADA 1400-38-F-07
5SDA 14F4407		4400										ADA 1400-44-F-07
5SDA 14F5007		5000										ADA 1400-50-F-07
5SDA 16F3206	1620	3200	20.5	1.03	0.32	50	160	20	5	22	F	ADA 1600-32-F-06
5SDA 16F3806		3800										ADA 1600-38-F-06
5SDA 19F2905	1870	2900	23.5	0.95	0.23	75	160	20	5	22	F	ADA 1900-29-F-05
5SDA 19F3205		3200										ADA 1900-32-F-05
5SDA 21F2604	2110	2600	26.0	0.89	0.17	75	160	20	5	22	F	ADA 2100-26-F-04
5SDA 21F2904		2900										ADA 2100-29-F-04
5SDA 21F3204		3200										ADA 2100-32-F-04
5SDA 24F1703	2350	1700	29.0	0.84	0.13	75	160	20	5	22	F	ADA 2400-17-F-03
5SDA 24F2003		2000										ADA 2400-20-F-03
5SDA 24F2303		2300										ADA 2400-23-F-03
5SDA 27F1402	2700	1400	31.0	0.79	0.09	100	160	20	5	22	F	ADA 2700-14-F-02
5SDA 27F1702		1700										ADA 2700-17-F-02
5SDA 27F2002		2000										ADA 2700-20-F-02

공기 냉각 및 수냉식 히트싱크 디스크형 정류기 다이오드용

반도체 장치는 고전류와 고역전압에서 작동할 때 실리콘 칩의 p-n 접합에서 고전력이 발생합니다.

공기 및 수냉식 히트싱크는 파워 정류기 다이오드를 냉각하는 데 사용됩니다.

히트싱크는 전력 손실 값과 냉각 표면의 면적에 따라 특성이 정의되며, 다이오드의 작동 전력에 필요한 열 방출을 기준으로 선택됩니다.

디스크형 정류기 다이오드에서 필요한 압축이 제공되는 것은 히트싱크와 조립된 경우에만 가능합니다.

전기적 손실을 최소화하고 열 방출을 극대화하려면 조립 시 필요한 압축력 Fm을 제공해야 합니다.

다이오드에 가해지는 축 방향 힘 Fm, 즉 다이오드 압축력의 범위는 패키지 직경(하우징 유형)에 따라 10에서 100 kN까지 다양하며, 이는 데이터시트에 명시되어 있습니다.

히트싱크는 Ø19 mm에서 Ø100 mm까지의 접촉 표면 직경을 가진 디스크(타블렛형) 반도체에 사용됩니다.

디스크형 정류기 다이오드용 히트싱크에 대한 추가 정보는 다음에서 확인할 수 있습니다:
"공기 냉각 히트싱크 O 시리즈", "공기 히트싱크 SF 시리즈", "수냉식 히트싱크 SS 시리즈".

디스크형 파워 정류기 다이오드 설치 권장사항:

히트 전도 및 전기 접촉의 신뢰성은 적절한 토크 (압축력)에 의해 보장됩니다.

조립 전에 비주얼 검사 (1)를 통해 접촉면에 기계적 손상이 없는지 확인하고, 알콜(톨루엔, 가솔린, 아세톤 등)로 세척 (2)합니다.

검사 후, 전류 접촉 부분을 고정하고 핀을 설치하여 구조물 정렬을 고정합니다.

열 전도 성능을 향상시키기 위해, 조립 전에 실리콘 열 전도성 페이스트를 얇은 층으로 도포 (3)하는 것이 권장되며, 이는 필수 조건은 아닙니다.

다이오드 (3), 냉각기의 두 번째 부분, 유리섬유 절연체 및 추력 와셔를 설치합니다.

트래버스를 나사선에 (4) 삽입하고 너트를 고르게 조입니다. 접촉면의 정렬 불량 및 평탄도를 확인합니다.

부품이 충분히 압축되어 있지만 움직일 수 있을 때, 냉각기를 평평한 표면에 놓고 접촉면 평행도에 대한 허용 오차를 (5) 확인합니다.

각각의 너트를 순차적으로 (약 1/4회전씩) 끝까지 조입니다 (6). 트래버스의 변형량은 달성된 압축력이 요구되는 값과 일치하는지 여부를 판단합니다.

조립 후, 패스너(너트와 와셔)는 부식을 방지하기 위해 추가로 고정해야 합니다.

파워 다이오드에 대한 팁 및 권장사항:

파워 다이오드는 모든 파라미터에서 한계 부하로 장시간 운전해서는 안 됩니다. 이 경우, 안전 계수는 장치의 필요한 신뢰도 수준에 의해 결정됩니다.

고장난 파워 다이오드는 교체되는 다이오드의 파라미터와 일치하는 다이오드로 교체해야 합니다.

고온 환경에서 작동할 때는 초냉각이 필요합니다.

파워 다이오드와 쿨러의 주기적인 청소를 통해 먼지와 오염물질을 제거하는 것이 적절한 열 방출을 보장하는 데 권장됩니다.

병렬로 연결된 파워 다이오드 간의 전류를 균등화하기 위해 유도성 전류 분배기(주로 꼬인 토로이드 와이어)를 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로, 또는 파워 다이오드입니다. 이 경우 전류 분배기의 효율성은 자기 와이어의 단면적에 의해 결정됩니다.

파워 다이오드를 직렬로 연결할 때 전압 불균형을 방지하려면 각 다이오드와 병렬로 연결된 션트 저항기를 사용해야 합니다. 과도 상태에서 전압 평형은 각 다이오드와 병렬로 연결된 커패시터를 통해 제공됩니다.

작동 중 고전압을 다루는 파워 다이오드를 절대로 만지지 마십시오.
