(EN)사이리스터 모듈 - 시리즈 개요, 사양, 데이터 시트
- 티리스터 모듈이란?
- 전력 티리스터 모듈 시리즈:
- 티리스터 모듈 SKKT 시리즈 Semikron
- 티리스터 모듈 AMKT 시리즈 AS ENERGITM

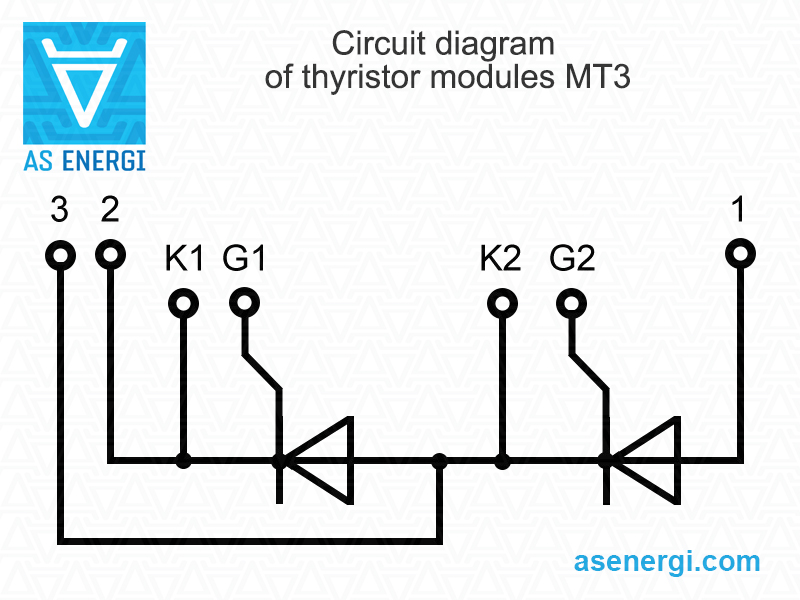

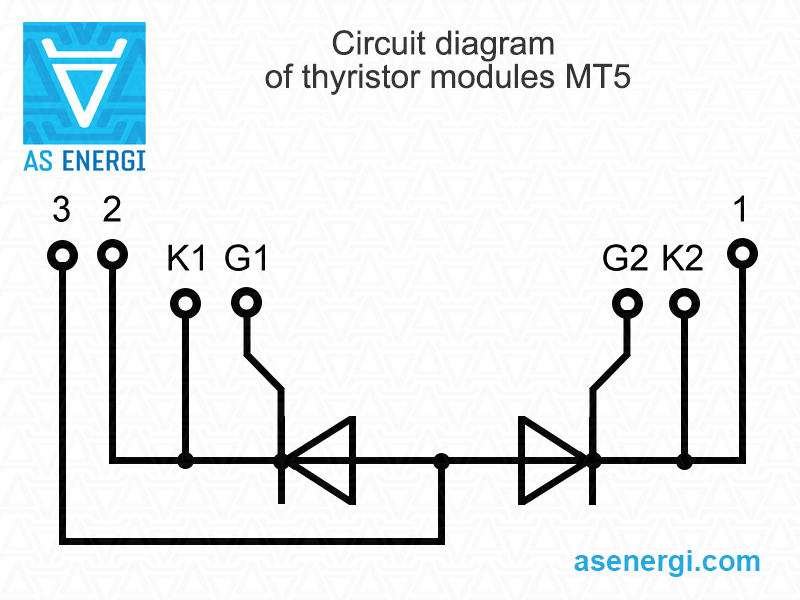

- 티리스터 모듈 MT3, MT4, MT5 시리즈 AS ENERGITM
- 티리스터 모듈 MTC 시리즈 AS ENERGITM
- 티리스터 모듈 MTK 시리즈 AS ENERGITM
- 티리스터 모듈 MTA 시리즈 AS ENERGITM
- 티리스터 모듈 TT 시리즈 Infineon Technologies

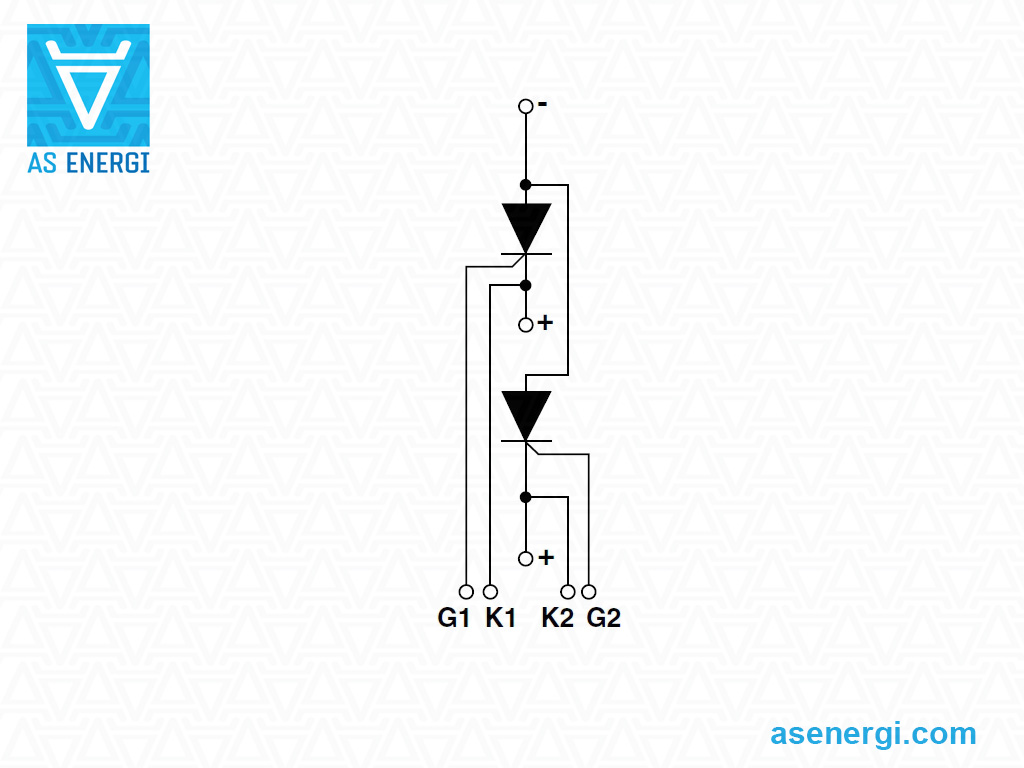

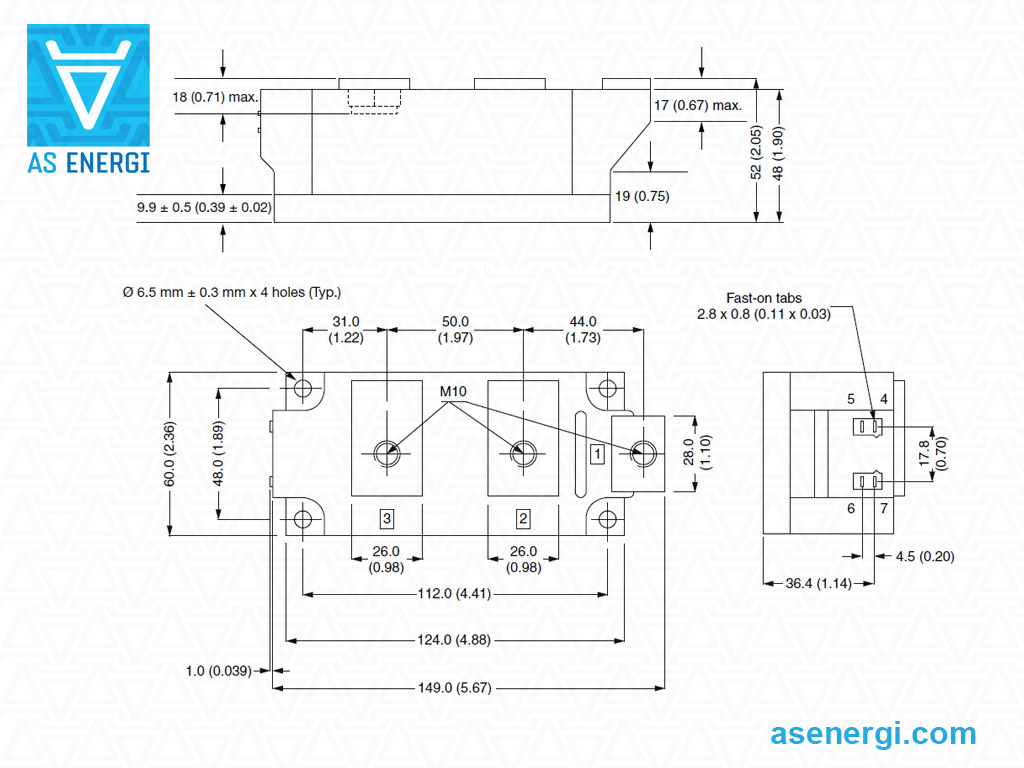

- 티리스터 모듈 VS-VSKT 시리즈 Vishay Semiconductors
- 전력 모듈 장착을 위한 권장 사항

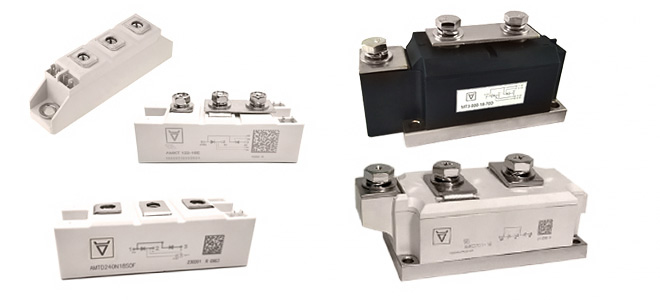

티리스터 모듈이란?
티리스터 모듈은 일반적으로 하나 또는 두 개의 반도체 요소(전력 티리스터)가 모듈 형태로 결합된 하이브리드 집합체입니다.
또한 위상 제어 티리스터 (PCT) – 시리즈 개요를 참조하십시오.
티리스터 모듈의 주요 기능은 스위치 역할을 하여 전력과 전류를 제어하는 것입니다. 전력 티리스터 모듈은 20A에서 1250A까지의 부하와 6500V까지의 전압을 가진 DC 및 AC 회로에서 사용됩니다.
전력 티리스터 모듈은 표준 산업 하우징 크기로 제조되며, 이는 다양한 제조업체의 모듈 교체 가능성을 단순화하고 기존 장비에 쉽게 통합할 수 있게 합니다.
강력한 모듈은 세 가지 다른 내부 구성으로 제공됩니다: 납땜 구조 – 접촉은 납땜층을 통해 형성됩니다; 본딩 구조 – 칩의 상단 전극과 DBC 간의 연결은 본딩 와이어를 통해 이루어집니다; 압력 접촉 구조 – 접촉은 압력을 통해 형성되며 납땜 없는 조립입니다.
모듈 구조의 장치에서는 내부 요소들이 금속 베이스와 전기적으로 분리되어 있어 여러 장치를 하나의 히트 싱크에 배치할 수 있으며, 이를 통해 컴팩트한 조합을 만들 수 있습니다.

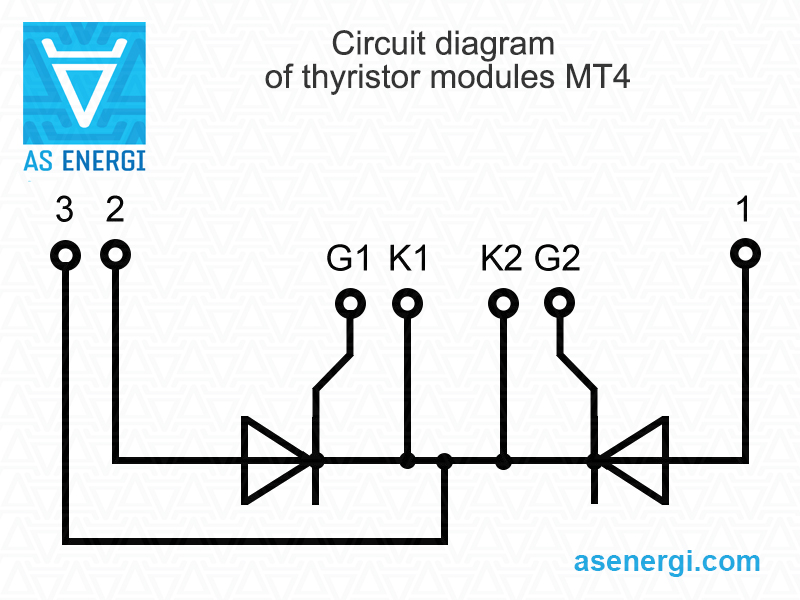

모듈은 거의 모든 위상 제어 또는 정류기 응용 프로그램을 위한 이중 및 단일 장치 토폴로지로 제공됩니다. 내부 연결 토폴로지:
 |
 |
 |
 |
| 하프 브리지 (공통 양극-음극) |
공통 음극 | 공통 양극 | 단일 사이리스터 |
티리스터 모듈은 게이트 전류에 펄스 전류를 적용하여 켭니다. 그러나 이는 래치형 반도체이므로, 티리스터는 설정된 수준의 지속적인 전류(홀딩 전류)가 도달할 때만 켜집니다.
DC 회로에서 끄려면, 게이트 전류를 홀딩 전류 이하로 낮추거나 커뮤테이션 회로를 사용하여 역전압을 적용해야 합니다. AC 회로에서는 전류가 양수일 때마다 게이트 전류에 펄스 전류를 적용해야 하며, 게이트 전류가 홀딩 전류 이하로 떨어지면 전류가 교차할 때 티리스터가 꺼집니다.
티리스터 모듈은 다양한 전력 설비에서 사용됩니다 – 전력 및 제어 장치, 전력 조절기, AC 조절기, 인버터, 모터 스타터 및 제어 장치, 고로 또는 화학 공정의 온도 제어 장치, 용접 장비, 저전압 소프트 스타터 및 범용 전원 공급 장치 등에서 사용됩니다.
다음 기사를 참조하십시오: 위상 제어 티리스터 (PCT), 빠른 티리스터, 빠른 스위칭 티리스터 – 시리즈 개요.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
SKKT 시리즈 세미크론 써리스터 모듈
SKKT 시리즈 써리스터 모듈 세미크론은 반도체 써리스터의 이중 토폴로지(써리스터-써리스터 타입)가 적용된 단일 구조입니다. DC 및 AC 회로에서 20A에서 570A까지의 부하와 최대 2200V의 역펄스 전압에 사용됩니다.

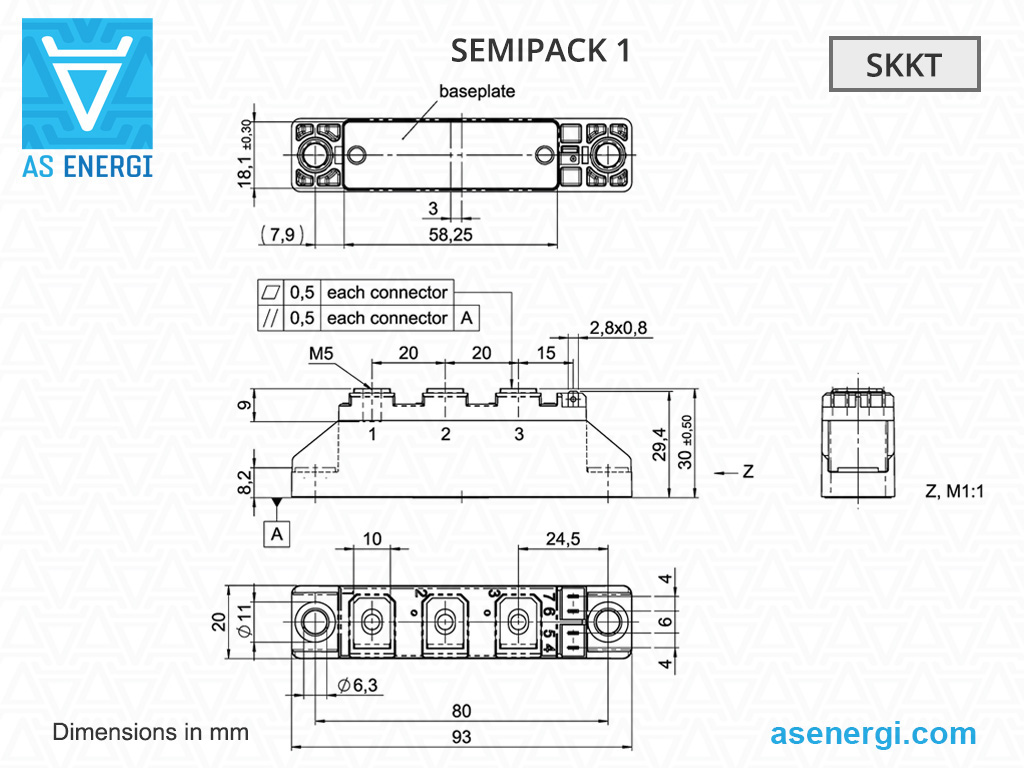

SKKT 써리스터 모듈은 표준 산업용 SEMIPACK 타입 케이스에 장착됩니다. SKKT 모듈의 전기 회로도 – 반 교차(공통 애노드-캐소드).
| 시리즈 | 유형 | ITAV/IFAV (TC=85ºC) |
VRRM / VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) | W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKT 20 | SKKT 20/08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
 |
| SKKT 20/12E | |||||||||||||
| SKKT 20/14E | |||||||||||||
| SKKT 20/16E | |||||||||||||
| SKKT 20B | SKKT 20B/08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 20B/12E | |||||||||||||
| SKKT 20B/14E | |||||||||||||
| SKKT 20B/16E | |||||||||||||
| SKKT 27 | SKKT 27/08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 27/12E | |||||||||||||
| SKKT 27/14E | |||||||||||||
| SKKT 27/16E | |||||||||||||
| SKKT 27B | SKKT 27B/08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 27B/12E | |||||||||||||
| SKKT 27B/14E | |||||||||||||
| SKKT 27B/16E | |||||||||||||
| SKKT 42 | SKKT 42/08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 42/12E | |||||||||||||
| SKKT 42/14E | |||||||||||||
| SKKT 42/16E | |||||||||||||
| SKKT 42/18E | |||||||||||||
| SKKT 42B | SKKT 42B/08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 42B/12E | |||||||||||||
| SKKT 42B/14E | |||||||||||||
| SKKT 42B/16E | |||||||||||||
| SKKT 42B/18E | |||||||||||||
| SKKT 57 | SKKT 57/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57/12E | |||||||||||||
| SKKT 57/14E | |||||||||||||
| SKKT 57/16E | |||||||||||||
| SKKT 57/18E | |||||||||||||
| SKKT 57B | SKKT 57B/08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57B/12E | |||||||||||||
| SKKT 57B/14E | |||||||||||||
| SKKT 57B/16E | |||||||||||||
| SKKT 57B/18E | |||||||||||||
| SKKT 57 H4 | SKKT 57/20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 57/22E H4 | |||||||||||||
| SKKT 58 | SKKT 58/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 58B | SKKT 58B/16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 72 | SKKT 72/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72/12E | |||||||||||||
| SKKT 72/14E | |||||||||||||
| SKKT 72/16E | |||||||||||||
| SKKT 72/18E | |||||||||||||
| SKKT 72B | SKKT 72B/08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72B/12E | |||||||||||||
| SKKT 72B/14E | |||||||||||||
| SKKT 72B/16E | |||||||||||||
| SKKT 72B/18E | |||||||||||||
| SKKT 72 H4 | SKKT 72/20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 72/22E H4 | |||||||||||||
| SKKT 92 | SKKT 92/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 92/12E | |||||||||||||
| SKKT 92/14E | |||||||||||||
| SKKT 92/16E | |||||||||||||
| SKKT 92/18E | |||||||||||||
| SKKT 92B | SKKT 92B/08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 92B/12E | |||||||||||||
| SKKT 92B/14E | |||||||||||||
| SKKT 92B/16E | |||||||||||||
| SKKT 92B/18E | |||||||||||||
| SKKT 106 | SKKT 106/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 106/12E | |||||||||||||
| SKKT 106/14E | |||||||||||||
| SKKT 106/16E | |||||||||||||
| SKKT 106/18E | |||||||||||||
| SKKT 106B | SKKT 106B/08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 106B/12E | |||||||||||||
| SKKT 106B/14E | |||||||||||||
| SKKT 106B/16E | |||||||||||||
| SKKT 106B/18E | |||||||||||||
| SKKT 107 | SKKT 107/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SKKT 107B | SKKT 107B/16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | SEMIPACK 1 93x20x30 |
|
| SEMIPACK 2 | |||||||||||||
| SKKT 122 | SKKT 122/08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 122/12E | |||||||||||||
| SKKT 122/14E | |||||||||||||
| SKKT 122/16E | |||||||||||||
| SKKT 122/18E | |||||||||||||
| SKKT 132 | SKKT 132/08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.19 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 132/12E | |||||||||||||
| SKKT 132/14E | |||||||||||||
| SKKT 132/16E | |||||||||||||
| SKKT 132/18E | |||||||||||||
| SKKT 132 H4 | SKKT 132/20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKT 132/22E H4 | |||||||||||||
| SKKT 162 | SKKT 162/08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 162/12E | |||||||||||||
| SKKT 162/14E | |||||||||||||
| SKKT 162/16E | |||||||||||||
| SKKT 162/18E | |||||||||||||
| SKKT 162 H4 | SKKT 162/20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | SEMIPACK 2 94x34x30 |
|
| SKKT 162/22E H4 | |||||||||||||
| SKKT 172 | SKKT 172/14E | 175 | 1400-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 172/16E | |||||||||||||
| SKKT 172/18E | |||||||||||||
| SKKT 215 | SKKT 215/16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | SEMIPACK 2 94x34x30 |
|
| SKKT 215/18E | |
||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKT 250 | SKKT 250/08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 250/12E | |||||||||||||
| SKKT 250/14E | |||||||||||||
| SKKT 250/16E | |||||||||||||
| SKKT 250/18E | |||||||||||||
| SKKT 273 | SKKT 273/12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKT 273/16E | |||||||||||||
| SKKT 273/18E | |||||||||||||
| SKKT 280 H4 | SKKT 280/20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 280/22E H4 | |
||||||||||||
| SKKT 323 | SKKT 323/12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | SEMIPACK 3 115x50x52 |
|
| SKKT 323/16E | |
||||||||||||
| SKKT 323/18E | |
||||||||||||
| SKKT 330 | SKKT 330/08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | SEMIPACK 3 115x50x52 |
|
| SKKT 330/12E | |||||||||||||
| SKKT 330/16E | |||||||||||||
| SKKT 330/18E | |||||||||||||

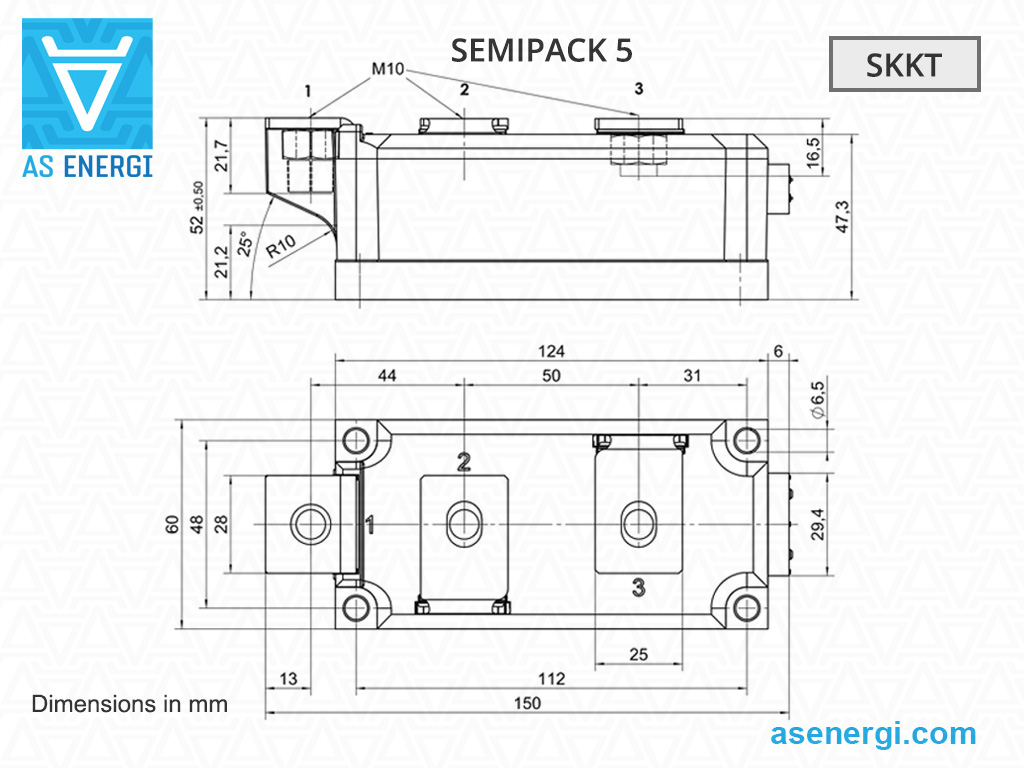

| SEMIPACK 5 | |||||||||||||
| SKKT 460 | SKKT 460/16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKT 460/22E H4 | |||||||||||||
| SKKT 570 | SKKT 570/12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | SEMIPACK 5 150x60x52 |
|
| SKKT 570/16E | |
||||||||||||
| SKKT 570/18E | |
||||||||||||
Other series of thyristor modules SKKT, general specifications
| 시리즈 | 유형 | ITAV/IFAV (TCASE) |
VRRM / VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) | W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| SEMIPACK 1 | |||||||||||||
| SKKT 19 | SKKT 19/06D | 18 (85ºC) 25 (60ºC) |
600-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 19/08D | |||||||||||||
| SKKT 19/12E | |||||||||||||
| SKKT 19/14E | |||||||||||||
| SKKT 19/16E | |||||||||||||
| SKKT 26 | SKKT 26/06D | 25 (85ºC) 32 (68ºC) |
600-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 26/08D | |||||||||||||
| SKKT 26/12E | |||||||||||||
| SKKT 26/14E | |||||||||||||
| SKKT 26/16E | |||||||||||||
| SKKT 26/18E | |||||||||||||
| SKKT 41 | SKKT 41/06D | 40 (85ºC) 48 (74ºC) |
600-2200 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 41/08D | |||||||||||||
| SKKT 41/12E | |||||||||||||
| SKKT 41/14E | |||||||||||||
| SKKT 41/16E | |||||||||||||
| SKKT 41/18E | |||||||||||||
| SKKT 41/20E | |||||||||||||
| SKKT 41/22E | |||||||||||||
| SKKT 56 | SKKT 56/06D | 55 (80ºC) 60 (74ºC) |
600-2200 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 56/08D | |||||||||||||
| SKKT 56/12E | |||||||||||||
| SKKT 56/14E | |||||||||||||
| SKKT 56/16E | |||||||||||||
| SKKT 56/18E | |||||||||||||
| SKKT 56/20E | |||||||||||||
| SKKT 56/22E | |||||||||||||
| SKKT 71 | SKKT 71/06D | 70 (85ºC) 80 (78ºC) |
600-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 71/08D | |||||||||||||
| SKKT 71/12E | |||||||||||||
| SKKT 71/14E | |||||||||||||
| SKKT 71/16E | |||||||||||||
| SKKT 71/18E | |||||||||||||
| SKKT 91 | SKKT 91/06D | 95 (85ºC) | 600-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 91/08D | |||||||||||||
| SKKT 91/12E | |||||||||||||
| SKKT 91/14E | |||||||||||||
| SKKT 91/16E | |||||||||||||
| SKKT 91/18E | |||||||||||||
| SKKT 105 | SKKT 105/06D | 106 (85ºC) 115 (80ºC) |
600-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | SEMIPACK 1 93x20x30 |
|
| SKKT 105/08D | |||||||||||||
| SKKT 105/12E | |||||||||||||
| SKKT 105/14E | |||||||||||||
| SKKT 105/16E | |||||||||||||
| SKKT 105/18E | |||||||||||||
| SEMIPACK 3 | |||||||||||||
| SKKT 131 | SKKT 131/08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKT 131/12E | |||||||||||||
| SKKT 131/14E | |||||||||||||
| SKKT 131/16E | |||||||||||||
| SKKT 131/18E | |||||||||||||
| SKKT 131/20E | |||||||||||||
| SKKT 131/22E | |||||||||||||
| SKKT 161 | SKKT 161/08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | SEMIPACK 3 115x50x52 |
|
| SKKT 161/12E | |||||||||||||
| SKKT 161/14E | |||||||||||||
| SKKT 161/16E | |||||||||||||
| SKKT 161/18E | |||||||||||||
| SKKT 210 | SKKT 210/08D | 210 (90ºC) 220 (88ºC) |
800-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | SEMIPACK 3 115x50x52 |
|
| SKKT 210/12E | |||||||||||||
| SKKT 210/14E | |||||||||||||
| SKKT 210/16E | |||||||||||||
| SKKT 210/18E | |||||||||||||
| SKKT 210/20E | |||||||||||||
| SKKT 210/22E | |||||||||||||
| SKKT 213 | SKKT 213/08D | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKT 213/12E | |||||||||||||
| SKKT 213/14E | |||||||||||||
| SKKT 213/16E | |||||||||||||
| SKKT 213/18E | |||||||||||||
| SKKT 213/20E | |||||||||||||
| SKKT 213/22E | |||||||||||||
| SKKT 253 | SKKT 253/08D | 253 (85ºC) | 800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | SEMIPACK 3 115x50x52 |
|
| SKKT 253/12E | |||||||||||||
| SKKT 253/14E | |||||||||||||
| SKKT 253/16E | |||||||||||||
| SKKT 253/18E | |||||||||||||
| SEMIPACK 5 | |||||||||||||
| SKKT 430 | SKKT 430/16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKT 430/20E H4 | |||||||||||||
| SKKT 430/22E H4 | |||||||||||||
| SKKT 500 | SKKT 500/08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | SEMIPACK 5 150x60x52 |
|
| SKKT 500/12E | |||||||||||||
| SKKT 500/14E | |||||||||||||
| SKKT 500/16E | |||||||||||||
| SKKT 500/18E | |||||||||||||

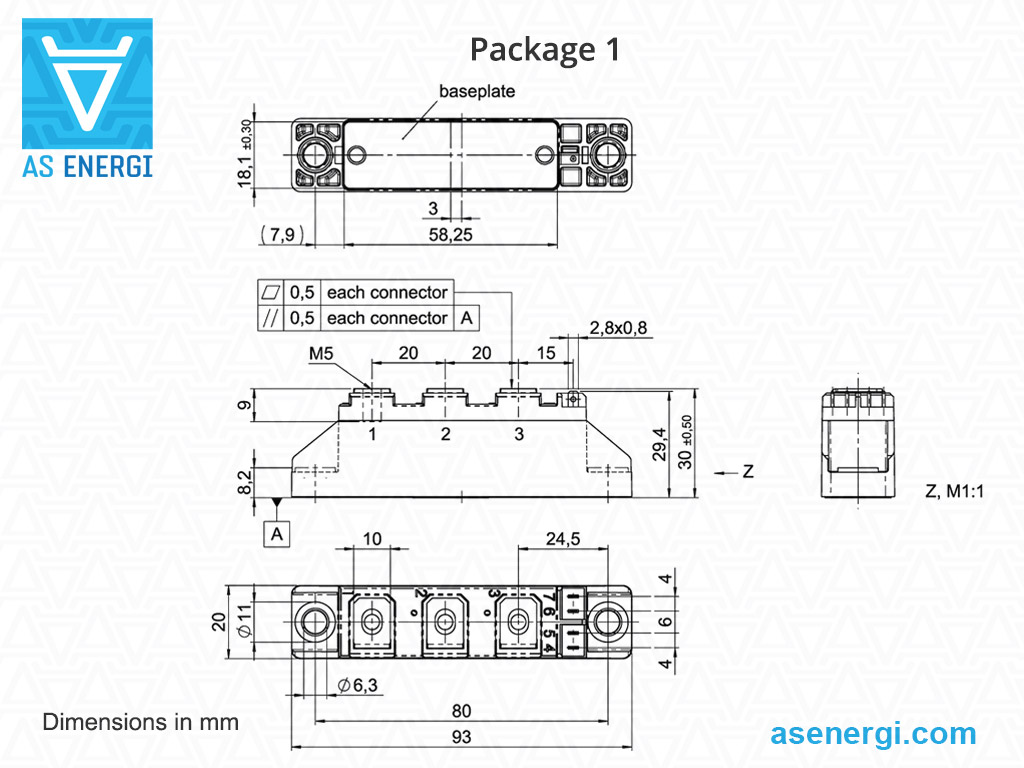

AMKT 시리즈 AS ENERGITM 써리스터 모듈
AMKT 시리즈 써리스터 모듈 AS ENERGITM는 SKKT 세미크론 써리스터 모듈의 교체용, 완전한 대체품입니다. DC 및 AC 회로에서 570A까지의 부하와 최대 2200V의 역펄스 전압에 사용됩니다.
듀얼 써리스터 모듈 AMKT는 산업 표준 하우징에 장착되어 기존 장비에 쉽게 통합할 수 있습니다. AMKT 모듈의 전기 회로도 – 반 교차(공통 애노드-캐소드).
| 시리즈 | 유형 | ITAV/IFAV (TC=85ºC) |
VRRM / VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) | W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| 패키지 1 | |||||||||||||
| AMKT 20 | AMKT 20-08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 20-12E | |||||||||||||
| AMKT 20-14E | |||||||||||||
| AMKT 20-16E | |||||||||||||
| AMKT 20B | AMKT 20B-08E | 20 | 800-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 20B-12E | |||||||||||||
| AMKT 20B-14E | |||||||||||||
| AMKT 20B-16E | |||||||||||||
| AMKT 27 | AMKT 27-08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 패키지 1 93x20x30 |
|
| AMKT 27-12E | |||||||||||||
| AMKT 27-14E | |||||||||||||
| AMKT 27-16E | |||||||||||||
| AMKT 27B | AMKT 27B-08E | 25 | 800-1600 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 패키지 1 93x20x30 |
|
| AMKT 27B-12E | |||||||||||||
| AMKT 27B-14E | |||||||||||||
| AMKT 27B-16E | |||||||||||||
| AMKT 42 | AMKT 42-08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | 패키지 1 93x20x30 |
|
| AMKT 42-12E | |||||||||||||
| AMKT 42-14E | |||||||||||||
| AMKT 42-16E | |||||||||||||
| AMKT 42-18E | |||||||||||||
| AMKT 42B | AMKT 42B-08E | 40 | 800-1800 | 850 | 3.6 | 1.00 | 4.5 | 80 | 125 | 0.69 | 95 | 패키지 1 93x20x30 |
|
| AMKT 42B-12E | |||||||||||||
| AMKT 42B-14E | |||||||||||||
| AMKT 42B-16E | |||||||||||||
| AMKT 42B-18E | |||||||||||||
| AMKT 57 | AMKT 57-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 57-12E | |||||||||||||
| AMKT 57-14E | |||||||||||||
| AMKT 57-16E | |||||||||||||
| AMKT 57-18E | |||||||||||||
| AMKT 57B | AMKT 57B-08E | 50 | 800-1800 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 57B-12E | |||||||||||||
| AMKT 57B-14E | |||||||||||||
| AMKT 57B-16E | |||||||||||||
| AMKT 57B-18E | |||||||||||||
| AMKT 57 H4 | AMKT 57-20E H4 | 50 | 2000-2200 | 1250 | 8.0 | 0.90 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 57-22E H4 | |||||||||||||
| AMKT 58 | AMKT 58-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | 패키지 1 93x20x30 |
|
| AMKT 58B | AMKT 58B-16E | 55 | 1600 | 1200 | 7.2 | 1.00 | 4.8 | 170 | 130 | 0.49 | 75 | 패키지 1 93x20x30 |
|
| AMKT 72 | AMKT 72-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 72-12E | |||||||||||||
| AMKT 72-14E | |||||||||||||
| AMKT 72-16E | |||||||||||||
| AMKT 72-18E | |||||||||||||
| AMKT 72B | AMKT 72B-08E | 70 | 800-1800 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 72B-12E | |||||||||||||
| AMKT 72B-14E | |||||||||||||
| AMKT 72B-16E | |||||||||||||
| AMKT 72B-18E | |||||||||||||
| AMKT 72 H4 | AMKT 72-20E H4 | 70 | 2000-2200 | 1450 | 10.5 | 0.90 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 72-22E H4 | |||||||||||||
| AMKT 92 | AMKT 92-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 92-12E | |||||||||||||
| AMKT 92-14E | |||||||||||||
| AMKT 92-16E | |||||||||||||
| AMKT 92-18E | |||||||||||||
| AMKT 92B | AMKT 92B-08E | 95 | 800-1800 | 1750 | 15 | 0.90 | 2.0 | 100 | 125 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 92B-12E | |||||||||||||
| AMKT 92B-14E | |||||||||||||
| AMKT 92B-16E | |||||||||||||
| AMKT 92B-18E | |||||||||||||
| AMKT 106 | AMKT 106-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 106-12E | |||||||||||||
| AMKT 106-14E | |||||||||||||
| AMKT 106-16E | |||||||||||||
| AMKT 106-18E | |||||||||||||
| AMKT 106B | AMKT 106B-08E | 106 | 800-1800 | 1900 | 18 | 0.90 | 2.0 | 100 | 130 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 106B-12E | |||||||||||||
| AMKT 106B-14E | |||||||||||||
| AMKT 106B-16E | |||||||||||||
| AMKT 106B-18E | |||||||||||||
| AMKT 107 | AMKT 107-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | 패키지 1 93x20x30 |
|
| AMKT 107B | AMKT 107B-16E | 119 | 1600 | 1900 | 18 | 0.90 | 3.35 | 200 | 130 | 0.20 | 75 | 패키지 1 93x20x30 |
|
| 패키지 2 | |||||||||||||
| AMKT 122 | AMKT 122-08E | 129 | 800-1800 | 3200 | 51.2 | 0.85 | 2.0 | 120 | 125 | 0.21 | 165 | 패키지 2 94x34x30 |
|
| AMKT 122-12E | |||||||||||||
| AMKT 122-14E | |||||||||||||
| AMKT 122-16E | |||||||||||||
| AMKT 122-18E | |||||||||||||
| AMKT 132 | AMKT 132-08E | 137 | 800-1800 | 4000 | 80 | 1.00 | 1.6 | 150 | 125 | 0.19 | 165 | 패키지 2 94x34x30 |
|
| AMKT 132-12E | |||||||||||||
| AMKT 132-14E | |||||||||||||
| AMKT 132-16E | |||||||||||||
| AMKT 132-18E | |||||||||||||
| AMKT 132 H4 | AMKT 132‑20E H4 | 128 | 2000-2200 | 3800 | 72 | 1.10 | 2.0 | 150 | 125 | 0.18 | 175 | 패키지 2 94x34x30 |
|
| AMKT 132‑22E H4 | |||||||||||||
| AMKT 162 | AMKT 162-08E | 156 | 800-1800 | 5000 | 125 | 0.85 | 1.5 | 150 | 125 | 0.18 | 165 | 패키지 2 94x34x30 |
|
| AMKT 162-12E | |||||||||||||
| AMKT 162-14E | |||||||||||||
| AMKT 162-16E | |||||||||||||
| AMKT 162-18E | |||||||||||||
| AMKT 162 H4 | AMKT 162-20E H4 | 143 | 2000-2200 | 4800 | 115 | 0.95 | 2.0 | 150 | 125 | 0.17 | 175 | 패키지 2 94x34x30 |
|
| AMKT 162-22E H4 | |||||||||||||
| AMKT 172 | AMKT 172-14E | 175 | 1400-1800 | 5000 | 125 | 0.83 | 1.3 | 175 | 125 | 0.164 | 165 | 패키지 2 94x34x30 |
|
| AMKT 172-16E | |||||||||||||
| AMKT 172-18E | |||||||||||||
| AMKT 215 | AMKT 215-16E | 215 | 1600-1800 | 5700 | 162.5 | 0.85 | 1.2 | 150 | 125 | 0.125 | 165 | 패키지 2 94x34x30 |
|
| AMKT 215-18E | |
||||||||||||
| 패키지 3 | |||||||||||||
| AMKT 250 | AMKT 250-08E | 250 | 800-1800 | 8000 | 405 | 0.93 | 0.45 | 150 | 130 | 0.15 | 600 | 패키지 3 115x50x52 |
|
| AMKT 250-12E | |||||||||||||
| AMKT 250-14E | |||||||||||||
| AMKT 250-16E | |||||||||||||
| AMKT 250-18E | |||||||||||||
| AMKT 273 | AMKT 273-12E | 273 | 1200-1800 | 8000 | 320 | 0.90 | 0.92 | 150 | 130 | 0.108 | 410 | 패키지 3 115x50x52 |
|
| AMKT 273-16E | |||||||||||||
| AMKT 273-18E | |||||||||||||
| AMKT 280 H4 | AMKT 280-20E H4 | 252 | 2000-2200 | 7500 | 281 | 0.90 | 0.75 | 150 | 125 | 0.116 | 600 | 패키지 3 115x50x52 |
|
| AMKT 280-22E H4 | |
||||||||||||
| AMKT 323 | AMKT 323-12E | 320 | 1200-1800 | 8200 | 336 | 0.81 | 0.85 | 150 | 130 | 0.095 | 410 | 패키지 3 115x50x52 |
|
| AMKT 323-16E | |
||||||||||||
| AMKT 323-18E | |
||||||||||||
| AMKT 330 | AMKT 330-08E | 305 | 800-1800 | 8000 | 320 | 0.80 | 0.60 | 150 | 130 | 0.116 | 600 | 패키지 3 115x50x52 |
|
| AMKT 330-12E | |||||||||||||
| AMKT 330-16E | |||||||||||||
| AMKT 330-18E | |||||||||||||
| 패키지 5 | |||||||||||||
| AMKT 460 | AMKT 460-16E | 460 | 1600-2200 | 15500 | 1200 | 0.88 | 0.45 | 200 | 130 | 0.074 | 1400 | 패키지 5 150x60x52 |
|
| AMKT 460-22E H4 | |||||||||||||
| AMKT 570 | AMKT 570-12E | 570 | 1200-1800 | 15500 | 1200 | 0.78 | 0.32 | 200 | 135 | 0.072 | 1400 | 패키지 5 150x60x52 |
|
| AMKT 570-16E | |
||||||||||||
| AMKT 570-18E | |
||||||||||||
Other series of Thyristor Modules AMKT, general specifications
| 시리즈 | 유형 | ITAV/IFAV (TCASE) |
VRRM / VDRM | ITSM IFSM |
I2t | VT(TO) | rT | tq | Tvj max | Rth(j-c) | W | 패키지, 치수 L×B×H |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | µs | ºC | ºC/W | g | mm | |||
| 패키지 1 | |||||||||||||
| AMKT 19 | AMKT 19-06D | 18 (85ºC) 25 (60ºC) |
600-1600 | 280 | 0.39 | 1.00 | 16 | 80 | 125 | 1.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 19-08D | |||||||||||||
| AMKT 19-12E | |||||||||||||
| AMKT 19-14E | |||||||||||||
| AMKT 19-16E | |||||||||||||
| AMKT 26 | AMKT 26-06D | 25 (85ºC) 32 (68ºC) |
600-1800 | 480 | 1.15 | 0.90 | 12 | 80 | 125 | 0.95 | 95 | 패키지 1 93x20x30 |
|
| AMKT 26-08D | |||||||||||||
| AMKT 26-12E | |||||||||||||
| AMKT 26-14E | |||||||||||||
| AMKT 26-16E | |||||||||||||
| AMKT 26-18E | |||||||||||||
| AMKT 41 | AMKT 41-06D | 40 (85ºC) 48 (74ºC) |
600-2200 | 850 | 3.6 | 1.0 | 4.5 | 80 | 125 | 0.69 | 95 | 패키지 1 93x20x30 |
|
| AMKT 41-08D | |||||||||||||
| AMKT 41-12E | |||||||||||||
| AMKT 41-14E | |||||||||||||
| AMKT 41-16E | |||||||||||||
| AMKT 41-18E | |||||||||||||
| AMKT 41-20E | |||||||||||||
| AMKT 41-22E | |||||||||||||
| AMKT 56 | AMKT 56-06D | 55 (80ºC) 60 (74ºC) |
600-2200 | 1250 | 8.0 | 0.9 | 3.5 | 80 | 125 | 0.60 | 95 | 패키지 1 93x20x30 |
|
| AMKT 56-08D | |||||||||||||
| AMKT 56-12E | |||||||||||||
| AMKT 56-14E | |||||||||||||
| AMKT 56-16E | |||||||||||||
| AMKT 56-18E | |||||||||||||
| AMKT 56-20E | |||||||||||||
| AMKT 56-22E | |||||||||||||
| AMKT 71 | AMKT 71-06D | 70 (85ºC) 80 (78ºC) |
600-1800 | 1450 | 10.5 | 0.9 | 3.5 | 80 | 125 | 0.37 | 95 | 패키지 1 93x20x30 |
|
| AMKT 71-08D | |||||||||||||
| AMKT 71-12E | |||||||||||||
| AMKT 71-14E | |||||||||||||
| AMKT 71-16E | |||||||||||||
| AMKT 71-18E | |||||||||||||
| AMKT 91 | AMKT 91-06D | 95 (85ºC) | 600-1800 | 1750 | 15 | 0.9 | 2.0 | 100 | 125 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 91-08D | |||||||||||||
| AMKT 91-12E | |||||||||||||
| AMKT 91-14E | |||||||||||||
| AMKT 91-16E | |||||||||||||
| AMKT 91-18E | |||||||||||||
| AMKT 105 | AMKT 105-06D | 106 (85ºC) 115 (80ºC) |
600-1800 | 1900 | 18 | 0.9 | 2.0 | 100 | 130 | 0.30 | 95 | 패키지 1 93x20x30 |
|
| AMKT 105-08D | |||||||||||||
| AMKT 105-12E | |||||||||||||
| AMKT 105-14E | |||||||||||||
| AMKT 105-16E | |||||||||||||
| AMKT 105-18E | |||||||||||||
| 패키지 3 | |||||||||||||
| AMKT 131 | AMKT 131-08D | 130 (92ºC) 150 (85ºC) |
800-2200 | 4000 | 80 | 1.0 | 1.4 | 150 | 130 | 0.20 | 820 | 패키지 3 115x50x52 |
|
| AMKT 131-12E | |||||||||||||
| AMKT 131-14E | |||||||||||||
| AMKT 131-16E | |||||||||||||
| AMKT 131-18E | |||||||||||||
| AMKT 131-20E | |||||||||||||
| AMKT 131-22E | |||||||||||||
| AMKT 161 | AMKT 161-08D | 160 (85ºC) 172 (81ºC) |
800-1800 | 5000 | 125 | 1.0 | 1.0 | 150 | 130 | 0.20 | 820 | 패키지 3 115x50x52 |
|
| AMKT 161-12E | |||||||||||||
| AMKT 161-14E | |||||||||||||
| AMKT 161-16E | |||||||||||||
| AMKT 161-18E | |||||||||||||
| AMKT 210 | AMKT 210-08D | 210 (90ºC) 220 (88ºC) |
800-2200 | 7500 | 281 | 0.95 | 0.6 | 150 | 130 | 0.15 | 940 | 패키지 3 115x50x52 |
|
| AMKT 210-12E | |||||||||||||
| AMKT 210-14E | |||||||||||||
| AMKT 210-16E | |||||||||||||
| AMKT 210-18E | |||||||||||||
| AMKT 210-20E | |||||||||||||
| AMKT 210-22E | |||||||||||||
| AMKT 213 | AMKT 213-08D | 213 (90ºC) 230 (85ºC) |
800-2200 | 7500 | 281 | 0.95 | 1.3 | 150 | 130 | 0.115 | 430 | 패키지 3 115x50x52 |
|
| AMKT 213-12E | |||||||||||||
| AMKT 213-14E | |||||||||||||
| AMKT 213-16E | |||||||||||||
| AMKT 213-18E | |||||||||||||
| AMKT 213-20E | |||||||||||||
| AMKT 213-22E | |||||||||||||
| AMKT 253 | AMKT 253-08D | 253 (85ºC) | 800-1800 | 8000 | 320 | 0.85 | 1.1 | 150 | 130 | 0.115 | 430 | 패키지 3 115x50x52 |
|
| AMKT 253-12E | |||||||||||||
| AMKT 253-14E | |||||||||||||
| AMKT 253-16E | |||||||||||||
| AMKT 253-18E | |||||||||||||
| 패키지 5 | |||||||||||||
| AMKT 430 | AMKT 430-16E | 430 (86ºC) 305 (100ºC) |
1600-2200 | 13000 | 845 | 0.95 | 0.35 | 200 | 125 | 0.068 | 1420 | 패키지 5 150x60x52 |
|
| AMKT 430-20E H4 | |||||||||||||
| AMKT 430-22E H4 | |||||||||||||
| AMKT 500 | AMKT 500-08E | 500 (89ºC) 390 (100ºC) |
800-1800 | 15000 | 1125 | 0.925 | 0.27 | 200 | 130 | 0.065 | 1420 | 패키지 5 150x60x52 |
|
| AMKT 500-12E | |||||||||||||
| AMKT 500-14E | |||||||||||||
| AMKT 500-16E | |||||||||||||
| AMKT 500-18E | |||||||||||||
MT3, MT4, MT5 시리즈 AS ENERGITM 써리스터 모듈
MT3, MT4, MT5 시리즈 파워 써리스터 모듈 AS ENERGITM는 두 개의 반도체 써리스터(써리스터-써리스터 타입)를 사용하는 모놀리식 설계입니다. DC 및 AC 회로에서 115A에서 1250A까지의 부하와 최대 6500V의 역펄스 전압에 사용됩니다.
두 위치 모듈은 서로 다른 스위칭 회로를 가지고 있습니다: MT3 – 반 교차(공통 애노드-캐소드); MT4 – 공통 캐소드 회로; MT5 – 공통 애노드 회로.
MT3, MT4, MT5 모듈의 설계 특징과 안정적인 매개변수의 갈바닉 분리에 의해 높은 전류를 전환할 때 높은 에너지 열사이클 저항과 저주파 써리스터 모듈의 신뢰할 수 있는 동작이 이루어집니다.

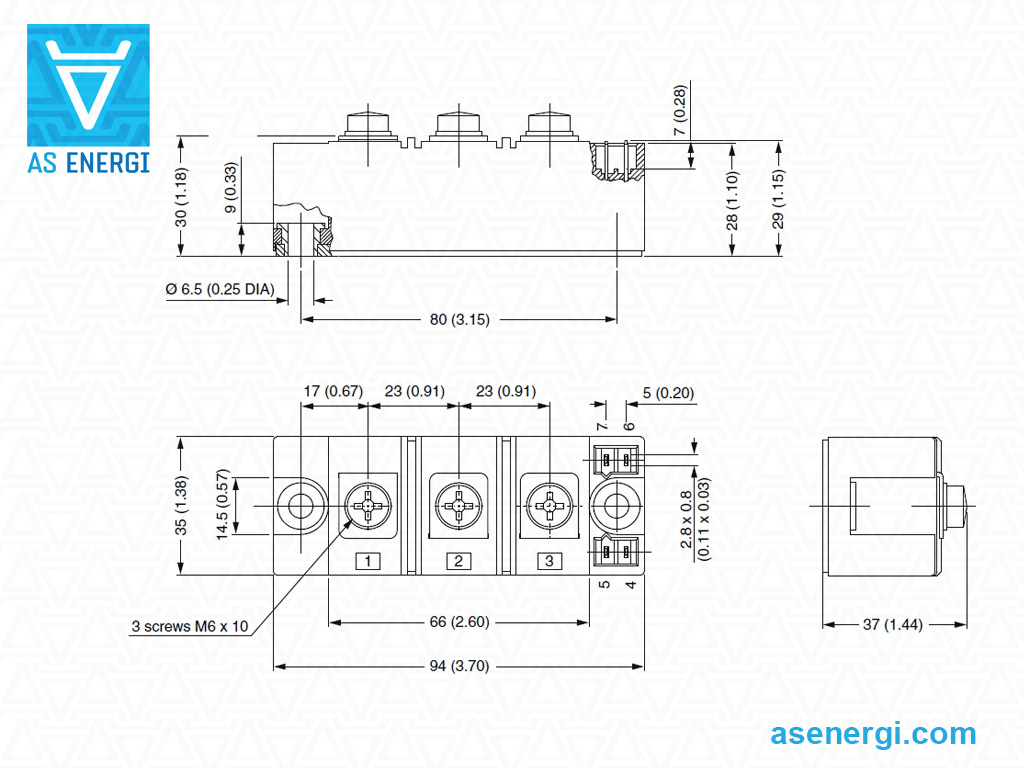

| 사진 | 유형 | ITAV (TC=85ºC) |
VRRM / VDRM | 연결 다이어그램 | 패키지 | 치수, mm | |
 |
MT3-115 | 115A | 3000 - 3600V |  |
F | 94x34x30 | |
|
MT4-115 | 115A | 3000 - 3600V |  |
F | 94x34x30 | |
|
MT3-125 | 125A | 2400 - 2800V | |
F | 94x34x30 | |
|
MT4-125 | 125A | 2400 - 2800V | |
F | 94x34x30 | |
|
MT3-130 | 130A | 2400 - 2800V | |
F | 94x34x30 | |
|
MT4-130 | 130A | 2400 - 2800V | |
F | 94x34x30 | |
|
MT3-160 | 160A | 2000 - 2200V | |
F | 94x34x30 | |
 |
MT3-160 | 160A | 3000 - 3600V | |
C1 | 92x52x50 | |
|
MT4-160 | 160A | 2000 - 2200V | |
F | 94x34x30 | |
|
MT4-160 | 160A | 3000 - 3600V | |
C1 | 92x52x50 | |
|
MT5-160 | 160A | 3000 - 3600V |  |
C1 | 92x52x50 | |
|
MT3-165 | 165A | 2000 - 2200V | |
F | 94x34x30 | |
|
MT4-165 | 165A | 2000 - 2200V | |
F | 94x34x30 | |
|
MT3-200 | 200A | 1000 - 1800V | |
F | 94x34x30 | |
|
MT3-200 | 200A | 2600 - 2800V | |
C1 | 92x52x50 | |
|
MT4-200 | 200A | 1000 - 1800V | |
F | 94x34x30 | |
|
MT4-200 | 200A | 2600 - 2800V | |
C1 | 92x52x50 | |
|
MT5-200 | 200A | 2600 - 2800V | |
C1 | 92x52x50 | |
|
MT3-201 | 201A | 1000 - 1800V | |
F | 94x34x30 | |
|
MT4-201 | 201A | 1000 - 1800V | |
F | 94x34x30 | |
|
MT5-201 | 201A | 1000 - 1800V | |
F | 94x34x30 | |
 |
MT3-240 | 240A | 4600 - 6500 |
|

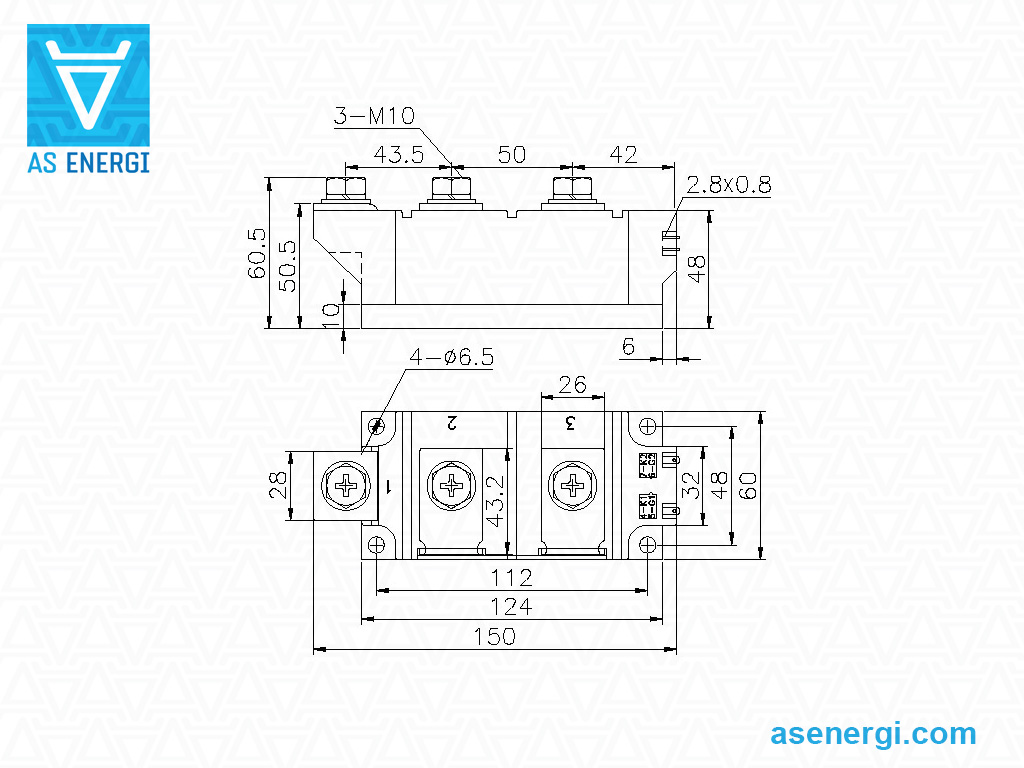

A2 | 124x60x52 | |
|
MT4-240 | 240A | 4600 - 6500V | |
A2 | 124x60x52 | |
|
MT5-240 | 240A | 4600 - 6500V | |
A2 | 124x60x52 | |
|
MT3-250 | 250A | 2000 - 2400V | |
C1 | 92x52x50 | |
|
MT3-250 | 250A | 3800 - 4400V | |
A2 | 124x60x52 | |
|
MT4-250 | 250A | 2000 - 2400V | |
C1 | 92x52x50 | |
|
MT4-250 | 250A | 3800 - 4400V | |
A2 | 124x60x52 | |
|
MT5-250 | 250A | 2000 - 2400V | |
C1 | 92x52x50 | |
|
MT5-250 | 250A | 3800 - 4400V | |
A2 | 124x60x52 | |
|
MT3-260 | 260A | 3800 - 4400V | |
A2 | 124x60x52 | |
|
MT4-260 | 260A | 3800 - 4400V | |
A2 | 124x60x52 | |
|
MT5-260 | 260A | 3800 - 4400V | |
A2 | 124x60x52 | |
|
MT3-320 | 320A | 1000 - 1800V | |
C1 | 92x52x50 | |
|
MT3-320 | 320A | 3000 - 3600V | |
A2 | 124x60x52 | |
|
MT4-320 | 320A | 1000 - 1800V | |
C1 | 92x52x50 | |
|
MT4-320 | 320A | 3000 - 3600V | |
A2 | 124x60x52 | |
|
MT5-320 | 320A | 1000 - 1800V | |
C1 | 92x52x50 | |
|
MT5-320 | 320A | 3000 - 3600V | |
A2 | 124x60x52 | |
|
MT3-400 | 400A | 2000 - 2800V | |
A2 | 124x60x52 | |
 |
MT3-400 | 400A | 3800 - 4400V |  |

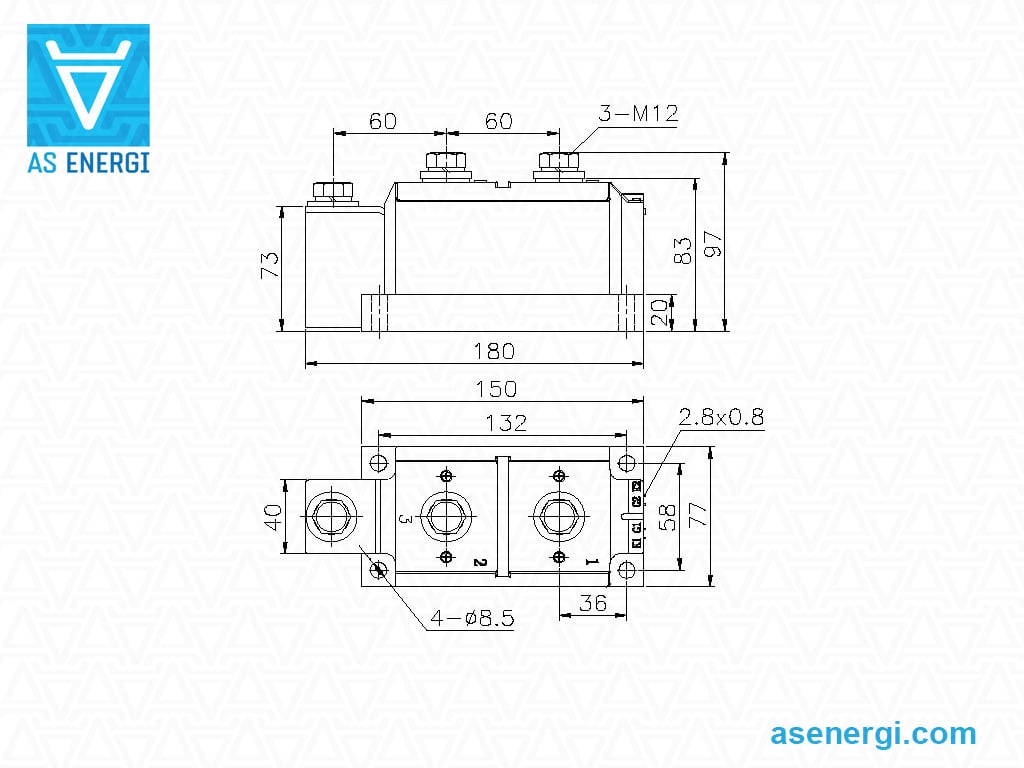

D | 150x77x84 | |
|
MT4-400 | 400A | 2000 - 2800V | |
A2 | 124x60x52 | |
|
MT4-400 | 400A | 3800 - 4400V |  |
D | 150x77x84 | |
|
MT5-400 | 400A | 2000 - 2800V | |
A2 | 124x60x52 | |
|
MT5-400 | 400A | 3800 - 4400V |  |
D | 150x77x84 | |
|
MT3-430 | 430A | 2000 - 2400V | |
A2 | 124x60x52 | |
|
MT4-430 | 430A | 2000 - 2400V | |
A2 | 124x60x52 | |
|
MT5-430 | 430A | 2000 - 2400V | |
A2 | 124x60x52 | |
|
MT3-500 | 500A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT3-500 | 500A | 3000 - 3600V | |
D | 150x77x84 | |
|
MT4-500 | 500A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT4-500 | 500A | 3000 - 3600V | |
D | 150x77x84 | |
|
MT5-500 | 500A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT5-500 | 500A | 3000 - 3600V | |
D | 150x77x84 | |
|
MT3-540 | 540A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT4-540 | 540A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT5-540 | 540A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT3-595 | 595A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT4-595 | 595A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT5-595 | 595A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT3-630 | 630A | 1000 - 1200V | |
A2 | 124x60x52 | |
|
MT3-630 | 630A | 2600 - 2800V | |
D | 150x77x84 | |
|
MT4-630 | 630A | 1000 - 1200V | |
A2 | 124x60x52 | |
|
MT4-630 | 630A | 2600 - 2800V | |
D | 150x77x84 | |
|
MT5-630 | 630A | 1000 - 1200V | |
A2 | 124x60x52 | |
|
MT5-630 | 630A | 2600 - 2800V | |
D | 150x77x84 | |
|
MT3-650 | 650A | 1000 - 1200V | |
A2 | 124x60x52 | |
|
MT4-650 | 650A | 1000 - 1200V | |
A2 | 124x60x52 | |
|
MT5-650 | 650A | 1000 - 1200V | |
A2 | 124x60x52 | |
|
MT3-700 | 700A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT4-700 | 700A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT5-700 | 700A | 1400 - 1800V | |
A2 | 124x60x52 | |
|
MT3-740 | 740A | 2000 - 2400V | |
D | 150x77x84 | |
|
MT4-740 | 740A | 2000 - 2400V | |
D | 150x77x84 | |
|
MT5-740 | 740A | 2000 - 2400V | |
D | 150x77x84 | |
|
MT3-800 | 800A | 1400 - 1800V | |
D | 150x77x84 | |
|
MT4-800 | 800A | 1400 - 1800V | |
D | 150x77x84 | |
|
MT5-800 | 800A | 1400 - 1800V | |
D | 150x77x84 | |
|
MT3-1000 | 1000A | 1000 - 1200V | |
D | 150x77x84 | |
|
MT4-1000 | 1000A | 1000 - 1200V | |
D | 150x77x84 | |
|
MT5-1000 | 1000A | 1000 - 1200V | |
D | 150x77x84 | |
|
MT3-1250 | 1250A | 100 - 800V | |
D | 150x77x84 | |
|
MT4-1250 | 1250A | 100 - 800V | |
D | 150x77x84 | |
|
MT5-1250 | 1250A | 100 - 800V | |
D | 150x77x84 | |
MTC 시리즈 AS ENERGITM 써리스터 모듈
MTC, MTK, MTA 시리즈 파워 써리스터 모듈 AS ENERGITM는 산업 표준 하우징에 이중 반도체 토폴로지(두 스위치): 써리스터-써리스터 타입으로 장착되어 있습니다. DC 및 AC 회로에서 1200A까지의 부하와 최대 3600V의 역펄스 전압에 사용됩니다. 이 써리스터 모듈은 높은 전기적 및 열적 사이클링 능력을 특징으로 하며, 이는 고도의 신뢰성과 장기간의 사용 수명을 보장합니다.
써리스터 모듈은 서로 다른 스위칭 회로(전기 회로도)를 가지고 있습니다: МТC – 반 교차(공통 애노드-캐소드); МТK – 공통 캐소드; МТA – 공통 애노드.
또한 써리스터 모듈 제품 라인에는 수냉식 모듈이 있으며, 이 모듈은 W 기호로 표시됩니다.
| 시리즈 | IT(AV) (TC) |
VDRM VRRM |
ITSM | I2t | dv/dt | di/dt | IDRM IRRM |
VTM/ ITM |
VT(TO) | rT | Rth(j-c) | W | 개요 치수 |
데이터 시트 |
| A (°C) | V | kA | kA2·s | V/µs | A/µs | mA | V/A | V | mΩ | °C/W | g | |||
| MTC26 | 26 (85) | 600-1800 | 0.65 | 2.1 | 800 | 50 | 8 | 1.69/80 | 0.85 | 9.68 | 0.950 | 115 | 92x20x30 | |
| MTC26 | 26 (85) | 1900-2500 | 0.65 | 2.1 | 800 | 50 | 10 | 1.82/80 | 0.85 | 9.68 | 0.95 | 115 | 92x20x30 | |
| MTC40 | 40 (85) | 600-1800 | 1.15 | 6.6 | 800 | 50 | 8 | 1.60/120 | 0.85 | 5.57 | 0.650 | 115 | 92x20x30 | |
| MTC40 | 40 (85) | 1900-2500 | 1.15 | 6.6 | 800 | 50 | 10 | 1.85/120 | 0.85 | 5.57 | 0.65 | 115 | 92x20x30 | |
| MTC55 | 55 (85) | 600-1800 | 1.50 | 11.3 | 800 | 50 | 8 | 1.50/170 | 0.85 | 3.47 | 0.530 | 115 | 92x20x30 | |
| MTC55 | 55 (85) | 1900-2500 | 1.50 | 11.3 | 800 | 50 | 10 | 1.96/170 | 0.85 | 4.80 | 0.49 | 115 | 92x20x30 | |
| MTC70 | 70 (85) | 600-1800 | 1.70 | 14.5 | 800 | 50 | 10 | 1.48/210 | 0.80 | 2.64 | 0.410 | 115 | 92x20x30 | |
| MTC70 | 70 (85) | 1900-2500 | 1.70 | 14.5 | 800 | 50 | 12 | 1.93/210 | 0.85 | 3.50 | 0.39 | 115 | 92x20x30 | |
| MTC90 | 90 (85) | 600-1800 | 2.25 | 25 | 800 | 50 | 10 | 1.70/270 | 0.80 | 3.01 | 0.28 | 160 | 94x25x35 | |
| MTC90 | 90 (85) | 1900-2500 | 2.25 | 25 | 800 | 100 | 12 | 2.12/270 | 0.85 | 3.26 | 0.28 | 160 | 94x25x35 | |
| MTC110 | 110 (85) | 600-1800 | 2.8 | 39 | 800 | 100 | 12 | 1.69/330 | 0.80 | 2.29 | 0.250 | 160 | 94x25x35 | |
| MTC110 | 110 (85) | 1900-2500 | 2.8 | 39 | 800 | 100 | 15 | 1.95/330 | 0.85 | 2.25 | 0.25 | 160 | 94x25x35 | |
| MTC110 | 110 (85) | 2600-3600 | 2.80 | 39 | 800 | 100 | 18 | 2.68/330 | 1.15 | 2.88 | 0.19 | 320 | 94x36x30 | |
| MTC135 | 135 (85) | 600-1800 | 3.6 | 65 | 800 | 100 | 15 | 1.75/410 | 0.80 | 2.85 | 0.200 | 320 | 94x36x30 | |
| MTC135 | 135 (85) | 1900-2500 | 3.6 | 65 | 800 | 100 | 25 | 1.96/410 | 0.85 | 1.91 | 0.20 | 320 | 94x36x30 | |
| MTC135 | 135 (85) | 2600-3600 | 3.60 | 65 | 800 | 100 | 25 | 2.35/410 | 0.94 | 2.40 | 0.17 | 320 | 94x36x30 | |
| MTC160 | 160 (85) | 600-1800 | 6.0 | 180 | 800 | 100 | 15 | 1.70.480 | 0.80 | 1.69 | 0.170 | 320 | 94x36x30 | |
| MTC160 | 160 (85) | 1900-2500 | 6.0 | 180 | 800 | 100 | 25 | 1.90/480 | 0.85 | 1.53 | 0.17 | 320 | 94x36x30 | |
| MTC182 | 182 (85) | 600-1800 | 7.0 | 245 | 800 | 100 | 20 | 1.62/550 | 0.80 | 1.26 | 0.160 | 320 | 94x36x30 | |
| MTC182 | 182 (85) | 1900-2500 | 7.0 | 245 | 800 | 100 | 25 | 1.84/550 | 0.85 | 1.21 | 0.16 | 320 | 94x36x30 | |
| MTC200 | 200 (85) | 600-1800 | 8.0 | 320 | 800 | 100 | 25 | 1.65/600 | 0.80 | 1.27 | 0.140 | 860 | 92x50x50 | |
| MTC200 | 200 (85) | 1900-2500 | 8.0 | 320 | 800 | 100 | 35 | 1.90/600 | 0.85 | 1.14 | 0.14 | 860 | 92x50x50 | |
| MTC200 | 200 (85) | 2600-3600 | 8.0 | 320 | 800 | 100 | 35 | 2.55/600 | 0.96 | 1.30 | 0.12 | 860 | 92x50x50 | |
| MTC250 | 250 (85) | 600-1800 | 9.0 | 405 | 800 | 100 | 25 | 1.57/750 | 0.80 | 0.85 | 0.120 | 860 | 92x50x50 | |
| MTC250 | 250 (85) | 1900-2500 | 9.0 | 405 | 800 | 100 | 35 | 1.73/750 | 0.80 | 0.85 | 0.120 | 860 | 92x50x50 | |
| MTC250 | 250 (85) | 2600-3600 | 9.0 | 405 | 800 | 100 | 35 | 2.63/750 | 0.91 | 0.90 | 0.11 | 860 | 92x50x50 | |
| MTC285 | 285 (85) | 600-1800 | 9.1 | 414 | 800 | 100 | 25 | 1.45/750 | 0.80 | 0.53 | 0.12 | 860 | 92x50x50 | |
| MTC300 | 300 (85) | 600-1800 | 9.2 | 423 | 800 | 100 | 35 | 1.58/900 | 0.80 | 0.72 | 0.10 | 1350 | 108x62x52 | |
| MTC300 | 300 (85) | 1900-2500 | 9.2 | 423 | 800 | 100 | 45 | 1.68/900 | 0.85 | 0.65 | 0.10 | 1350 | 108x62x52 | |
| MTC300 | 300 (85) | 2600-3600 | 9.2 | 423 | 800 | 100 | 50 | 2.45/900 | 0.93 | 1.0 | 008 | 1350 | 108x62x52 | |
| MTC350 | 350 (85) | 600-1800 | 11.0 | 605 | 800 | 100 | 35 | 1.45/1050 | 0.95 | 0.36 | 0.090 | 1350 | 108x62x52 | |
| MTC350 | 350 (85) | 1900-2500 | 11 | 605 | 800 | 100 | 45 | 1.89/1050 | 0.84 | 0.50 | 0.09 | 1350 | 108x62x52 | |
| MTC400 | 400 (85) | 600-1800 | 12.5 | 781 | 800 | 100 | 35 | 1.52/1200 | 0.80 | 0.49 | 0.080 | 2040 | 124x66x64 | |
| MTC400 | 400 (85) | 1900-2500 | 12.5 | 781 | 800 | 100 | 45 | 1.94/1200 | 0.83 | 0.42 | 0.08 | 1350 | 108x62x52 | |
| MTC400 | 400 (85) | 2600-3600 | 12.5 | 781 | 800 | 100 | 50 | 2.35/1200 | 0.98 | 0.88 | 0.054 | 2300 | 135x76x62 | |
| MTC400-W | 400 (55) | 600-1800 | 12.5 | 781 | 800 | 100 | 35 | 1.90/1200 | 0.8 | 0.8 | 0.11 | 1300 | 92x50x57 | |
| MTC400-W | 400 (55) | 1900-2500 | 12.5 | 781 | 800 | 100 | 45 | 2.18/1200 | 0.82 | 0.79 | 0.11 | 1300 | 92x50x57 | |
| MTC400-W | 400 (55) | 2600-3600 | 12.5 | 781 | 800 | 100 | 50 | 2.85/1200 | 1.12 | 1.25 | 0.073 | 1820 | 108x62x58 | |
| MTC500 | 500 (85) | 600-1800 | 14.5 | 1051 | 800 | 100 | 35 | 1.44/1500 | 0.80 | 0.34 | 0.065 | 2040 | 124x66x64 | |
| MTC500 | 500 (85) | 1900-2500 | 14.5 | 1051 | 800 | 100 | 45 | 1.92/1500 | 0.85 | 0.39 | 0.06 | 2300 | 135x76x62 | |
| MTC500-W | 500 (55) | 600-1800 | 14.5 | 1051 | 800 | 100 | 35 | 1.90/1500 | 0.80 | 0.64 | 0.087 | 1820 | 108x62x58 | |
| MTC500-W | 500 (55) | 1900-2500 | 14.5 | 1051 | 800 | 100 | 45 | 2.15/1500 | 0.87 | 0.78 | 0.073 | 1820 | 108x62x58 | |
| MTC500-W | 500 (55) | 2600-3600 | 14.5 | 1051 | 800 | 100 | 50 | 2.95/1500 | 1.09 | 1.19 | 0.054 | 2600 | 135x76x68 | |
| MTC570 | 570 (85) | 600-1800 | 15 | 1125 | 800 | 100 | 35 | 1.45/1600 | 0.80 | 0.20 | 0.065 | 1300 | 124x60x51 | |
| MTC600 | 600 (85) | 600-1800 | 16 | 1280 | 800 | 100 | 45 | 1.45/1800 | 0.80 | 0.28 | 0.054 | 2300 | 135x76x62 | |
| MTC600 | 600 (85) | 1900-2500 | 16 | 1280 | 800 | 100 | 50 | 1.80/1800 | 0.88 | 0.24 | 0.054 | 2300 | 135x76x62 | |
| MTC600-W | 600 (55) | 600-1800 | 16 | 1280 | 800 | 100 | 45 | 1.90/1800 | 0.80 | 0.53 | 0.073 | 1820 | 108x62x58 | |
| MTC600-W | 600 (55) | 1900-2500 | 16 | 1280 | 800 | 100 | 50 | 2.15/1800 | 0.89 | 0.83 | 0.054 | 2600 | 135x76x68 | |
| MTC600-W | 600 (55) | 2600-3600 | 16 | 1280 | 800 | 100 | 55 | 2.95/1800 | 1.02 | 0.95 | 0.048 | 2600 | 135x76x68 | |
| MTC800 | 800 (85) | 600-1800 | 22 | 2420 | 800 | 100 | 45 | 1.86/2400 | 0.80 | 0.20 | 0.042 | 3500 | 150x76x78 | |
| MTC800-W | 800 (55) | 600-1800 | 22 | 2420 | 800 | 100 | 45 | 1.95/1800 | 0.80 | 0.42 | 0.054 | 2600 | 135x76x68 | |
| MTC800-W | 800 (55) | 1900-2500 | 22 | 2420 | 800 | 100 | 50 | 2.35/1800 | 0.88 | 0.47 | 0.048 | 2600 | 135x76x68 | |
| MTC1000 | 1000 (85) | 600-1800 | 28 | 3920 | 800 | 100 | 55 | 1.96/3000 | 0.80 | 0.15 | 0.034 | 3800 | 150x77x83 | |
| MTC1000-W | 1000 (55) | 600-1800 | 28 | 3920 | 800 | 100 | 55 | 1.95/3000 | 0.81 | 0.21 | 0.052 | 3600 | 150x76x78 | |
| MTC1200 | 1200 (85) | 600-1800 | 34 | 5780 | 800 | 100 | 55 | 1.76/3000 | 0.80 | 0.09 | 0.031 | 3800 | 150x77x83 | |
MTC...W – water-cooling modules
MTK 시리즈 AS ENERGITM 써리스터 모듈
MTK 시리즈 써리스터 모듈 AS ENERGITM는 DC 및 AC 회로에서 1200A까지의 부하와 최대 3600V의 역펄스 전압에 사용됩니다. MTK 모듈의 전기 회로도 – 공통 캐소드.
써리스터 모듈 제품 라인에는 수냉식 모듈이 있으며, 이 모듈은 W 기호로 표시됩니다.
| 시리즈 | IT(AV) (TC) |
VDRM VRRM |
ITSM | I2t | dv/dt | di/dt | IDRM IRRM |
VTM/ ITM |
VT(TO) | rT | Rth(j-c) | W | 개요 치수 |
데이터 시트 |
| A (°C) | V | kA | kA2·s | V/µs | A/µs | mA | V/A | V | mΩ | °C/W | g | |||
| MTK26 | 26 (85) | 600-1800 | 0.65 | 2.1 | 800 | 50 | 8 | 1.69/80 | 0.85 | 9.68 | 0.950 | 115 | 92x20x30 | |
| MTK26 | 26 (85) | 1900-2500 | 0.65 | 2.1 | 800 | 50 | 10 | 1.82/80 | 0.85 | 9.68 | 0.95 | 115 | 92x20x30 | |
| MTK40 | 40 (85) | 600-1800 | 1.15 | 6.6 | 800 | 50 | 8 | 1.60/120 | 0.85 | 5.57 | 0.650 | 115 | 92x20x30 | |
| MTK40 | 40 (85) | 1900-2500 | 1.15 | 6.6 | 800 | 50 | 10 | 1.85/120 | 0.85 | 5.57 | 0.65 | 115 | 92x20x30 | |
| MTK55 | 55 (85) | 600-1800 | 1.50 | 11.3 | 800 | 50 | 8 | 1.50/170 | 0.85 | 3.47 | 0.530 | 115 | 92x20x30 | |
| MTK55 | 55 (85) | 1900-2500 | 1.50 | 11.3 | 800 | 50 | 10 | 1.96/170 | 0.85 | 4.80 | 0.49 | 115 | 92x20x30 | |
| MTK70 | 70 (85) | 600-1800 | 1.70 | 14.5 | 800 | 50 | 10 | 1.48/210 | 0.80 | 2.64 | 0.410 | 115 | 92x20x30 | |
| MTK70 | 70 (85) | 1900-2500 | 1.70 | 14.5 | 800 | 50 | 12 | 1.93/210 | 0.85 | 3.50 | 0.39 | 115 | 92x20x30 | |
| MTK90 | 90 (85) | 600-1800 | 2.25 | 25 | 800 | 50 | 10 | 1.70/270 | 0.80 | 3.01 | 0.28 | 160 | 94x25x35 | |
| MTK90 | 90 (85) | 1900-2500 | 2.25 | 25 | 800 | 100 | 12 | 2.12/270 | 0.85 | 3.26 | 0.28 | 160 | 94x25x35 | |
| MTK110 | 110 (85) | 600-1800 | 2.8 | 39 | 800 | 100 | 12 | 1.69/330 | 0.80 | 2.29 | 0.250 | 160 | 94x25x35 | |
| MTK110 | 110 (85) | 1900-2500 | 2.8 | 39 | 800 | 100 | 15 | 1.95/330 | 0.85 | 2.25 | 0.25 | 160 | 94x25x35 | |
| MTK110 | 110 (85) | 2600-3600 | 2.80 | 39 | 800 | 100 | 18 | 2.68/330 | 1.15 | 2.88 | 0.19 | 320 | 94x36x30 | |
| MTK135 | 135 (85) | 600-1800 | 3.6 | 65 | 800 | 100 | 15 | 1.75/410 | 0.80 | 2.85 | 0.200 | 320 | 94x36x30 | |
| MTK135 | 135 (85) | 1900-2500 | 3.6 | 65 | 800 | 100 | 25 | 1.96/410 | 0.85 | 1.91 | 0.20 | 320 | 94x36x30 | |
| MTK135 | 135 (85) | 2600-3600 | 3.60 | 65 | 800 | 100 | 25 | 2.35/410 | 0.94 | 2.40 | 0.17 | 320 | 94x36x30 | |
| MTK160 | 160 (85) | 600-1800 | 6.0 | 180 | 800 | 100 | 15 | 1.70.480 | 0.80 | 1.69 | 0.170 | 320 | 94x36x30 | |
| MTK160 | 160 (85) | 1900-2500 | 6.0 | 180 | 800 | 100 | 25 | 1.90/480 | 0.85 | 1.53 | 0.17 | 320 | 94x36x30 | |
| MTK182 | 182 (85) | 600-1800 | 7.0 | 245 | 800 | 100 | 20 | 1.62/550 | 0.80 | 1.26 | 0.160 | 320 | 94x36x30 | |
| MTK182 | 182 (85) | 1900-2500 | 7.0 | 245 | 800 | 100 | 25 | 1.84/550 | 0.85 | 1.21 | 0.16 | 320 | 94x36x30 | |
| MTK200 | 200 (85) | 600-1800 | 8.0 | 320 | 800 | 100 | 25 | 1.65/600 | 0.80 | 1.27 | 0.140 | 860 | 92x50x50 | |
| MTK200 | 200 (85) | 1900-2500 | 8.0 | 320 | 800 | 100 | 35 | 1.90/600 | 0.85 | 1.14 | 0.14 | 860 | 92x50x50 | |
| MTK200 | 200 (85) | 2600-3600 | 8.0 | 320 | 800 | 100 | 35 | 2.55/600 | 0.96 | 1.30 | 0.12 | 860 | 92x50x50 | |
| MTK250 | 250 (85) | 600-1800 | 9.0 | 405 | 800 | 100 | 25 | 1.57/750 | 0.80 | 0.85 | 0.120 | 860 | 92x50x50 | |
| MTK250 | 250 (85) | 1900-2500 | 9.0 | 405 | 800 | 100 | 35 | 1.73/750 | 0.80 | 0.85 | 0.120 | 860 | 92x50x50 | |
| MTK250 | 250 (85) | 2600-3600 | 9.0 | 405 | 800 | 100 | 35 | 2.63/750 | 0.91 | 0.90 | 0.11 | 860 | 92x50x50 | |
| MTK285 | 285 (85) | 600-1800 | 9.1 | 414 | 800 | 100 | 25 | 1.45/750 | 0.80 | 0.53 | 0.12 | 860 | 92x50x50 | |
| MTK300 | 300 (85) | 600-1800 | 9.2 | 423 | 800 | 100 | 35 | 1.58/900 | 0.80 | 0.72 | 0.10 | 1350 | 108x62x52 | |
| MTK300 | 300 (85) | 1900-2500 | 9.2 | 423 | 800 | 100 | 45 | 1.68/900 | 0.85 | 0.65 | 0.10 | 1350 | 108x62x52 | |
| MTK300 | 300 (85) | 2600-3600 | 9.2 | 423 | 800 | 100 | 50 | 2.45/900 | 0.93 | 1.0 | 008 | 1350 | 108x62x52 | |
| MTK350 | 350 (85) | 600-1800 | 11.0 | 605 | 800 | 100 | 35 | 1.45/1050 | 0.95 | 0.36 | 0.090 | 1350 | 108x62x52 | |
| MTK350 | 350 (85) | 1900-2500 | 11 | 605 | 800 | 100 | 45 | 1.89/1050 | 0.84 | 0.50 | 0.09 | 1350 | 108x62x52 | |
| MTK400 | 400 (85) | 600-1800 | 12.5 | 781 | 800 | 100 | 35 | 1.52/1200 | 0.80 | 0.49 | 0.080 | 2040 | 124x66x64 | |
| MTK400 | 400 (85) | 1900-2500 | 12.5 | 781 | 800 | 100 | 45 | 1.94/1200 | 0.83 | 0.42 | 0.08 | 1350 | 108x62x52 | |
| MTK400 | 400 (85) | 2600-3600 | 12.5 | 781 | 800 | 100 | 50 | 2.35/1200 | 0.98 | 0.88 | 0.054 | 2300 | 135x76x62 | |
| MTK400-W | 400 (55) | 600-1800 | 12.5 | 781 | 800 | 100 | 35 | 1.90/1200 | 0.8 | 0.8 | 0.11 | 1300 | 92x50x57 | |
| MTK400-W | 400 (55) | 1900-2500 | 12.5 | 781 | 800 | 100 | 45 | 2.18/1200 | 0.82 | 0.79 | 0.11 | 1300 | 92x50x57 | |
| MTK400-W | 400 (55) | 2600-3600 | 12.5 | 781 | 800 | 100 | 50 | 2.85/1200 | 1.12 | 1.25 | 0.073 | 1820 | 108x62x58 | |
| MTK500 | 500 (85) | 600-1800 | 14.5 | 1051 | 800 | 100 | 35 | 1.44/1500 | 0.80 | 0.34 | 0.065 | 2040 | 124x66x64 | |
| MTK500 | 500 (85) | 1900-2500 | 14.5 | 1051 | 800 | 100 | 45 | 1.92/1500 | 0.85 | 0.39 | 0.06 | 2300 | 135x76x62 | |
| MTK500-W | 500 (55) | 600-1800 | 14.5 | 1051 | 800 | 100 | 35 | 1.90/1500 | 0.80 | 0.64 | 0.087 | 1820 | 108x62x58 | |
| MTK500-W | 500 (55) | 1900-2500 | 14.5 | 1051 | 800 | 100 | 45 | 2.15/1500 | 0.87 | 0.78 | 0.073 | 1820 | 108x62x58 | |
| MTK500-W | 500 (55) | 2600-3600 | 14.5 | 1051 | 800 | 100 | 50 | 2.95/1500 | 1.09 | 1.19 | 0.054 | 2600 | 135x76x68 | |
| MTK570 | 570 (85) | 600-1800 | 15 | 1125 | 800 | 100 | 35 | 1.45/1600 | 0.80 | 0.20 | 0.065 | 1300 | 124x60x51 | |
| MTK600 | 600 (85) | 600-1800 | 16 | 1280 | 800 | 100 | 45 | 1.45/1800 | 0.80 | 0.28 | 0.054 | 2300 | 135x76x62 | |
| MTK600 | 600 (85) | 1900-2500 | 16 | 1280 | 800 | 100 | 50 | 1.80/1800 | 0.88 | 0.24 | 0.054 | 2300 | 135x76x62 | |
| MTK600-W | 600 (55) | 600-1800 | 16 | 1280 | 800 | 100 | 45 | 1.90/1800 | 0.80 | 0.53 | 0.073 | 1820 | 108x62x58 | |
| MTK600-W | 600 (55) | 1900-2500 | 16 | 1280 | 800 | 100 | 50 | 2.15/1800 | 0.89 | 0.83 | 0.054 | 2600 | 135x76x68 | |
| MTK600-W | 600 (55) | 2600-3600 | 16 | 1280 | 800 | 100 | 55 | 2.95/1800 | 1.02 | 0.95 | 0.048 | 2600 | 135x76x68 | |
| MTK800 | 800 (85) | 600-1800 | 22 | 2420 | 800 | 100 | 45 | 1.86/2400 | 0.80 | 0.20 | 0.042 | 3500 | 150x76x78 | |
| MTK800-W | 800 (55) | 600-1800 | 22 | 2420 | 800 | 100 | 45 | 1.95/1800 | 0.80 | 0.42 | 0.054 | 2600 | 135x76x68 | |
| MTK800-W | 800 (55) | 1900-2500 | 22 | 2420 | 800 | 100 | 50 | 2.35/1800 | 0.88 | 0.47 | 0.048 | 2600 | 135x76x68 | |
| MTK1000 | 1000 (85) | 600-1800 | 28 | 3920 | 800 | 100 | 55 | 1.96/3000 | 0.80 | 0.15 | 0.034 | 3800 | 150x77x83 | |
| MTK1000-W | 1000 (55) | 600-1800 | 28 | 3920 | 800 | 100 | 55 | 1.95/3000 | 0.81 | 0.21 | 0.052 | 3600 | 150x76x78 | |
| MTK1200 | 1200 (85) | 600-1800 | 34 | 5780 | 800 | 100 | 55 | 1.76/3000 | 0.80 | 0.09 | 0.031 | 3800 | 150x77x83 | |
MTK...W – water-cooling modules
MTA 시리즈 AS ENERGITM 써리스터 모듈
MTA 시리즈 써리스터 모듈 AS ENERGITM는 DC 및 AC 회로에서 1200A까지의 부하와 최대 3600V의 역펄스 전압에 사용됩니다. MTA 모듈의 전기 회로도 – 공통 애노드.
써리스터 모듈 제품 라인에는 수냉식 모듈이 있으며, 이 모듈은 W 기호로 표시됩니다.
| 시리즈 | IT(AV) (TC) |
VDRM VRRM |
ITSM | I2t | dv/dt | di/dt | IDRM IRRM |
VTM/ ITM |
VT(TO) | rT | Rth(j-c) | W | 개요 치수 |
데이터 시트 |
| A (°C) | V | kA | kA2·s | V/µs | A/µs | mA | V/A | V | mΩ | °C/W | g | |||
| MTA26 | 26 (85) | 600-1800 | 0.65 | 2.1 | 800 | 50 | 8 | 1.69/80 | 0.85 | 9.68 | 0.950 | 115 | 92x20x30 | |
| MTA26 | 26 (85) | 1900-2500 | 0.65 | 2.1 | 800 | 50 | 10 | 1.82/80 | 0.85 | 9.68 | 0.95 | 115 | 92x20x30 | |
| MTA40 | 40 (85) | 600-1800 | 1.15 | 6.6 | 800 | 50 | 8 | 1.60/120 | 0.85 | 5.57 | 0.650 | 115 | 92x20x30 | |
| MTA40 | 40 (85) | 1900-2500 | 1.15 | 6.6 | 800 | 50 | 10 | 1.85/120 | 0.85 | 5.57 | 0.65 | 115 | 92x20x30 | |
| MTA55 | 55 (85) | 600-1800 | 1.50 | 11.3 | 800 | 50 | 8 | 1.50/170 | 0.85 | 3.47 | 0.530 | 115 | 92x20x30 | |
| MTA55 | 55 (85) | 1900-2500 | 1.50 | 11.3 | 800 | 50 | 10 | 1.96/170 | 0.85 | 4.80 | 0.49 | 115 | 92x20x30 | |
| MTA70 | 70 (85) | 600-1800 | 1.70 | 14.5 | 800 | 50 | 10 | 1.48/210 | 0.80 | 2.64 | 0.410 | 115 | 92x20x30 | |
| MTA70 | 70 (85) | 1900-2500 | 1.70 | 14.5 | 800 | 50 | 12 | 1.93/210 | 0.85 | 3.50 | 0.39 | 115 | 92x20x30 | |
| MTA90 | 90 (85) | 600-1800 | 2.25 | 25 | 800 | 50 | 10 | 1.70/270 | 0.80 | 3.01 | 0.28 | 160 | 94x25x35 | |
| MTA90 | 90 (85) | 1900-2500 | 2.25 | 25 | 800 | 100 | 12 | 2.12/270 | 0.85 | 3.26 | 0.28 | 160 | 94x25x35 | |
| MTA110 | 110 (85) | 600-1800 | 2.8 | 39 | 800 | 100 | 12 | 1.69/330 | 0.80 | 2.29 | 0.250 | 160 | 94x25x35 | |
| MTA110 | 110 (85) | 1900-2500 | 2.8 | 39 | 800 | 100 | 15 | 1.95/330 | 0.85 | 2.25 | 0.25 | 160 | 94x25x35 | |
| MTA110 | 110 (85) | 2600-3600 | 2.80 | 39 | 800 | 100 | 18 | 2.68/330 | 1.15 | 2.88 | 0.19 | 320 | 94x36x30 | |
| MTA135 | 135 (85) | 600-1800 | 3.6 | 65 | 800 | 100 | 15 | 1.75/410 | 0.80 | 2.85 | 0.200 | 320 | 94x36x30 | |
| MTA135 | 135 (85) | 1900-2500 | 3.6 | 65 | 800 | 100 | 25 | 1.96/410 | 0.85 | 1.91 | 0.20 | 320 | 94x36x30 | |
| MTA135 | 135 (85) | 2600-3600 | 3.60 | 65 | 800 | 100 | 25 | 2.35/410 | 0.94 | 2.40 | 0.17 | 320 | 94x36x30 | |
| MTA160 | 160 (85) | 600-1800 | 6.0 | 180 | 800 | 100 | 15 | 1.70.480 | 0.80 | 1.69 | 0.170 | 320 | 94x36x30 | |
| MTA160 | 160 (85) | 1900-2500 | 6.0 | 180 | 800 | 100 | 25 | 1.90/480 | 0.85 | 1.53 | 0.17 | 320 | 94x36x30 | |
| MTA182 | 182 (85) | 600-1800 | 7.0 | 245 | 800 | 100 | 20 | 1.62/550 | 0.80 | 1.26 | 0.160 | 320 | 94x36x30 | |
| MTA182 | 182 (85) | 1900-2500 | 7.0 | 245 | 800 | 100 | 25 | 1.84/550 | 0.85 | 1.21 | 0.16 | 320 | 94x36x30 | |
| MTA200 | 200 (85) | 600-1800 | 8.0 | 320 | 800 | 100 | 25 | 1.65/600 | 0.80 | 1.27 | 0.140 | 860 | 92x50x50 | |
| MTA200 | 200 (85) | 1900-2500 | 8.0 | 320 | 800 | 100 | 35 | 1.90/600 | 0.85 | 1.14 | 0.14 | 860 | 92x50x50 | |
| MTA200 | 200 (85) | 2600-3600 | 8.0 | 320 | 800 | 100 | 35 | 2.55/600 | 0.96 | 1.30 | 0.12 | 860 | 92x50x50 | |
| MTA250 | 250 (85) | 600-1800 | 9.0 | 405 | 800 | 100 | 25 | 1.57/750 | 0.80 | 0.85 | 0.120 | 860 | 92x50x50 | |
| MTA250 | 250 (85) | 1900-2500 | 9.0 | 405 | 800 | 100 | 35 | 1.73/750 | 0.80 | 0.85 | 0.120 | 860 | 92x50x50 | |
| MTA250 | 250 (85) | 2600-3600 | 9.0 | 405 | 800 | 100 | 35 | 2.63/750 | 0.91 | 0.90 | 0.11 | 860 | 92x50x50 | |
| MTA285 | 285 (85) | 600-1800 | 9.1 | 414 | 800 | 100 | 25 | 1.45/750 | 0.80 | 0.53 | 0.12 | 860 | 92x50x50 | |
| MTA300 | 300 (85) | 600-1800 | 9.2 | 423 | 800 | 100 | 35 | 1.58/900 | 0.80 | 0.72 | 0.10 | 1350 | 108x62x52 | |
| MTA300 | 300 (85) | 1900-2500 | 9.2 | 423 | 800 | 100 | 45 | 1.68/900 | 0.85 | 0.65 | 0.10 | 1350 | 108x62x52 | |
| MTA300 | 300 (85) | 2600-3600 | 9.2 | 423 | 800 | 100 | 50 | 2.45/900 | 0.93 | 1.0 | 008 | 1350 | 108x62x52 | |
| MTA350 | 350 (85) | 600-1800 | 11.0 | 605 | 800 | 100 | 35 | 1.45/1050 | 0.95 | 0.36 | 0.090 | 1350 | 108x62x52 | |
| MTA350 | 350 (85) | 1900-2500 | 11 | 605 | 800 | 100 | 45 | 1.89/1050 | 0.84 | 0.50 | 0.09 | 1350 | 108x62x52 | |
| MTA400 | 400 (85) | 600-1800 | 12.5 | 781 | 800 | 100 | 35 | 1.52/1200 | 0.80 | 0.49 | 0.080 | 2040 | 124x66x64 | |
| MTA400 | 400 (85) | 1900-2500 | 12.5 | 781 | 800 | 100 | 45 | 1.94/1200 | 0.83 | 0.42 | 0.08 | 1350 | 108x62x52 | |
| MTA400 | 400 (85) | 2600-3600 | 12.5 | 781 | 800 | 100 | 50 | 2.35/1200 | 0.98 | 0.88 | 0.054 | 2300 | 135x76x62 | |
| MTA400-W | 400 (55) | 600-1800 | 12.5 | 781 | 800 | 100 | 35 | 1.90/1200 | 0.8 | 0.8 | 0.11 | 1300 | 92x50x57 | |
| MTA400-W | 400 (55) | 1900-2500 | 12.5 | 781 | 800 | 100 | 45 | 2.18/1200 | 0.82 | 0.79 | 0.11 | 1300 | 92x50x57 | |
| MTA400-W | 400 (55) | 2600-3600 | 12.5 | 781 | 800 | 100 | 50 | 2.85/1200 | 1.12 | 1.25 | 0.073 | 1820 | 108x62x58 | |
| MTA500 | 500 (85) | 600-1800 | 14.5 | 1051 | 800 | 100 | 35 | 1.44/1500 | 0.80 | 0.34 | 0.065 | 2040 | 124x66x64 | |
| MTA500 | 500 (85) | 1900-2500 | 14.5 | 1051 | 800 | 100 | 45 | 1.92/1500 | 0.85 | 0.39 | 0.06 | 2300 | 135x76x62 | |
| MTA500-W | 500 (55) | 600-1800 | 14.5 | 1051 | 800 | 100 | 35 | 1.90/1500 | 0.80 | 0.64 | 0.087 | 1820 | 108x62x58 | |
| MTA500-W | 500 (55) | 1900-2500 | 14.5 | 1051 | 800 | 100 | 45 | 2.15/1500 | 0.87 | 0.78 | 0.073 | 1820 | 108x62x58 | |
| MTA500-W | 500 (55) | 2600-3600 | 14.5 | 1051 | 800 | 100 | 50 | 2.95/1500 | 1.09 | 1.19 | 0.054 | 2600 | 135x76x68 | |
| MTA570 | 570 (85) | 600-1800 | 15 | 1125 | 800 | 100 | 35 | 1.45/1600 | 0.80 | 0.20 | 0.065 | 1300 | 124x60x51 | |
| MTA600 | 600 (85) | 600-1800 | 16 | 1280 | 800 | 100 | 45 | 1.45/1800 | 0.80 | 0.28 | 0.054 | 2300 | 135x76x62 | |
| MTA600 | 600 (85) | 1900-2500 | 16 | 1280 | 800 | 100 | 50 | 1.80/1800 | 0.88 | 0.24 | 0.054 | 2300 | 135x76x62 | |
| MTA600-W | 600 (55) | 600-1800 | 16 | 1280 | 800 | 100 | 45 | 1.90/1800 | 0.80 | 0.53 | 0.073 | 1820 | 108x62x58 | |
| MTA600-W | 600 (55) | 1900-2500 | 16 | 1280 | 800 | 100 | 50 | 2.15/1800 | 0.89 | 0.83 | 0.054 | 2600 | 135x76x68 | |
| MTA600-W | 600 (55) | 2600-3600 | 16 | 1280 | 800 | 100 | 55 | 2.95/1800 | 1.02 | 0.95 | 0.048 | 2600 | 135x76x68 | |
| MTA800 | 800 (85) | 600-1800 | 22 | 2420 | 800 | 100 | 45 | 1.86/2400 | 0.80 | 0.20 | 0.042 | 3500 | 150x76x78 | |
| MTA800-W | 800 (55) | 600-1800 | 22 | 2420 | 800 | 100 | 45 | 1.95/1800 | 0.80 | 0.42 | 0.054 | 2600 | 135x76x68 | |
| MTA800-W | 800 (55) | 1900-2500 | 22 | 2420 | 800 | 100 | 50 | 2.35/1800 | 0.88 | 0.47 | 0.048 | 2600 | 135x76x68 | |
| MTA1000 | 1000 (85) | 600-1800 | 28 | 3920 | 800 | 100 | 55 | 1.96/3000 | 0.80 | 0.15 | 0.034 | 3800 | 150x77x83 | |
| MTA1000-W | 1000 (55) | 600-1800 | 28 | 3920 | 800 | 100 | 55 | 1.95/3000 | 0.81 | 0.21 | 0.052 | 3600 | 150x76x78 | |
| MTA1200 | 1200 (85) | 600-1800 | 34 | 5780 | 800 | 100 | 55 | 1.76/3000 | 0.80 | 0.09 | 0.031 | 3800 | 150x77x83 | |
MTA...W – water-cooling modules
TT 시리즈 써리스터 모듈 Infineon Technologies
TT 시리즈 써리스터 모듈 Infineon Technologies는 고신뢰성 압력 접촉 방식과 납땜 결합 기술로 설계 및 조립되며, 비용과 성능 최적화된 응용 분야의 특정 요구 사항을 충족합니다.
전력 써리스터 모듈은 55A에서 820A까지의 전류와 1200V에서 3800V까지의 전압 범위로 제공됩니다. Infineon 써리스터 모듈의 전기 회로도 – 반교차 (공통 애노드-캐소드).
| 유형 | IT(AV)M (TC,°C) |
VRRM VDRM |
ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | 패키지, 치수 L×B×H | 교체 AS ENERGITM |
데이터 시트 | |
| A | V | A | kA2·s | V | mΩ | ºC | K/W | kg | mm | ||||
| Thyristor modules - baseplate 20x58 mm - solder bond | |||||||||||||
| TT60N16SOF | 55 (85) | 1600 | 1200 | 7.20 | 1.00 | 4.80 | 130 | 0.49 | 0.075 | TS20 93x20x30 |
AMTT60N16SOF | |
|
| TT60N16SOFB01 | 55 (85) | 1600 | 1200 | 7.20 | 1.00 | 4.80 | 130 | 0.49 | 0.075 | TS20 93x20x30 |
AMTT60N16SOFB01 | |
|
| TT120N16SOF | 120 (85) | 1600 | 2250 | 18.05 | 0.90 | 3.35 | 130 | 0.20 | 0.075 | TS20 93x20x30 |
AMTT120N16SOF | |
|
| TT120N16SOFB01 | 120 (85) | 1600 | 1900 | 18.05 | 0.90 | 3.35 | 130 | 0.20 | 0.075 | TS20 93x20x30 |
AMTT120N16SOFB01 | |
|
| Thyristor modules - baseplate 20x92 mm - pressure contact | |||||||||||||
| TT61N14KOF | 60 (85) | 1400 | 1400 | 9.80 | 0.80 | 3.40 | 125 | 0.52 | 0.16 | TP20 92x20x30 |
AMTT61N14KOF | |
|
| TT61N16KOF | 60 (85) | 1600 | 1400 | 9.80 | 0.80 | 3.40 | 125 | 0.52 | 0.16 | TP20 92x20x30 |
AMTT61N16KOF | |
|
| TT92N12KOF | 92 (85) | 1200 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 92x20x30 |
AMTT92N12KOF | |
|
| TT92N16KOF | 92 (85) | 1600 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 92x20x30 |
AMTT92N16KOF | |
|
| TT104N14KOF | 102 (85) | 1400 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 92x20x30 |
AMTT104N14KOF | |
|
| Thyristor modules - baseplate 34x94 mm - solder bond | |||||||||||||
| TT140N16SOF | 140 (85) | 1600 | 4000 | 80.00 | 1.00 | 1.60 | 125 | 0.19 | 0.165 | TS34 94x34x30 |
AMTT140N16SOF | |
|
| TT160N16SOF | 160 (85) | 1600 | 4500 | 101.30 | 1.10 | 0.99 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT160N16SOF | |
|
| TT175N16SOF | 175 (85) | 1600 | 5400 | 125.00 | 0.83 | 1.30 | 125 | 0.164 | 0.165 | TS34 94x34x30 |
AMTT175N16SOF | |
|
| TT190N16SOF | 190 (85) | 1600 | 4500 | 101.30 | 0.85 | 0.90 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT190N16SOF | |
|
| TT190N18SOF | 190 (85) | 1800 | 4500 | 101.30 | 0.85 | 0.90 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 94x34x30 |
AMTT190N18SOF | |
|
| TT240N16SOF | 240 (85) | 1600 | 4400 | 96.80 | 0.85 | 0.90 | 140 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT240N16SOF | |
|
| TT240N18SOF | 240 (85) | 1800 | 4400 | 96.80 | 0.85 | 0.90 | 140 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTT240N18SOF | |
|
| Thyristor modules - baseplate 34x94 mm - pressure contact | |||||||||||||
| TT122N22KOF | 122 (85) | 2200 | 2950 | 43.50 | 1.00 | 2.15 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT122N22KOF | |
|
| TT142N16KOF | 142 (85) | 1600 | 4100 | 84.00 | 0.90 | 1.10 | 125 | 0.22 | 0.31 | TP34 94x34x30 |
AMTT142N16KOF | |
|
| TT162N14KOF | 162 (85) | 1400 | 4400 | 97.00 | 0.85 | 0.95 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT162N14KOF | |
|
| TT162N16KOF | 162 (85) | 1600 | 4400 | 97.00 | 0.85 | 0.95 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT162N16KOF | |
|
| TT180N12KOF | 180 (85) | 1200 | 4100 | 84.00 | 0.85 | 0.90 | 130 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT180N12KOF | |
|
| TT180N16KOF | 180 (85) | 1600 | 4100 | 84.00 | 0.85 | 0.90 | 130 | 0.20 | 0.31 | TP34 94x34x30 |
AMTT180N16KOF | |
|
| Thyristor modules - baseplate 50x92 mm - solder bond | |||||||||||||
| TT280N16SOF | 280 (85) | 1600 | 7800 | 304.2 | 0.77 | 0.82 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT280N16SOF | |
|
| TT280N18SOF | 280 (85) | 1800 | 7800 | 304.2 | 0.77 | 0.82 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT280N18SOF | |
|
| TT320N16SOF | 320 (85) | 1600 | 8200 | 335.0 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT320N16SOF | |
|
| TT320N16SOF TIM | 320 (85) | 1600 | 8200 | 335.0 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT320N16SOF TIM | |
|
| TT320N18SOF | 320 (85) | 1800 | 8200 | 335.0 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT320N18SOF | |
|
| TT390N16SOF | 380 (85) | 1600 | 8100 | 328.0 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT390N16SOF | |
|
| TT390N18SOF | 380 (85) | 1800 | 8100 | 328.0 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTT390N18SOF | |
|
| Thyristor modules - baseplate 50x92 mm - pressure contact | |||||||||||||
| TT170N14KOF | 170 (85) | 1400 | 4600 | 106.0 | 0.95 | 1.00 | 125 | 0.17 | 0.8 | TP50A 115x50x52 |
AMTT170N14KOF | |
|
| TT170N16KOF | 170 (85) | 1600 | 4600 | 106.0 | 0.95 | 1.00 | 125 | 0.17 | 0.8 | TP50A 115x50x52 |
AMTT170N16KOF | |
|
| TT170N18KOF | 170 (85) | 1800 | 4600 | 106.0 | 0.95 | 1.00 | 125 | 0.17 | 0.8 | TP50A 115x50x52 |
AMTT170N18KOF | |
|
| TT210N18KOF | 210 (85) | 1800 | 5800 | 168.0 | 1.00 | 0.85 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT210N18KOF | |
|
| TT215N18KOF | 215 (85) | 1800 | 6300 | 198.0 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT215N18KOF | |
|
| TT215N20KOF | 215 (85) | 2000 | 6300 | 198.0 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT215N20KOF | |
|
| TT215N22KOF | 215 (85) | 2200 | 6300 | 198.0 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT215N22KOF | |
|
| TT250N14KOF | 250 (85) | 1400 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N14KOF | |
|
| TT250N16KOF | 250 (85) | 1600 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N16KOF | |
|
| TT250N16KOF TIM | 250 (85) | 1600 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N16KOF TIM | |
|
| TT250N18KOF | 250 (85) | 1800 | 7000 | 245.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT250N18KOF | |
|
| TT251N14KOF | 250 (85) | 1400 | 8000 | 320.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT251N14KOF | |
|
| TT251N16KOF | 250 (85) | 1600 | 8000 | 320.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT251N16KOF | |
|
| TT251N18KOF | 250 (85) | 1800 | 8000 | 320.0 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTT251N18KOF | |
|
| TT260N22KOF | 260 (85) | 2200 | 8000 | 320.0 | 0.85 | 0.64 | 125 | 0.12 | 0.8 | TP50A 115x50x52 |
AMTT260N22KOF | |
|
| TT270N16KOF | 270 (92) | 1600 | 9000 | 400.0 | 0.80 | 0.58 | 125 | 0.12 | 0.8 | TP50A 115x50x52 |
AMTT270N16KOF | |
|
| TT285N16KOF | 285 (92) | 1600 | 10000 | 781.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT285N16KOF | |
|
| TT330N12KOF | 330 (85) | 1200 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N12KOF | |
|
| TT330N14KOF | 330 (85) | 1400 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N14KOF | |
|
| TT330N16KOF | 330 (85) | 1600 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N16KOF | |
|
| TT330N16KOF TIM | 330 (85) | 1600 | 10000 | 500.0 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTT330N16KOF TIM | |
|
| Thyristor modules - baseplate 60x124 mm - pressure contact | |||||||||||||
| TT240N36KOF | 240 (85) | 3600 | 5500 | 151 | 1.17 | 1.70 | 125 | 0.078 | 1.5 | TP60 150x60x52 |
AMTT240N36KOF | |
|
| TT240N38KOF | 240 (85) | 3800 | 5500 | 151 | 1.17 | 1.70 | 125 | 0.078 | 1.5 | TP60 150x60x52 |
AMTT240N38KOF | |
|
| TT400N24KOF | 400 (85) | 2400 | 11000 | 605 | 1.00 | 0.50 | 125 | 0.065 | 1.5 | TP60 150x60x52 |
AMTT400N24KOF | |
|
| TT400N26KOF | 400 (85) | 2600 | 11000 | 605 | 1.00 | 0.50 | 125 | 0.065 | 1.5 | TP60 150x60x52 |
AMTT400N26KOF | |
|
| TT430N22KOF | 430 (85) | 2200 | 12000 | 1051 | 0.95 | 0.45 | 125 | 0.065 | 1.5 | TP60A 150x60x52 |
AMTT430N22KOF | |
|
| TT500N12KOF | 500 (85) | 1200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N12KOF | |
|
| TT500N14KOF | 500 (85) | 1400 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N14KOF | |
|
| TT500N16KOF | 500 (85) | 1600 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N16KOF | |
|
| TT500N16KOF TIM | 500 (85) | 1600 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N16KOF TIM | |
|
| TT500N18KOF | 500 (85) | 1800 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT500N18KOF | |
|
| TT520N22KOF | 520 (85) | 2200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT520N22KOF | |
|
| TT570N16KOF | 570 (87) | 1600 | 14000 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT570N16KOF | |
|
| TT570N18KOF | 570 (87) | 1800 | 16500 | 2000 | 0.80 | 0.30 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT570N18KOF | |
|
| TT600N16KOF | 600 (85) | 1600 | 17500 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT600N16KOF | |
|
| TT600N16KOF TIM | 600 (85) | 1600 | 17500 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTT600N16KOF TIM | |
|
| Thyristor modules - baseplate 60x124 mm - pressure contact | |||||||||||||
| TT700N22KOF | 700 (85) | 2200 | 17100 | 1462 | 0.85 | 0.35 | 135 | 0.049 | 1.4 | TP60A 150x60x52 |
AMTT700N22KOF | |
|
| TT820N16KOF | 820 (85) | 1600 | 20100 | 2020 | 0.80 | 0.23 | 135 | 0.048 | 1.4 | TP60A 150x60x52 |
AMTT820N16KOF | |
|
| TT820N16KOF TIM | 820 (85) | 1600 | 20100 | 2020 | 0.80 | 0.23 | 135 | 0.048 | 1.4 | TP60A 150x60x52 |
AMTT820N16KOF TIM | |
|
VS-VSKT 시리즈 써리스터 모듈 Vishay Semiconductors
VS-VSKT 시리즈 써리스터 모듈 Vishay Semiconductors는 반도체의 듀얼 또는 싱글 토폴로지(써리스터-써리스터 및 싱글 써리스터 타입)로 모놀리식 설계되었습니다. DC 및 AC 회로에서 27A에서 500A까지의 부하와 400V에서 2000V까지의 역 펄스 전압으로 사용됩니다.
모듈은 다양한 전기 연결 다이어그램을 가지고 있습니다: 반교차 (공통 애노드-캐소드), 공통 캐소드, 공통 애노드, 싱글 써리스터.
| 유형 | IT(AV)M (TC,°C) |
VRRM VDRM |
ITSM | I2t | VT(T0) | rT | Tvj max | Rth(j-c) | W | 패키지, 치수 L×B×H | 교체 AS ENERGITM |
데이터 시트 |
| A | V | A | kA2·s | V | mΩ | ºC | K/W | g | mm | |||
| VS-VSKT26 - half-bridge | ||||||||||||
| VS-VSKT26/04 | 27 (85) | 400 | 400 | 0.8 | 1.09 | 7.31 | 125 | 0.212 | 75 | ADD-A-PAK 92х23х30 |
ASMTKT26/04 | |
| VS-VSKT26/06 | 600 | ASMTKT26/06 | ||||||||||
| VS-VSKT26/08 | 800 | ASMTKT26/08 | ||||||||||
| VS-VSKT26/10 | 1000 | ASMTKT26/10 | ||||||||||
| VS-VSKT26/12 | 1200 | ASMTKT26/12 | ||||||||||
| VS-VSKT26/14 | 1400 | ASMTKT26/14 | ||||||||||
| VS-VSKT26/16 | 1600 | ASMTKT26/16 | ||||||||||
| VS-VSKU26 - common cathode | ||||||||||||
| VS-VSKU26/04 | 27 (85) | 400 | 400 | 0.8 | 1.09 | 7.31 | 125 | 0.212 | 75 | ADD-A-PAK 92х23х30 |
ASMTKU26/04 | |
| VS-VSKU26/06 | 600 | ASMTKU26/06 | ||||||||||
| VS-VSKU26/08 | 800 | ASMTKU26/08 | ||||||||||
| VS-VSKU26/10 | 1000 | ASMTKU26/10 | ||||||||||
| VS-VSKU26/12 | 1200 | ASMTKU26/12 | ||||||||||
| VS-VSKU26/14 | 1400 | ASMTKU26/14 | ||||||||||
| VS-VSKU26/16 | 1600 | ASMTKU26/16 | ||||||||||
| VS-VSKV26 - common anode | ||||||||||||
| VS-VSKV26/04 | 27 (85) | 400 | 400 | 0.8 | 1.09 | 7.31 | 125 | 0.212 | 75 | ADD-A-PAK 92х23х30 |
ASMTKV26/04 | |
| VS-VSKV26/06 | 600 | ASMTKV26/06 | ||||||||||
| VS-VSKV26/08 | 800 | ASMTKV26/08 | ||||||||||
| VS-VSKV26/10 | 1000 | ASMTKV26/10 | ||||||||||
| VS-VSKV26/12 | 1200 | ASMTKV26/12 | ||||||||||
| VS-VSKV26/14 | 1400 | ASMTKV26/14 | ||||||||||
| VS-VSKV26/16 | 1600 | ASMTKV26/16 | ||||||||||
| VS-VSKT41 - half-bridge | ||||||||||||
| VS-VSKT41/04 | 45 (85) | 400 | 850 | 3.61 | 1.12 | 4.5 | 125 | 0.110 | 75 | ADD-A-PAK 92х23х30 |
ASMTKT41/04 | |
| VS-VSKT41/06 | 600 | ASMTKT41/06 | ||||||||||
| VS-VSKT41/08 | 800 | ASMTKT41/08 | ||||||||||
| VS-VSKT41/10 | 1000 | ASMTKT41/10 | ||||||||||
| VS-VSKT41/12 | 1200 | ASMTKT41/12 | ||||||||||
| VS-VSKT41/14 | 1400 | ASMTKT41/14 | ||||||||||
| VS-VSKT41/16 | 1600 | ASMTKT41/16 | ||||||||||
| VS-VSKU41 - common cathode | ||||||||||||
| VS-VSKU41/04 | 45 (85) | 400 | 850 | 3.61 | 1.12 | 4.5 | 125 | 0.110 | 75 | ADD-A-PAK 92х23х30 |
ASMTKU41/04 | |
| VS-VSKU41/06 | 600 | ASMTKU41/06 | ||||||||||
| VS-VSKU41/08 | 800 | ASMTKU41/08 | ||||||||||
| VS-VSKU41/10 | 1000 | ASMTKU41/10 | ||||||||||
| VS-VSKU41/12 | 1200 | ASMTKU41/12 | ||||||||||
| VS-VSKU41/14 | 1400 | ASMTKU41/14 | ||||||||||
| VS-VSKU41/16 | 1600 | ASMTKU41/16 | ||||||||||
| VS-VSKV41 - common anode | ||||||||||||
| VS-VSKV41/04 | 45 (85) | 400 | 850 | 3.61 | 1.12 | 4.5 | 125 | 0.110 | 75 | ADD-A-PAK 92х23х30 |
ASMTKV41/04 | |
| VS-VSKV41/06 | 600 | ASMTKV41/06 | ||||||||||
| VS-VSKV41/08 | 800 | ASMTKV41/08 | ||||||||||
| VS-VSKV41/10 | 1000 | ASMTKV41/10 | ||||||||||
| VS-VSKV41/12 | 1200 | ASMTKV41/12 | ||||||||||
| VS-VSKV41/14 | 1400 | ASMTKV41/14 | ||||||||||
| VS-VSKV41/16 | 1600 | ASMTKV41/16 | ||||||||||
| VS-T50RIA - single thyristor | ||||||||||||
| VS-T50RIA20 | 50 (70) | 200 | 1310 | 8.55 | 1.13 | 3.3 | 125 | 0.08 | 54 | D-55 41x27x32 |
ASMTT50RIA20 | |
| VS-T50RIA40 | 400 | ASMTT50RIA40 | ||||||||||
| VS-T50RIA60 | 600 | ASMTT50RIA60 | ||||||||||
| VS-T50RIA60S90 | 600 | ASMTT50RIA60S90 | ||||||||||
| VS-T50RIA80 | 800 | ASMTT50RIA80 | ||||||||||
| VS-T50RIA100 | 1000 | ASMTT50RIA100 | ||||||||||
| VS-T50RIA120 | 1200 | ASMTT50RIA120 | ||||||||||
| VS-T50RIA120S90 | 1200 | ASMTT50RIA120S90 | ||||||||||
| VS-VSKT56 - half-bridge | ||||||||||||
| VS-VSKT56/04 | 60 (85) | 400 | 1200 | 7.20 | 1.02 | 3.77 | 125 | 0.088 | 75 | ADD-A-PAK 92х23х30 |
ASMTKT56/04 | |
| VS-VSKT56/06 | 600 | ASMTKT56/06 | ||||||||||
| VS-VSKT56/08 | 800 | ASMTKT56/08 | ||||||||||
| VS-VSKT56/10 | 1000 | ASMTKT56/10 | ||||||||||
| VS-VSKT56/12 | 1200 | ASMTKT56/12 | ||||||||||
| VS-VSKT56/14 | 1400 | ASMTKT56/14 | ||||||||||
| VS-VSKT56/16 | 1600 | ASMTKT56/16 | ||||||||||
| VS-VSKU56 - common cathode | ||||||||||||
| VS-VSKU56/04 | 60 (85) | 400 | 1200 | 7.20 | 1.02 | 3.77 | 125 | 0.088 | 75 | ADD-A-PAK 92х23х30 |
ASMTKU56/04 | |
| VS-VSKU56/06 | 600 | ASMTKU56/06 | ||||||||||
| VS-VSKU56/08 | 800 | ASMTKU56/08 | ||||||||||
| VS-VSKU56/10 | 1000 | ASMTKU56/10 | ||||||||||
| VS-VSKU56/12 | 1200 | ASMTKU56/12 | ||||||||||
| VS-VSKU56/14 | 1400 | ASMTKU56/14 | ||||||||||
| VS-VSKU56/16 | 1600 | ASMTKU56/16 | ||||||||||
| VS-VSKV56 - common anode | ||||||||||||
| VS-VSKV56/04 | 60 (85) | 400 | 1200 | 7.20 | 1.02 | 3.77 | 125 | 0.088 | 75 | ADD-A-PAK 92х23х30 |
ASMTKV56/04 | |
| VS-VSKV56/06 | 600 | ASMTKV56/06 | ||||||||||
| VS-VSKV56/08 | 800 | ASMTKV56/08 | ||||||||||
| VS-VSKV56/10 | 1000 | ASMTKV56/10 | ||||||||||
| VS-VSKV56/12 | 1200 | ASMTKV56/12 | ||||||||||
| VS-VSKV56/14 | 1400 | ASMTKV56/14 | ||||||||||
| VS-VSKV56/16 | 1600 | ASMTKV56/16 | ||||||||||
| VS-T70RIA - single thyristor | ||||||||||||
| VS-T70RIA20 | 70 (70) | 200 | 1660 | 13.86 | 0.88 | 3.2 | 125 | 0.07 | 54 | D-55 41x27x32 |
ASMTT70RIA20 | |
| VS-T70RIA40 | 400 | ASMTT70RIA40 | ||||||||||
| VS-T70RIA60 | 600 | ASMTT70RIA60 | ||||||||||
| VS-T70RIA80 | 800 | ASMTT70RIA80 | ||||||||||
| VS-T70RIA100 | 1000 | ASMTT70RIA100 | ||||||||||
| VS-T70RIA120 | 1200 | ASMTT70RIA120 | ||||||||||
| VS-T70RIA120S90 | 1200 | ASMTT70RIA120S90 | ||||||||||
| VS-VSKT71 - half-bridge | ||||||||||||
| VS-VSKT71/04 | 75 (85) | 400 | 1300 | 8.45 | 1.08 | 2.86 | 125 | 0.052 | 75 | ADD-A-PAK 92х23х30 |
ASMTKT71/04 | |
| VS-VSKT71/06 | 600 | ASMTKT71/06 | ||||||||||
| VS-VSKT71/08 | 800 | ASMTKT71/08 | ||||||||||
| VS-VSKT71/10 | 1000 | ASMTKT71/10 | ||||||||||
| VS-VSKT71/12 | 1200 | ASMTKT71/12 | ||||||||||
| VS-VSKT71/14 | 1400 | ASMTKT71/14 | ||||||||||
| VS-VSKT71/16 | 1600 | ASMTKT71/16 | ||||||||||
| VS-VSKU71 - common cathode | ||||||||||||
| VS-VSKU71/04 | 75 (85) | 400 | 1300 | 8.45 | 1.08 | 2.86 | 125 | 0.052 | 75 | ADD-A-PAK 92х23х30 |
ASMTKU71/04 | |
| VS-VSKU71/06 | 600 | ASMTKU71/06 | ||||||||||
| VS-VSKU71/08 | 800 | ASMTKU71/08 | ||||||||||
| VS-VSKU71/10 | 1000 | ASMTKU71/10 | ||||||||||
| VS-VSKU71/12 | 1200 | ASMTKU71/12 | ||||||||||
| VS-VSKU71/14 | 1400 | ASMTKU71/14 | ||||||||||
| VS-VSKU71/16 | 1600 | ASMTKU71/16 | ||||||||||
| VS-VSKV71 - common anode | ||||||||||||
| VS-VSKV71/04 | 75 (85) | 400 | 1300 | 8.45 | 1.08 | 2.86 | 125 | 0.052 | 75 | ADD-A-PAK 92х23х30 |
ASMTKV71/04 | |
| VS-VSKV71/06 | 600 | ASMTKV71/06 | ||||||||||
| VS-VSKV71/08 | 800 | ASMTKV71/08 | ||||||||||
| VS-VSKV71/10 | 1000 | ASMTKV71/10 | ||||||||||
| VS-VSKV71/12 | 1200 | ASMTKV71/12 | ||||||||||
| VS-VSKV71/14 | 1400 | ASMTKV71/14 | ||||||||||
| VS-VSKV71/16 | 1600 | ASMTKV71/16 | ||||||||||
| VS-T90RIA - single thyristor | ||||||||||||
| VS-T90RIA20 | 90 (70) | 200 | 1780 | 15.90 | 0.88 | 2.6 | 125 | 0.05 | 54 | D-55 41x27x32 |
ASMTT90RIA20 | |
| VS-T90RIA40 | 400 | ASMTT90RIA40 | ||||||||||
| VS-T90RIA60 | 600 | ASMTT90RIA60 | ||||||||||
| VS-T90RIA60S90 | 600 | ASMTT90RIA60S90 | ||||||||||
| VS-T90RIA80 | 800 | ASMTT90RIA80 | ||||||||||
| VS-T90RIA100 | 1000 | ASMTT90RIA100 | ||||||||||
| VS-T90RIA120 | 1200 | ASMTT90RIA120 | ||||||||||
| VS-T90RIA120S90 | 1200 | ASMTT90RIA120S90 | ||||||||||
| VS-VSKT91 - half-bridge | ||||||||||||
| VS-VSKT91/04 | 95 (85) | 400 | 2000 | 20 | 1.1 | 2.38 | 125 | 0.04 | 75 | ADD-A-PAK 92х23х30 |
ASMTKT91/04 | |
| VS-VSKT91/06 | 600 | ASMTKT91/06 | ||||||||||
| VS-VSKT91/08 | 800 | ASMTKT91/08 | ||||||||||
| VS-VSKT91/10 | 1000 | ASMTKT91/10 | ||||||||||
| VS-VSKT91/12 | 1200 | ASMTKT91/12 | ||||||||||
| VS-VSKT91/14 | 1400 | ASMTKT91/14 | ||||||||||
| VS-VSKT91/16 | 1600 | ASMTKT91/16 | ||||||||||
| VS-VSKU91 - common cathode | ||||||||||||
| VS-VSKU91/04 | 95 (85) | 400 | 2000 | 20 | 1.1 | 2.38 | 125 | 0.04 | 75 | ADD-A-PAK 92х23х30 |
ASMTKU91/04 | |
| VS-VSKU91/06 | 600 | ASMTKU91/06 | ||||||||||
| VS-VSKU91/08 | 800 | ASMTKU91/08 | ||||||||||
| VS-VSKU91/10 | 1000 | ASMTKU91/10 | ||||||||||
| VS-VSKU91/12 | 1200 | ASMTKU91/12 | ||||||||||
| VS-VSKU91/14 | 1400 | ASMTKU91/14 | ||||||||||
| VS-VSKU91/16 | 1600 | ASMTKU91/16 | ||||||||||
| VS-VSKV91 - common anode | ||||||||||||
| VS-VSKV91/04 | 95 (85) | 400 | 2000 | 20 | 1.1 | 2.38 | 125 | 0.04 | 75 | ADD-A-PAK 92х23х30 |
ASMTKV91/04 | |
| VS-VSKV91/06 | 600 | ASMTKV91/06 | ||||||||||
| VS-VSKV91/08 | 800 | ASMTKV91/08 | ||||||||||
| VS-VSKV91/10 | 1000 | ASMTKV91/10 | ||||||||||
| VS-VSKV91/12 | 1200 | ASMTKV91/12 | ||||||||||
| VS-VSKV91/14 | 1400 | ASMTKV91/14 | ||||||||||
| VS-VSKV91/16 | 1600 | ASMTKV91/16 | ||||||||||
| VS-VSKT105 - half-bridge | ||||||||||||
| VS-VSKT105/04 | 105 (85) | 400 | 2000 | 20 | 1.12 | 2.34 | 125 | 0.04 | 75 | ADD-A-PAK 92х23х30 |
ASMTKT105/04 | |
| VS-VSKT105/06 | 600 | ASMTKT105/06 | ||||||||||
| VS-VSKT105/08 | 800 | ASMTKT105/08 | ||||||||||
| VS-VSKT105/10 | 1000 | ASMTKT105/10 | ||||||||||
| VS-VSKT105/12 | 1200 | ASMTKT105/12 | ||||||||||
| VS-VSKT105/14 | 1400 | ASMTKT105/14 | ||||||||||
| VS-VSKT105/16 | 1600 | ASMTKT105/16 | ||||||||||
| VS-VSKU105 - common cathode | ||||||||||||
| VS-VSKU105/04 | 105 (85) | 400 | 2000 | 20 | 1.12 | 2.34 | 125 | 0.04 | 75 | ADD-A-PAK 92х23х30 |
ASMTKU105/04 | |
| VS-VSKU105/06 | 600 | ASMTKU105/06 | ||||||||||
| VS-VSKU105/08 | 800 | ASMTKU105/08 | ||||||||||
| VS-VSKU105/10 | 1000 | ASMTKU105/10 | ||||||||||
| VS-VSKU105/12 | 1200 | ASMTKU105/12 | ||||||||||
| VS-VSKU105/14 | 1400 | ASMTKU105/14 | ||||||||||
| VS-VSKU105/16 | 1600 | ASMTKU105/16 | ||||||||||
| VS-VSKV105 - common anode | ||||||||||||
| VS-VSKV105/04 | 105 (85) | 400 | 2000 | 20 | 1.12 | 2.34 | 125 | 0.04 | 75 | ADD-A-PAK 92х23х30 |
ASMTKV105/04 | |
| VS-VSKV105/06 | 600 | ASMTKV105/06 | ||||||||||
| VS-VSKV105/08 | 800 | ASMTKV105/08 | ||||||||||
| VS-VSKV105/10 | 1000 | ASMTKV105/10 | ||||||||||
| VS-VSKV105/12 | 1200 | ASMTKV105/12 | ||||||||||
| VS-VSKV105/14 | 1400 | ASMTKV105/14 | ||||||||||
| VS-VSKV105/16 | 1600 | ASMTKV105/16 | ||||||||||
| VS-VSKT136PBF - half-bridge | ||||||||||||
| VS-VSKT136/04PBF | 135 (85) | 400 | 3200 | 51.5 | 1.05 | 1.65 | 125 | 0.007 | 200 | INT-A-PAK 94х35х37 |
ASMTKT136/04PBF | |
| VS-VSKT136/08PBF | 800 | ASMTKT136/08PBF | ||||||||||
| VS-VSKT136/12PBF | 1200 | ASMTKT136/12PBF | ||||||||||
| VS-VSKT136/14PBF | 1400 | ASMTKT136/14PBF | ||||||||||
| VS-VSKT136/16PBF | 1600 | ASMTKT136/16PBF | ||||||||||
| VS-VSKT142PBF - half-bridge | ||||||||||||
| VS-VSKT142/04PBF | 140 (85) | 400 | 4500 | 102 | 1 | 1.43 | 125 | 0.0019 | 200 | INT-A-PAK 94х35х37 |
ASMTKT142/04PBF | |
| VS-VSKT142/08PBF | 800 | ASMTKT142/08PBF | ||||||||||
| VS-VSKT142/12PBF | 1200 | ASMTKT142/12PBF | ||||||||||
| VS-VSKT142/14PBF | 1400 | ASMTKT142/14PBF | ||||||||||
| VS-VSKT142/16PBF | 1600 | ASMTKT142/16PBF | ||||||||||
| VS-VSKT162PBF - half-bridge | ||||||||||||
| VS-VSKT162/04PBF | 160 (85) | 400 | 4870 | 119 | 0.98 | 1.38 | 125 | 0.0030 | 200 | INT-A-PAK 94х35х37 |
ASMTKT162/04PBF | |
| VS-VSKT162/08PBF | 800 | ASMTKT162/08PBF | ||||||||||
| VS-VSKT162/12PBF | 1200 | ASMTKT162/12PBF | ||||||||||
| VS-VSKT162/14PBF | 1400 | ASMTKT162/14PBF | ||||||||||
| VS-VSKT162/16PBF | 1600 | ASMTKT162/16PBF | ||||||||||
| VS-VSKU162PBF - common cathode | ||||||||||||
| VS-VSKU162/12PBF | 160 (85) | 1200 | 4870 | 119 | 0.98 | 1.38 | 125 | 0.0030 | 200 | INT-A-PAK 94х35х37 |
ASMTKU162/12PBF | |
| VS-VSKU162/16PBF | 1600 | ASMTKU162/16PBF | ||||||||||
| VS-VSKV162PBF - common anode | ||||||||||||
| VS-VSKV162/12PBF | 160 (85) | 1200 | 4870 | 119 | 0.98 | 1.38 | 125 | 0.0030 | 200 | INT-A-PAK 94х35х37 |
ASMTKV162/12PBF | |
| VS-VSKV162/16PBF | 1600 | ASMTKV162/16PBF | ||||||||||
| VS-VSKT170PBF - half-bridge | ||||||||||||
| VS-VSKT170-04PBF | 170 (85) | 400 | 5100 | 131 | 1.12 | 0.96 | 125 | 0.009 | 500 | MAGN-A-PAK 115x50x52 |
ASMTKT170-04PBF | |
| VS-VSKT170-08PBF | 800 | ASMTKT170-08PBF | ||||||||||
| VS-VSKT170-10PBF | 1000 | ASMTKT170-10PBF | ||||||||||
| VS-VSKT170-12PBF | 1200 | ASMTKT170-12PBF | ||||||||||
| VS-VSKT170-14PBF | 1400 | ASMTKT170-14PBF | ||||||||||
| VS-VSKT170-16PBF | 1600 | ASMTKT170-16PBF | ||||||||||
| VS-VSKU170PBF - common cathode | ||||||||||||
| VS-VSKU170-04PBF | 170 (85) | 400 | 5100 | 131 | 1.12 | 0.96 | 125 | 0.009 | 500 | MAGN-A-PAK 115x50x52 |
ASMTKU170-04PBF | |
| VS-VSKU170-08PBF | 800 | ASMTKU170-08PBF | ||||||||||
| VS-VSKU170-10PBF | 1000 | ASMTKU170-10PBF | ||||||||||
| VS-VSKU170-12PBF | 1200 | ASMTKU170-12PBF | ||||||||||
| VS-VSKU170-14PBF | 1400 | ASMTKU170-14PBF | ||||||||||
| VS-VSKU170-16PBF | 1600 | ASMTKU170-16PBF | ||||||||||
| VS-VSKT230PBF - half-bridge | ||||||||||||
| VS-VSKT230-08PBF | 230 (85) | 800 | 7500 | 280 | 1.07 | 0.73 | 130 | 0.009 | 500 | MAGN-A-PAK 115x50x52 |
ASMTKT230-08PBF | |
| VS-VSKT230-12PBF | 1200 | ASMTKT230-12PBF | ||||||||||
| VS-VSKT230-16PBF | 1600 | ASMTKT230-16PBF | ||||||||||
| VS-VSKT230-18PBF | 1800 | ASMTKT230-18PBF | ||||||||||
| VS-VSKT230-20PBF | 2000 | ASMTKT230-20PBF | ||||||||||
| VS-VSKK230PBF - single thyristor | ||||||||||||
| VS-VSKK230-08PBF | 230 (85) | 800 | 7500 | 280 | 1.07 | 0.73 | 130 | 0.009 | 500 | MAGN-A-PAK 115x50x52 |
ASMTKK230-08PBF | |
| VS-VSKK230-12PBF | 1200 | ASMTKK230-12PBF | ||||||||||
| VS-VSKK230-16PBF | 1600 | ASMTKK230-16PBF | ||||||||||
| VS-VSKK230-18PBF | 1800 | ASMTKK230-18PBF | ||||||||||
| VS-VSKK230-20PBF | 2000 | ASMTKK230-20PBF | ||||||||||
| VS-VSKT250PBF - half-bridge | ||||||||||||
| VS-VSKT250-04PBF | 250 (85) | 400 | 8500 | 361 | 1.00 | 0.57 | 125 | 0.009 | 500 | MAGN-A-PAK 115x50x52 |
ASMTKT250-04PBF | |
| VS-VSKT250-08PBF | 800 | ASMTKT250-08PBF | ||||||||||
| VS-VSKT250-10PBF | 1000 | ASMTKT250-10PBF | ||||||||||
| VS-VSKT250-12PBF | 1200 | ASMTKT250-12PBF | ||||||||||
| VS-VSKT250-14PBF | 1400 | ASMTKT250-14PBF | ||||||||||
| VS-VSKT250-16PBF | 1600 | ASMTKT250-16PBF | ||||||||||
| VS-VSKT250-18PBF | 1800 | ASMTKT250-18PBF | ||||||||||
| VS-VSKT250-20PBF | 2000 | ASMTKT250-20PBF | ||||||||||
| VS-VSKU250PBF - common cathode | ||||||||||||
| VS-VSKU250-04PBF | 250 (85) | 400 | 8500 | 361 | 1.00 | 0.57 | 125 | 0.009 | 500 | MAGN-A-PAK 115x50x52 |
ASMTKU250-04PBF | |
| VS-VSKU250-08PBF | 800 | ASMTKU250-08PBF | ||||||||||
| VS-VSKU250-10PBF | 1000 | ASMTKU250-10PBF | ||||||||||
| VS-VSKU250-12PBF | 1200 | ASMTKU250-12PBF | ||||||||||
| VS-VSKU250-14PBF | 1400 | ASMTKU250-14PBF | ||||||||||
| VS-VSKU250-16PBF | 1600 | ASMTKU250-16PBF | ||||||||||
| VS-VSKU250-18PBF | 1800 | ASMTKU250-18PBF | ||||||||||
| VS-VSKU250-20PBF | 2000 | ASMTKU250-20PBF | ||||||||||
| VS-VSKT500PBF - half-bridge | ||||||||||||
| VS-VSKT500-08PBF | 500 (82) | 800 | 17800 | 1591 | 0.93 | 0.32 | 130 | 0.009 | 1500 | Super MAGN-A-PAK 149х60х52 |
ASMTKT500-08PBF | |
| VS-VSKT500-12PBF | 1200 | ASMTKT500-12PBF | ||||||||||
| VS-VSKT500-14PBF | 1400 | ASMTKT500-14PBF | ||||||||||
| VS-VSKT500-16PBF | 1600 | ASMTKT500-16PBF | ||||||||||
전원 모듈 장착을 위한 권장 사항
히트 싱크 및 표면 사양, 준비
좋은 열 접촉을 보장하고 데이터시트에 명시된 열 접촉 저항 값을 얻기 위해 히트 싱크의 접촉 표면은 깨끗하고 먼지 입자가 없어야 합니다. 장착 과정 전에 히트 싱크의 장착 표면을 세척제로 알콜 클리너(예: 이소프로판올)로 청소하는 것이 유용합니다. 다음과 같은 기계적 사양을 충족해야 합니다:
– 히트 싱크 장착 면의 불규칙성은 100 mm당 ≤ 50μm
– 표면 거칠기 Rz: < 10 μm
– 10 μm 초과의 단차 없음
히트 싱크 표면 사양 |
열 페이스트 적용
열 인터페이스 재료를 적용하기 위해 스텐실 인쇄를 사용하는 것이 권장됩니다. 열 페이스트 두께는 50 μm에서 100 μm 범위로 사용하는 것이 좋습니다. 롤러를 이용한 열 페이스트 적용은 대량 생산에서는 권장되지 않으며, 최적화된 열 페이스트 두께의 재현성이 보장되지 않기 때문입니다.
히트 싱크에 대한 장착 토크 MS
전원 모듈을 고정하기 위해 적절한 와셔 및 스프링 락 와셔 또는 조합 나사와 함께 강철 나사를 사용하는 것이 강력히 권장됩니다. 데이터시트에 명시된 토크 값을 준수해야 합니다.
예비 조임 토크와 지정된 토크 값으로 재조이는 것이 권장됩니다. 나사 조이기 과정에서 속도를 제한해야 하며, 공압 드라이버로 발생할 수 있는 토크 피크를 피하기 위해 부드러운 토크 제한이 권장됩니다.
장착 순서 예시 |
나사는 지정된 토크 값 MS에 도달할 때까지 여러 단계에 걸쳐 균등한 토크로 대각선 방향으로 조여야 합니다.
AS ENERGI를 선택하는 이유TM
- 반도체 실리콘 칩 생산을 포함한 자체 생산 시설
- 유럽 브랜드 - 100% 품질, 유리한 가격, 짧은 생산 기간
- 반도체 산업에서 20년 이상의 경험
- 50개 이상의 국가에서 신뢰받는 고객
- 10A에서 15000A, 100V에서 9000V까지의 전류 범위를 위한 20000개 품목
- 다른 제조사의 제품에 대한 대체품을 생산
- 보증된 인증 품질, 운영 보증 기간 - 2년
품질 보증
당사의 제품은 인증을 받았으며 국제 표준에 부합합니다.
우리 회사는 제품에 대해 2년 품질 보증을 제공합니다.
고객의 요청에 따라 적합성 인증서, 신뢰성 보고서, 데이터 시트 및 기술 여권을 제공합니다.
각 제품은 주요 매개변수에 대해 테스트되며, 각 제품의 매개변수에 대한 테스트 보고서가 제공됩니다.
파트너십 지역
AS ENERGITM 회사는 전력 반도체를 제조하여 전 세계 50여 개국에 공급하는 회사입니다.
물류 및 배송
당사는 물류 회사의 서비스를 통해 전 세계로 제품을 배송합니다: DHL, TNT, UPS, EMS, Fedex, Aramex.
항공, 해상, 철도, 도로 등 모든 운송 수단을 통해 제품을 배송할 수 있습니다.
AS ENERGITM 반도체 제조
당사의 제품 범위에는 정류 다이오드, 디스크 및 스터드 설계의 위상 제어 사이리스터, 아발란슈 다이오드 및 사이리스터, 고속 스위칭, 고주파 사이리스터, 빠른 회복 다이오드, 용접 및 로터 다이오드, 트라이악, 브리지 정류기, 전력 모듈(사이리스터, 다이오드, 사이리스터-다이오드, IGBT), 그리고 이들에 대한 공기 및 수냉식 히트싱크가 포함됩니다.
전력 다이오드 및 사이리스터는 10A에서 15000A까지, 전압 범위는 100V에서 9000V까지 생산됩니다.
전력 다이오드 및 사이리스터 모듈은 25A에서 1250A까지, 전압 범위는 400V에서 4400V까지 생산됩니다.
전력 반도체 제품군에는 글로벌 제조업체의 동등, 교체, 아날로그 및 대체 반도체 장치도 포함됩니다.
파워 사이리스터, 다이오드, 모듈 구매와 관련된 질문은 다음 주소로 이메일을 보내주세요:
그리고 배송에 대한 상업적 제안을 제공합니다.
많은 수의 경우 개별 가격을 제공합니다!!!
저희는 귀하의 요청과 기술적 요구 사항에 따라
저희 생산 시설에서 제품을 제조할 준비가 되어 있습니다.
주요 제품:
^
