고전압 위상 제어 SCR 사이리스터 6500V - 시리즈 개요, 사양, 데이터 시트

6500V 고전압 SCR 사이리스터란?

6500V 디스크 사이리스터는 중전압 소프트 스타터 애플리케이션의 특별한 요구 사항을 충족하도록 설계되었습니다. 6.5 kV 전력 사이리스터는 높은 서지 전류 능력을 위해 설계되었습니다. 최적화된 스위칭 동작은 직렬로 연결된 장치의 수에 따라 소프트 스타터를 다양한 작동 전압에 쉽게 확장할 수 있도록 합니다.

고전압 페이즈 제어 사이리스터 SCR 6500V 시리즈는 중전압 소프트 스타터, AC 모터 드라이브 및 고전력 컨버터 등에서 널리 사용됩니다.

중전압 장치의 일반적인 애플리케이션은 광산 굴착기, 가스 및 오일 펌프, 냉각 스테이션용 압축기입니다. 6500V SCR 사이리스터는 MSS 고전압 소프트 스타트 모듈 및 정적 무효 전력 보상기(SVC)에도 사용됩니다. SCR 사이리스터는 전력 공급 장치 및 표준 드라이브와 같은 일반적인 선 전압 정류 애플리케이션에도 적합합니다.

여기에는 다양한 제조업체의 고전력 6500V 사이리스터의 사양 및 데이터시트와 교체 옵션이 포함되어 있습니다.

페이즈 제어 SCR(사이리스터) 6500V는 정격 순방향 전류 I_TAV 범위가 280A에서 6800A까지 제공됩니다.

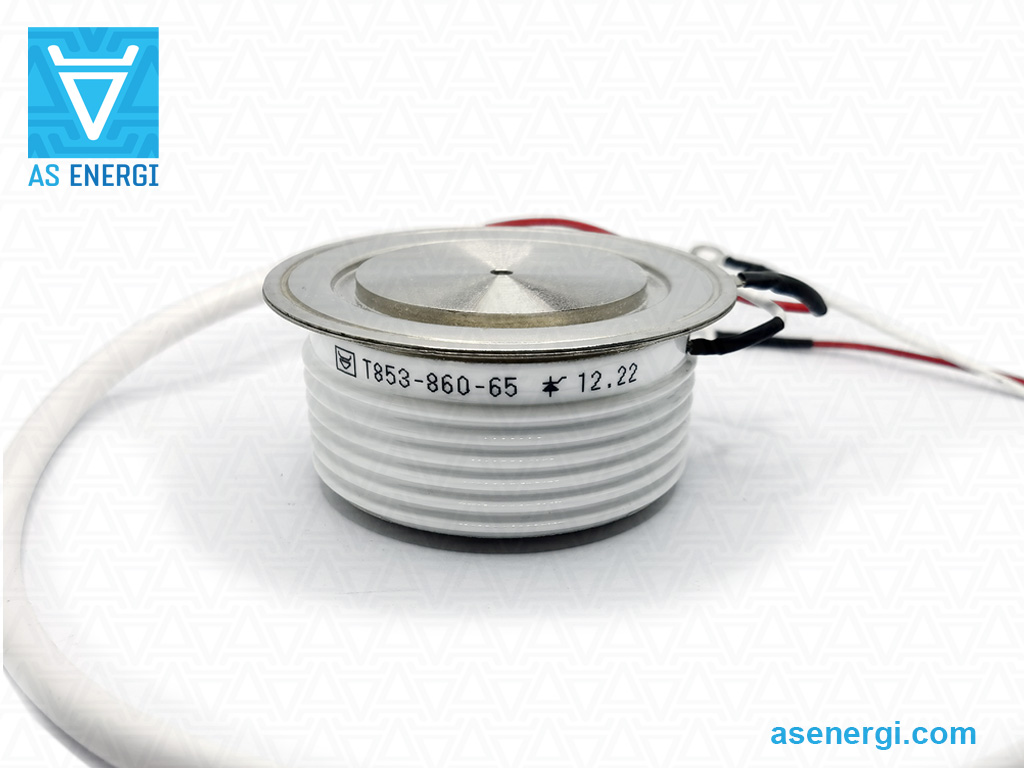

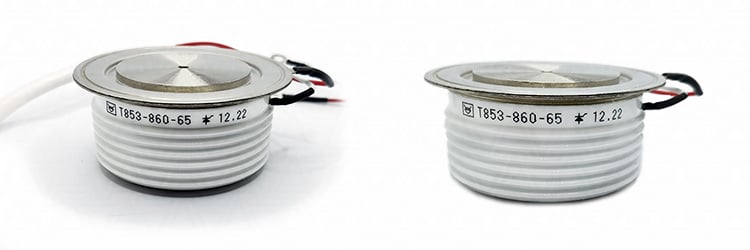

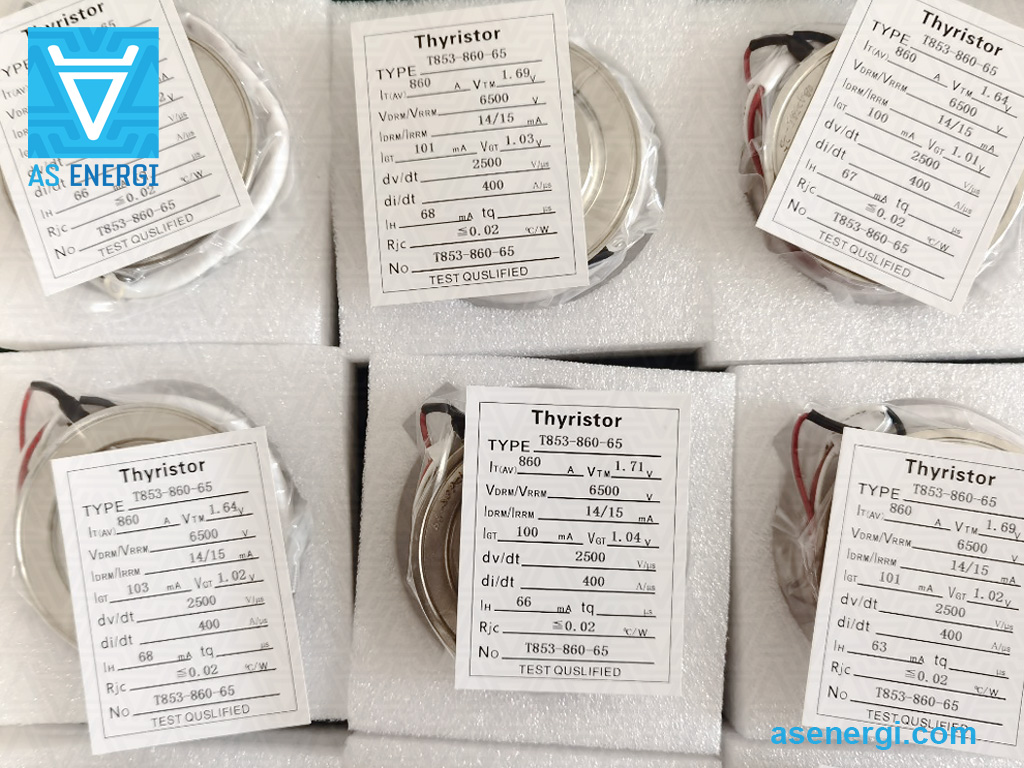

이 사이트에 제시된 모든 디스크 타입 사이리스터는 표준 프레스팩 타입 세라믹 하우징을 갖추고 있습니다. 이들은 열 방출기와 함께 상대적으로 높은 힘으로 압착되어, 열 방출기는 사이리스터 단자에 대한 전기적 접촉도 수행합니다.

SCR 사이리스터 AS ENERGI^TM는 다음과 같은 특징을 가집니다: 낮은 정적 및 동적 손실, 높은 V_DRM/V_RRM 값, 다양한 산업에서 장치 사용에 대한 광범위한 경험, 100V에서 9000V까지의 전압 범위와 100A에서 15000A까지의 전류 범위, 열 및 전기 사이클링에 대한 높은 저항, 자연 또는 강제 공기 냉각.

다음 기사도 참조하십시오: 페이즈 제어 사이리스터 (PCT), 빠른 사이리스터, 빠른 스위칭 사이리스터, 사이리스터 모듈, 표준 정류기 다이오드, 아발란시 다이오드 – 시리즈 개요.

시리즈 고전력 페이즈 제어 사이리스터 6500V (6.5kV) 디스크 케이스 디자인

SCR 사이리스터 6500V T 시리즈 AS ENERGI^TM

고전력 페이즈 제어 사이리스터 6500V T 시리즈 AS ENERGI^TM는 320A에서 2000A까지의 전류 정격으로 제공됩니다. SCR 사이리스터의 최적 사용 주파수 범위는 500Hz까지입니다.

유형	IT(AV)M (TCASE)	VDRM VRRM	ITSM	I2t	VT0	rT	tq	Tvj max	Rth(j-c)	Fm	W	패키지	치수 ØDxØdxH	데이터 시트
	A (°C)	V	kA	kA2·s	V	mΩ	µs	°C	°C/W	kN	kg		mm	PDF
사이리스터 320A
T143-320-65	346 (85)	6500	4.5	100	1.30	1.700	630	125	0.042	14-16	0.28	PT43	60x35x26
T643-320-65	320 (89)	6500	4.0	80	1.338	2.351	800	125	0.035	14-16	0.28	PT43	60x35x26
T743-320-65	320 (79)	6500	4.0	80	1.338	2.351	800	125	0.045	14-16	0.40	T.C5	56x34x35
사이리스터 500A
T253-500-65	500 (101)	6500	9.5	450	1.27	1.125	800	125	0.018	22-26	0.55	PT53	75x51x26
T353-500-65	588 (85)	6500	9.0	405	1.35	1.200	800	125	0.022	22-26	0.72	PT54	75x51x35
T653-500-65	550 (85)	6500	12	720	1.54	1.300	1000	125	0.022	22-26	0.72	PT54	75x51x35
T853-500-65	500 (98)	6500	9.5	410	1.272	1.125	800	125	0.022	22-26	0.72	PT54	75x51x35
사이리스터 800A
T653-800-65	800 (79)	6500	10	500	1.269	0.981	630	125	0.018	22-26	0.55	PT53	75x51x26
T953-800-65	685 (85)	6500	10	500	1.269	0.981	630	125	0.022	22-26	0.72	PT54	75x51x35
T163-800-65	910 (85)	6500	15	720	1.30	0.650	1000	125	0.017	30-36	0.60	PT63	87x60x26
사이리스터 1000A
T173-1000-65	1020 (85)	6500	20	2000	1.40	0.750	500	125	0.012	40-60	1.2	PT73	112x75x26
T273-1000-65	1420 (70)	6500	22	2600	1.30	0.550	1000	125	0.012	40-60	1.2	PT73	112x75x26
사이리스터 1250A
T173-1250-65	1240 (85)	6500	26	3400	1.30	0.450	1000	125	0.012	40-60	1.2	PT73	112x75x26
사이리스터 1600A
T183-1600-65	1807 (85)	6500	38	7300	1.25	0.34	1000	125	0.008	60-80	1.8	PT83	120x86x26
T383-1600-65	1740 (85)	6500	35	6200	1.20	0.39	1000	125	0.0080	60-80	2.0	PT84	120x86x35
사이리스터 2000A
T193-2000-65	2025 (85)	6500	45	10200	1.25	0.42	1000	125	0.0059	80-90	3.0	PT94	147x100x35
T293-2000-65	2377 (85)	6500	54	14700	1.20	0.29	1000	125	0.0058	80-90	3.0	PT94	147x100x35
T393-2000-65	2162 (85)	6500	45	10200	1.25	0.42	1000	125	0.0053	80-90	2.2	PT93	147x98x26

SCR 사이리스터 6500V KP 시리즈 AS ENERGI^TM

고전력 페이즈 제어 사이리스터 6500V KP 시리즈 AS ENERGI^TM는 일반 목적의 파워 디스크 사이리스터입니다. 사이리스터 KP 6500V는 300A에서 6800A까지의 전류 정격으로 제공됩니다.

시리즈	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	개요	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KP300-65	350	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP400-65	420	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP600-65	610	6500	12.1	732	1500	50	1200	125	0.020	22	0.47	A-5	74x47x26
KP700-65	730	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP800-65	850	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP1000-65	1010	6500	14	980	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1300-65	1360	6500	21.9	2400	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1900-65	1800	6500	32	5000	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP2400-65	2400	6500	40	8000	2000	100	1200	125	0.01	56	1.44	A-9	110x73x26
KP2800-65	2800	6500	45	10130	2000	200	800	125	0.01	56	1.44	A-9	110x73x26
KP3000-65	3070	6500	45	10130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3400-65	3400	6500	71	25210	2000	200	1000	125	0.008	70	1.3	A-10	120x80x26
KP5700-65	5720	6500	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP6800-65	6810	6500	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26

SCR 사이리스터 6500V ABB 파워 그리드 (히타치 에너지)

SCR 사이리스터 6500V 5STP 시리즈 ABB 파워 그리드 (히타치 에너지) 및 그 대체품은 I_TAV 정격이 340A에서 4300A까지 제공됩니다.

전도 상태에서 PCT 사이리스터는 매우 낮은 손실을 특징으로 하여 매우 높은 전류와 에너지를 효율적으로 제어할 수 있는 매력적인 장치입니다.

유형	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	패키지	교체 AS ENERGITM	데이터 시트
	A	V	kA	V	mΩ	ºC	K/kW	K/kW	kN			PDF
5STP 03X6500	340	6500	4.7	1.20	2.30	125	45	7.5	10	X	ATP 300-65-X-00
5STP 03D6500	390	6500	4.7	1.20	2.30	125	36	7.5	10	D	ATP 300-65-D-00
5STP 08G6500	730	6500	15.1	1.20	1.046	125	22	4.0	22	G	ATP 800-65-G-00
5STP 08F6500	850	6500	15.1	1.20	1.046	125	17	4.0	22	F	ATP 800-65-F-00
5STP 12K6500	1430	6500	31.5	1.15	0.647	125	11	2.0	50	K	ATP 1200-65-K-00
5STP 18M6500	1830	6500	47.5	1.21	0.431	125	9.0	1.5	70	M	ATP 1800-65-M-00
5STP 26N6500	2880	6500	65.0	1.12	0.29	125	5.7	1.0	90	N	ATP 2600-65-N-00
5STP 40N6500	3780	6500	75.0	1.14	0.255	135	4.8	1.0	90	N	ATP 4000-65-N-00
5STP 42U6500	4300	6500	86.0	1.17	0.181	125	4.0	0.8	135	U	ATP 4200-65-U-00

SCR 사이리스터 6500V 인피니언 테크놀로지스

고성능 페이즈 제어 디스크 사이리스터 6500V 인피니언 및 그 대체품은 I_TAV 정격이 280A에서 1620A까지 제공됩니다.

유형	IT(AV)M (TC=85°C)	VDRM VRRM	ITSM	I2t	VT0	rT	Tvj max	Rth(j-c)	Fm	패키지	교체 AS ENERGITM	데이터 시트
	A	V	A	kA2·s	V	mΩ	ºC	K/kW	kN			PDF
T280N65TOF	280	6500	5800	115	1.35	2.800	125	43.0	5-9	T58.27K0	ATD280N65TOF
T570N65TOF	540	6500	10500	442	1.35	1.400	125	21.0	13-23	T75.26K0	ATD570N65TOF
T1060N65TOF	1053	6500	22500	2530	1.35	0.720	125	11.0	27-45	T100.26K0	ATD1060N65TOF
T1081N65TOH	1300	6500	34000	5780	1.18	0.759	125	8.6	36-52	T120.26K	ATD1081N65TOH
T1620N65TOF	1613	6500	32000	5120	1.35	0.430	125	8.1	40-65	T111.26K0	ATD1620N65TOF

SCR 사이리스터 6500V Westcode (IXYS UK Westcode, Littelfuse 테크놀로지)

SCR 사이리스터 6500V Littelfuse 테크놀로지 (Westcode 반도체), 또한 중전압 사이리스터 IXYS WESTCODE로 알려져 있으며, 그 대체품은 450A에서 3745A까지의 정격 전류를 제공합니다.

이 장치는 낮은 전도 손실을 제공하도록 최적화되었으며, 주로 400Hz까지의 선 주파수를 갖는 응용 프로그램에 사용됩니다.

유형	IT(AV)M (TC=55°C)	VDRM VRRM	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	케이스	치수 ØDxØdxH	교체 AS ENERGITM	데이터 시트
	A	V	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
K0445LG650	450	6500	6400	200x103	700-1000	1.560	2.270	125	0.0380	W56	58x34x35	ATDK0445LG650
K0500LC650	500	6500	6400	200x103	700-1000	1.560	2.270	125	0.0320	W10	58x34x27	ATDK0500LC650
K0560QE650	575	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0310	W76	60x38x35	ATDK0560QE650
K0625QA650	640	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0260	W75	60x38x26	ATDK0625QA650
K0900ME650	1010	6500	12600	794x103	850-1150	1.610	0.900	125	0.0180	W78	75x50x35	ATDK0900ME650
K1000MA650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W77	75x50x26	ATDK1000MA650
K1000ME650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W78	75x50x35	ATDK1000ME650
K1010MA650	1130	6500	12600	794x103	850-1150	1.610	0.900	125	0.0150	W77	75x50x26	ATDK1010MA650
K1495HE650	1495	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0125	W80	100x66x35	ATDK1495HE650
K1670HA650	1670	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0105	W79	100x66x26	ATDK1670HA650	-
K2085TE650	2145	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0095	W82	112x75x35	ATDK2085TE650
K2325TJ650	2380	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0080	W81	112x75x26	ATDK2325TJ650
K2359TC650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W14	112x75x26	ATDK2359TC650
K2359TD650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W51	112x75x35	ATDK2359TD650
K2973FC650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W15	144x100x36	ATDK2973FC650
K2973FD650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W48	150x100x26	ATDK2973FD650
K3745EA650	3745	6500	35400	6.26x106	1500-1800	1.320	0.270	125	0.0050	W107	124x85x26	ATDK3745EA650

SCR 사이리스터 6500V Dynex 반도체

Dynex Phase Control Thyristors 6500V DCR 시리즈 및 그 대체품은 490A에서 4660A까지의 정격 전류를 제공합니다. 높은 과부하 용량은 사이리스터가 퓨즈 없는 응용 프로그램에 적합하게 만듭니다. 스위칭 손실이 적은 선 주파수에서 작동할 때, Phase Control Thyristors의 낮은 전도 손실은 시스템 효율성을 증가시킵니다.

유형	IT(AV)M (TC=60°C)	VDRM VRRM	ITSM	dv/dt	di/dt	Rth(j-c)	Fm	케이스	치수 ØDxØdxH	교체 AS ENERGITM	데이터 시트
	A	V	kA	V/µs	A/µs	ºC/kW	kN		mm		PDF
사이리스터 최대 6500V
DCR490J65	490	6500	6.6	1500	200	38	10 - 13	J	57x33.95x35.15	ATCR490J65
DCR590G65	595	6500	6.6	1500	200	27	10 - 13	G	58.5x34x27.1	ATCR590G65
DCR820N65	820	6500	12	1500	200	22	20 - 25	N	73x47x35.15	ATCR820N65
DCR890F65	894	6500	12	1500	200	18	20 - 25	F	73x47x27.1	ATCR890F65
DCR1570L65	1568	6500	22	1500	300	12	33 - 41	L	98.9x62.85x35.2	ATCR1570L65
DCR1650C65	1650	6500	22	1500	300	10	33 - 41	C	98.9x62.9x27.1	ATCR1650C65
DCR2220Y65	2220	6500	30	1500	300	8	48 - 59	Y	112.5x73x35.73	ATCR2220Y65
DCR2290V65	2290	6500	30	1500	500	7	48 - 59	V	110x73x27.95	ATCR2290V65
DCR2880B65	2840	6500	38.9	1500	300	7	68 - 84	B	120x84.6x35.3	ATCR2880B65
DCR2950W65	2940	6500	38.9	1500	300	6	68 - 84	W	120x84.6x28	ATCR2950W65
DCR3220A65	3220	6500	43	2000	500	6	74 - 91	A	148x100x35.9	ATCR3220A65
DCR3480M65	3480	6500	43	2000	500	5	74 - 91	M	148x100x26.5	ATCR3480M65
사이리스터 최대 6500V - 낮은 전도 손실
DCR3360A65	3360	6500	44.7	2000	500	6	74 - 91	A	148x100x35.9	ATCR3360A65
DCR3620M65	3620	6500	44.7	2000	500	5	74 - 91	M	148x100x26.5	ATCR3620M65
DCR4660H65	4660	6500	69.1	2000	500	4	120 - 155	H	170x115x35.7	ATCR4660H65
사이리스터 최대 6500V - 낮은 스위칭 손실
DCR3120A65	3120	6500	41.5	2000	500	6	74 - 91	A	148x100x35.9	ATCR3120A65
DCR3370M65	3370	6500	41.5	2000	500	5	74 - 91	M	148x100x26.5	ATCR3370M65
DCR4420H65	4420	6500	64.6	2000	500	4	120 - 155	H	170x115x35.7	ATCR4420H65

디스크 타입 사이리스터를 위한 공냉식 및 수냉식 히트싱크

고전류 및 고역전압에서 반도체 장치의 작동은 실리콘 칩의 p-n 접합에서 고출력을 동반합니다.

공냉식 및 수냉식 히트싱크는 전력 SCR 사이리스터의 냉각에 사용됩니다.

히트싱크는 열 손실 값과 냉각 표면적에 의해 특징지어지며, 사이리스터의 동작 전력에서 요구되는 열 방출을 기준으로 선택됩니다.

디스크 타입 사이리스터에서, 필요한 압축 접촉은 히트싱크와 조립될 때만 제공됩니다.

전기 손실을 최소화하고 열 방출을 최대화하려면 조립 시 필요한 압축력 Fm이 제공되어야 합니다.

사이리스터에 가해지는 축 방향 힘의 범위 Fm, 즉 사이리스터 압축력은 패키지 직경(하우징 유형)에 따라 10에서 100 kN까지이며, 이는 데이터시트에 명시되어 있습니다.

히트싱크는 Ø19 mm에서 Ø100 mm까지의 접촉 표면 직경을 가진 디스크(태블릿 타입) 반도체에 사용됩니다.

디스크 타입 SCR 사이리스터를 위한 히트싱크에 대한 자세한 정보는 다음을 참조하십시오:
"공냉식 히트싱크 O 시리즈", "공냉식 히트싱크 SF 시리즈", "수냉식 히트싱크 SS 시리즈".

디스크 타입 사이리스터의 설치 권장 사항

사이리스터와 쿨러의 접합면에서의 열 전달 및 전기 접촉의 신뢰성은 적절한 토크 (압축력)에 의해 보장됩니다.

조립 전에 시각적 검사 (1)를 수행하여 접촉면에 기계적인 손상이 없는지 확인하고, 알콜(톨루엔, 가솔린, 아세톤)에 적신 천으로 닦아 주세요 (2).

검사 후에는 전류 접점 (리드)을 고정하고, 정렬 고정을 위한 핀을 설치합니다.

열 전달 성능을 향상시키기 위해, 조립 전에 실리콘 열전도성 페이스트를 얇은 층으로 도포 (3)하는 것이 권장되지만, 이는 설치의 필수 조건은 아닙니다.

사이리스터 (3)와 쿨러의 두 번째 부분, 섬유유리 절연체 및 압력 와셔를 설치합니다.

트래버스를 나사로 (4) 넣고, 너트를 고르게 조입니다. 접촉면의 일치 여부와 균형을 확인합니다.

부품이 충분히 조여졌지만 이동이 가능하면 쿨러를 평평한 표면에 놓고 접촉면의 평행도를 확인하는 것이 좋습니다 (5).

각 너트를 차례대로 (약 1/4 회전) 완전히 조입니다 (6). 트래버스의 변형량은 달성된 압축력이 요구된 압축력과 일치하는지 여부를 결정합니다.

설치 후에는 패스너(너트 및 와셔)를 부식 방지를 위해 추가적으로 고정해야 합니다.

전력 사이리스터에 대한 팁 및 권장 사항:

전력 사이리스터는 모든 매개변수에서 최대 부하로 장시간 작동해서는 안 됩니다. 이 경우, 안전 계수는 장치의 요구되는 신뢰성 정도에 의해 결정됩니다.

고장난 전력 사이리스터는 교체된 사이리스터의 매개변수와 일치하는 사이리스터로 교체해야 합니다.

주변 온도가 상승한 환경에서 작동할 때는 과냉각이 제공되어야 합니다.

전력 사이리스터와 쿨러의 주기적인 청소는 적절한 열 방출을 보장하기 위해 먼지와 오염물을 제거하는 것이 권장됩니다.

전력 사이리스터를 병렬로 연결할 때는 전류를 균등하게 분배하기 위해 유도 전류 분배기(주로 비틀어진 토로이드형 와이어)를 사용해야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 사이리스터입니다. 이 경우 전류 분배기의 효율성은 자성 와이어의 단면적에 의해 결정됩니다.

전력 사이리스터가 직렬로 연결될 때 전압 불균형을 방지하기 위해 각 사이리스터와 병렬로 연결된 션트 저항기를 사용합니다. 과도 조건에서의 전압 균등화는 각 사이리스터에 병렬로 커패시터를 연결하여 제공합니다.

작동 중 고전압 전력 사이리스터를 만지는 것은 엄격히 금지됩니다.
