고속 전력 사이리스터 - 시리즈 개요, 사양, 데이터 시트

고속 파워 사이리스터란 무엇인가요?

고속 전력 사이리스터(Fast Power Thyristors)는 빠른 차단 사이리스터(Fast Turn-Off Thyristors)로도 알려져 있으며, t_q, t_rr, Q_rr, E_RQ 값이 감소된 반도체입니다.

고속 사이리스터는 위상 제어 사이리스터와 비교하여 10 kHz까지의 높은 주파수에서 높은 전류 전달 용량을 가지며, 더 높은 주파수 또는 주파수-펄스 모드에서 작동하기 위해 사용됩니다.

고속 사이리스터의 특성 U_TM, t_q, Q_rr는 서로 관련되어 있습니다: t_q 및 Q_rr 값이 감소하면 U_TM 값이 증가합니다.

U_TM, t_q, Q_rr의 조합을 최적화하기 위해, 반도체 칩의 층에서 τ를 제어된 방식으로 감소시키는 기술적 방법이 적용됩니다. 이에는 중금속 원자의 도핑, 고에너지 입자(γ-쿼타, 전자, 양성자, 알파 입자 등)의 조사 등이 포함됩니다. 또한, p-에미터의 주입 계수를 제어하는 방법도 사용됩니다.

t_q를 줄이기 위해 위상 제어 사이리스터에 비해 더 작은 션트 간격을 가진 보다 효율적인 분산형 캐소드 에미터 션트가 사용됩니다.

고속 사이리스터의 최적 주파수 범위는 10kHz까지입니다.

더 높은 주파수에서의 작동은 종종 애노드 전류 펄스의 전면에서 증가된 속도를 동반하기 때문에, 고속 사이리스터는 증가된 di/dt 내구성과 짧은 턴온 시간을 가집니다.

이 사이트에 소개된 모든 디스크형 사이리스터는 표준 프레스팩(press-pack) 유형 세라믹 하우징을 가지고 있습니다. 이는 열 싱크로 높은 힘으로 압축되며, 이 열 싱크는 사이리스터 단자에 전기 접촉으로도 작용합니다.

고속 사이리스터는 순방향 전류 정격 I_TAV 범위가 200A에서 5000A이며, 역차단 전압 V_RRM 범위는 400V에서 4800V, t_q는 6.3 µs까지 제공됩니다.

고속 전력 사이리스터는 고출력 정류기, 전원 공급 장치, 금속 용해, 유도가열로, 용해로, ARC로, 진공로, 사이리스터 주파수 변환기에서 널리 사용됩니다.

관련 기사: 위상 제어 사이리스터(PCT), 고속 스위칭 사이리스터, 사이리스터 모듈 – 시리즈 개요.

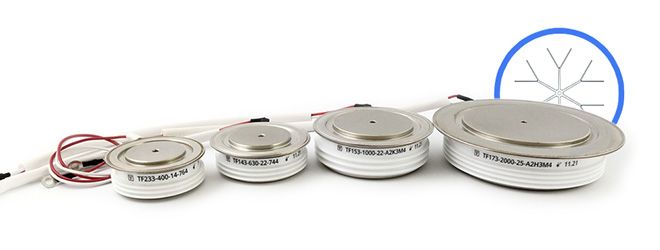

디스크 케이스 디자인의 고속 사이리스터 시리즈

고속 사이리스터 TF 시리즈 AS ENERGI^TM

고속 사이리스터 TF 시리즈 AS ENERGI^TM는 프레스 팩 타입의 빠른 차단 사이리스터로, DC 및 AC 전류를 200A에서 2000A까지 조절 및 변환하며, 10 kHz까지의 주파수에서, 400V에서 3600V까지의 전압 등급을 가진 회로에서, t_q가 6.3 µs인 조건에서 사용됩니다.

TF133...TF933

TF143...TF943

TF153...TF953

TF173, TF273

---

고속 사이리스터 TF133...TF933 (200A – 500A)

유형	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
200 A
TF233-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	110	T.B2	42x25x14
TF433-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	180	PT32 (T.B3)	54x32x20
250 A
TF133-250	250 (94)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	110	T.B2	42x25x14
TF333-250	250 (86)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
TF433-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	180	PT32 (T.B3)	54x32x20
TF833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.04	10	180	PT32 (T.B3)	54x32x20
TF933-250	250 (92)	3000-3600	5.4	140	200-1000	1000	63-80	125	0.04	10	180	PT32 (T.B3)	54x32x20
320 A
TF133-320	320 (85)	1600-2400	6.0	320	200-1000	1600	25-50	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	110	T.B2	42x25x14
TF333-320	320 (85)	1600-2400	6.0	170	200-1000	1600	25-40	125	0.05	10	180	T.B3	54x32x20
TF433-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	180	PT32 (T.B3)	54x32x20
400 A
TF133-400	400 (85)	1600-2400	6.6	210	200-1000	1600	50-63	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-400	400 (85)	400-1400	6.5	200	200-1000	800	20-50	125	0.04	10	180	PT32	54x32x20
TF333-400	371 (85)	1400-2400	6.6	200	200-2500	1600	50-63	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
500 A
TF333-500	500 (95)	300-1400	7.5	280	500-1000	500	32	125	0.035	10	100	PT31	47x27x15

---

고속 사이리스터 TF143...TF943 (400A – 630A)

유형	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
400 A
TF143-400	400 (88)	1400-2200	8.0	320	200-1000	2000	25-50	125	0.034	15	240	PT42	60x38x20
TF243-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.03	15	180	PT41	57x35x14
TF943-400	400 (85)	3000-3600	7.5	600	200-1000	2000	50-63	125	0.034	15	240	T.C2	60x38x20
500 A
TF143-500	500 (85)	1400-2200	9.0	400	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
TF243-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.03	15	180	PT41	57x35x14
TF343-500	550 (85)	500-1100	9.0	800	500-1000	500	25	125	0.028	15	180	PT41	57x35x14
630 A
TF143-630	630 (80)	1400-2200	10.0	500	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
TF243-630	630 (84)	1000-1500	11.5	660	200-2500	200	16-32	125	0.03	15	180	PT41	57x35x14
TF343-630	630 (90)	400-1400	10.5	820	500-1000	500	32	125	0.028	15	180	PT41	57x35x14

---

고속 사이리스터 TF153...TF953 (630A – 1000A)

유형	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
630 A
TF153-630	630 (85)	1400-2200	16.0	1200	200-1000	2000	20-40	125	0.021	26	550	PT53	75x51x26
TF253-630	630 (85)	800-1600	6.0	1600	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-630	630 (94)	1400-2200	20.0	2000	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
TF953-630	630 (90)	3000-3600	17.0	2400	200-2500	2000	50-63	125	0.021	26	550	T.D2	75x51x26
800 A
TF153-800	800 (85)	1400-2200	17.0	1445	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
TF253-800	800 (85)	800-1600	8.0	1900	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-800	800 (86)	1400-2200	21.0	2200	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
TF553-800	800 (85)	1400-2400	15.0	2630	1000	630	25-63	125	0.021	26	550	PT53-1	75x51x26
1000 A
TF153-1000	1000 (75)	1400-2200	18.0	1620	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
TF253-1000	1000 (85)	800-1400	10.0	2100	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-1000	1000 (79)	1400-2200	22.0	2400	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26

---

고속 사이리스터 TF173, TF273 (1600A, 2000A)

유형	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1600 A
TF173-1600	1600 (95)	1600-2800	37.0	6800	200-1000	2500	50-63	125	0.008	45	1200	PT73	112x75x26
TF173-2000	2000 (90)	2000-2500	40.0	8000	200-1000	2500	40-63	125	0.008	45	1200	PT73	112x75x26
2000 A
TF273-2000	2000 (76)	1400-2400	40.0	9300	500-1000	1000	50	125	0.011	45	1200	PT73	112x75x26

고속 사이리스터 KK series AS ENERGI^TM

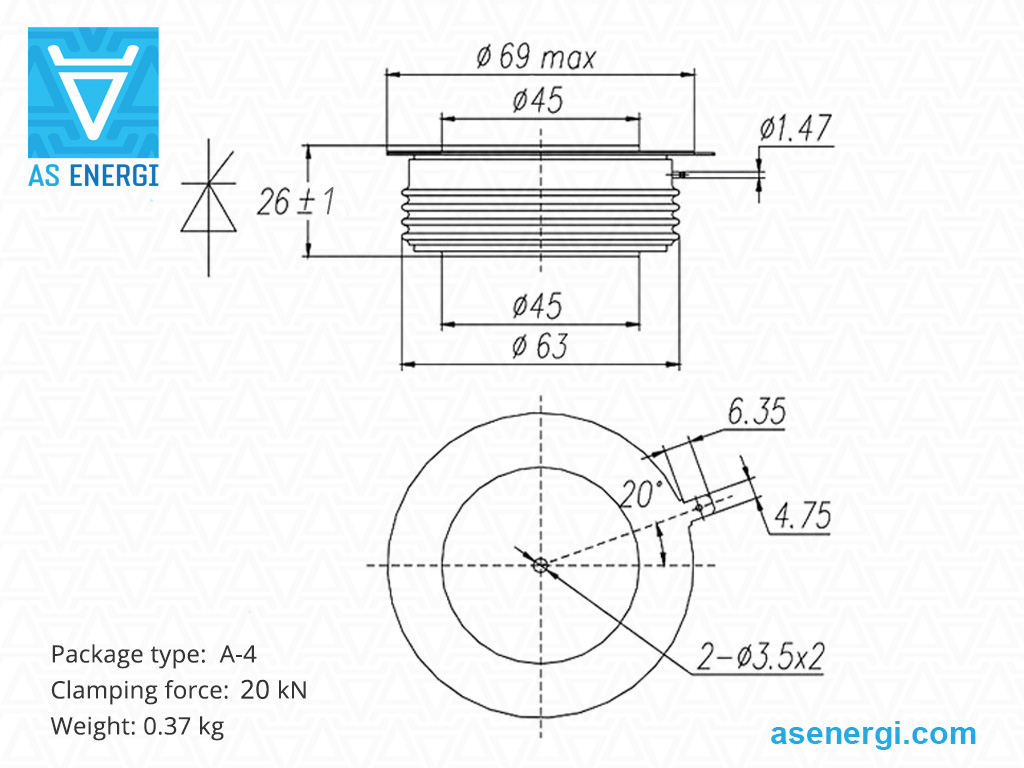

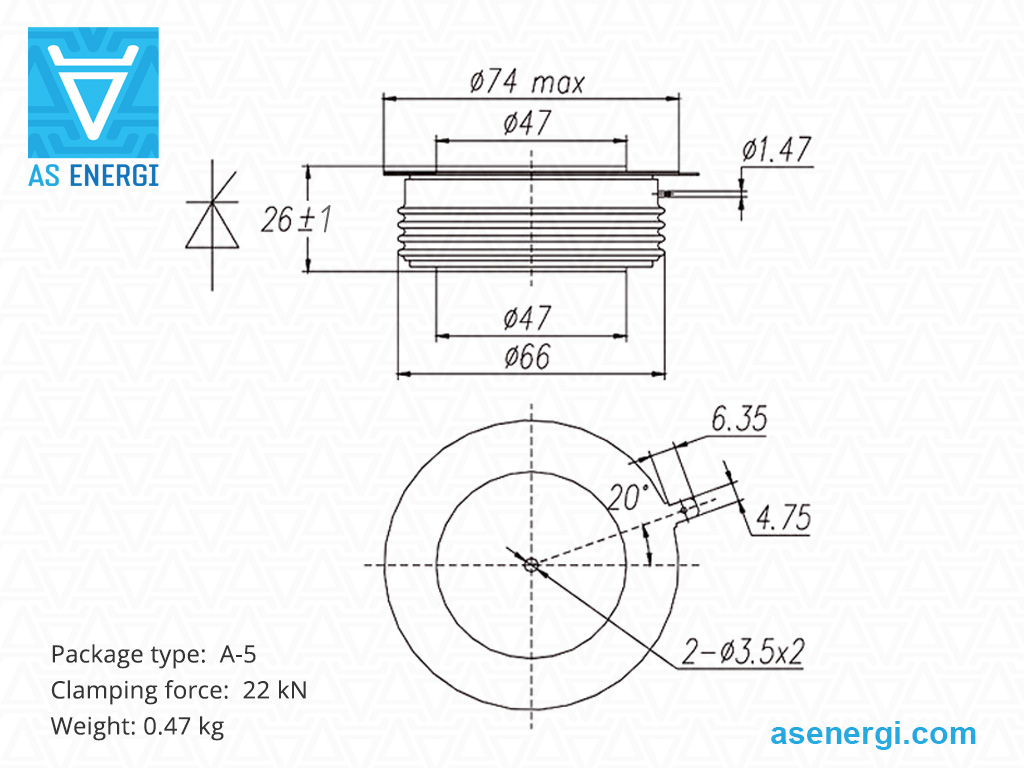

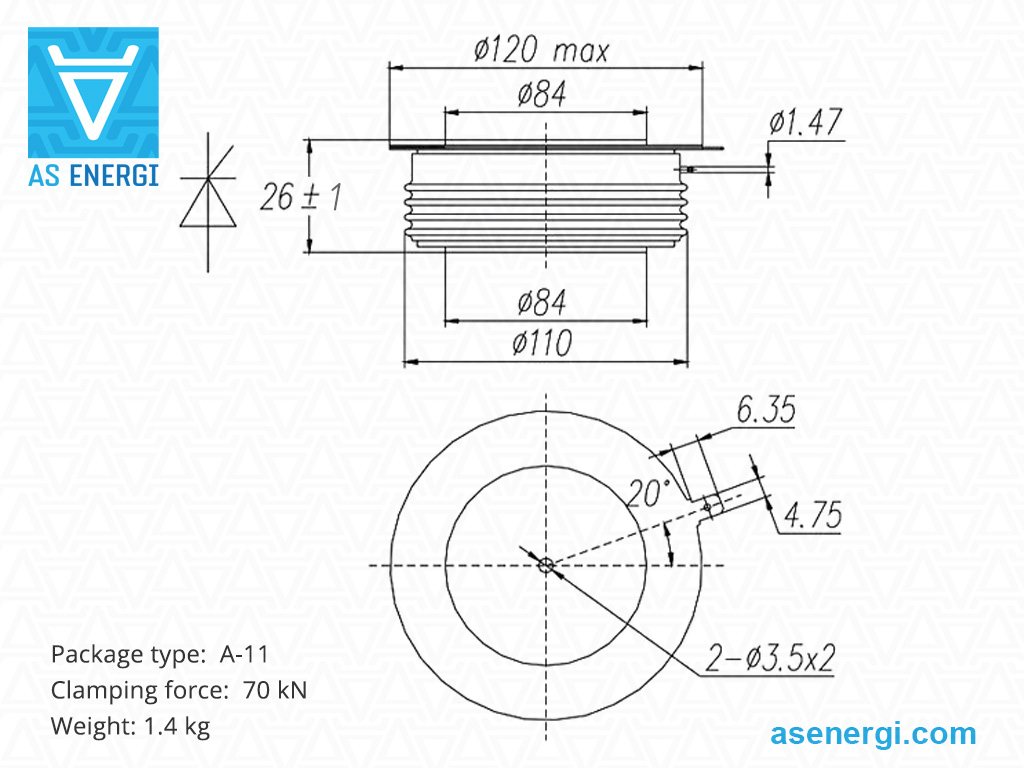

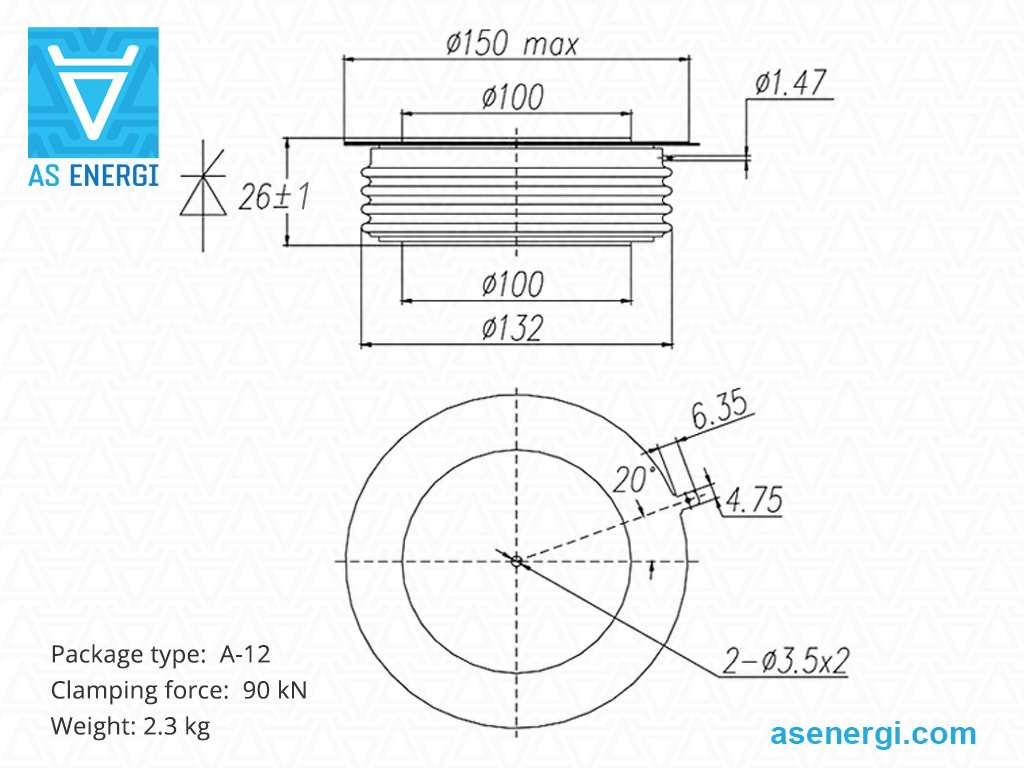

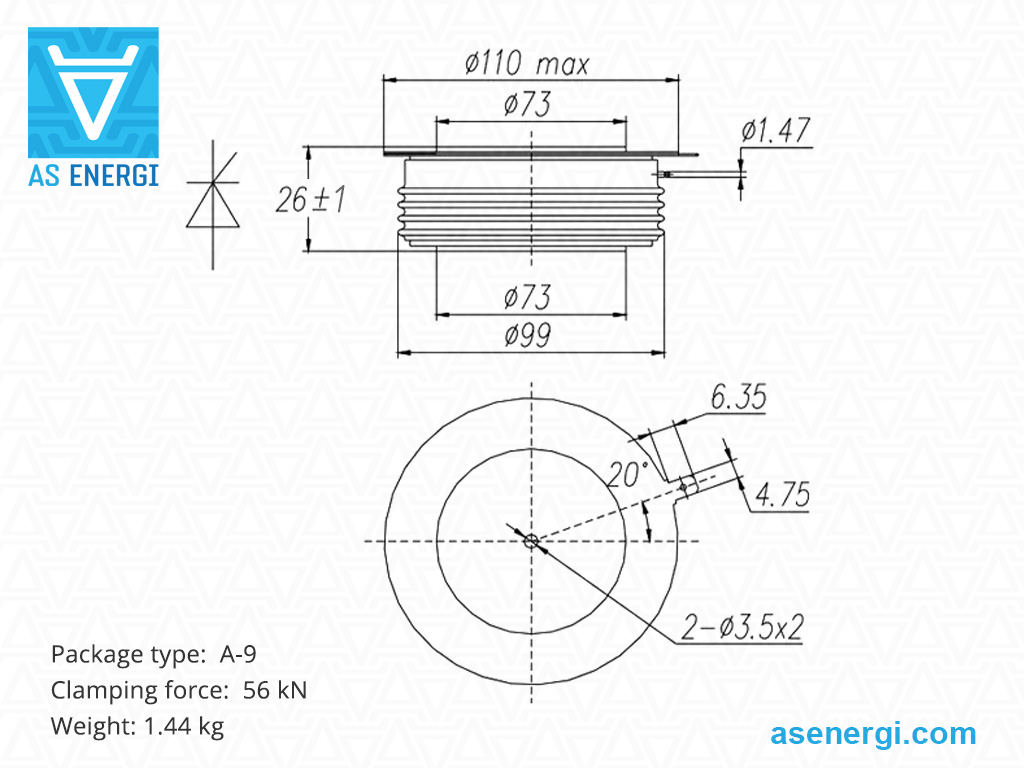

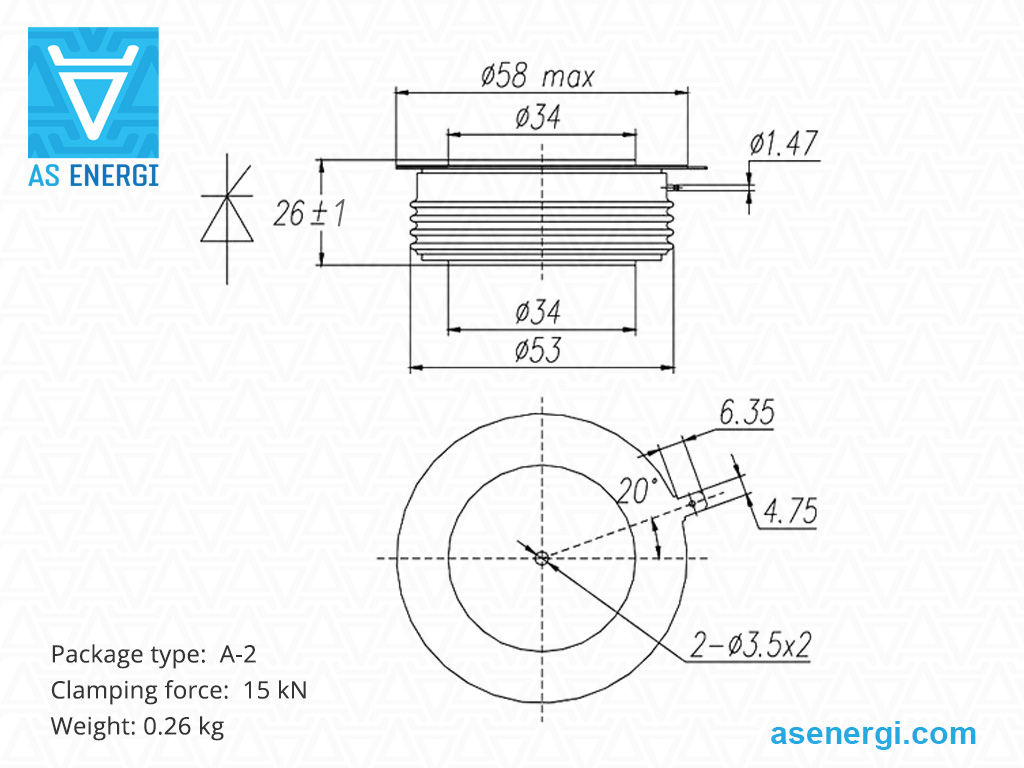

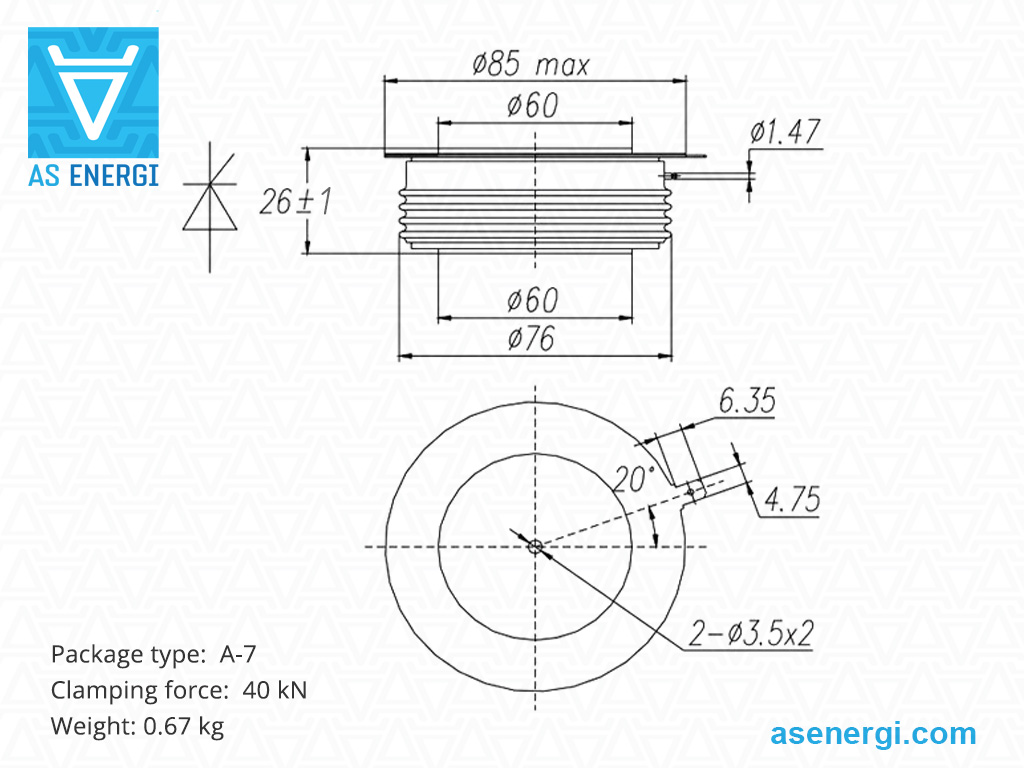

고속 사이리스터 KK 시리즈 AS ENERGI^TM는 200A에서 4800A까지의 전류 정격, 800V에서 4800V까지의 차단 전압, 그리고 t_q가 16 µs인 조건에서 제공됩니다.

유형	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Outline	Dimensions ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KK200

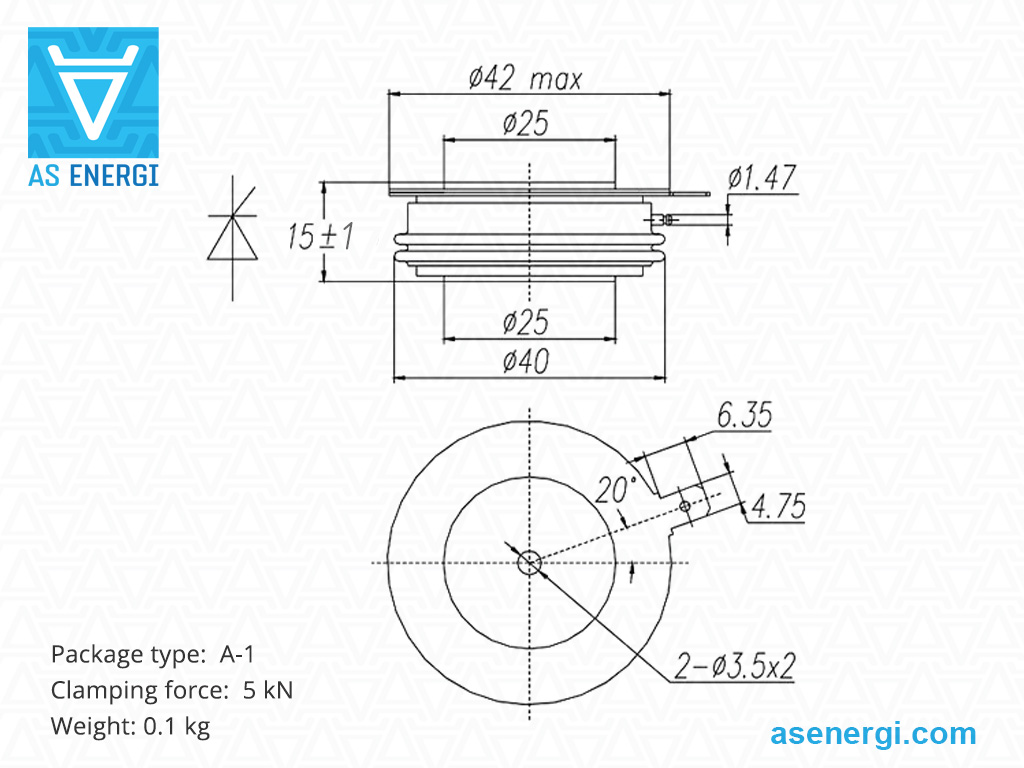

KK200-(12...14)	200	1200-1400	2.8	39	1000	200	20	125	0.08	5	0.10	A-1	42x25x15
KK300
KK300-(8...12)	300	800-1200	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK300-(12...14)	300	1200-1400	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK300-(14...20)	300	1400-2000	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK400
KK400-(8...16)	490	800-1600	4.3	92	500	1200	18-50	125	0.045	15	0.26	A-2	58x34x26
KK500
KK500-(12...14)	500	1200-1400	7.5	280	1000	200	20	125	0.045	15	0.26	A-2	58x34x26
KK500-(16...20)	500	1600-2000	7.0	250	1000	200	30	125	0.045	15	0.26	A-2	58x34x26
KK600
KK600-(12...20)	600	1200-2000	10.0	500	500	150	16-35	125	0.041	18	0.30	A-3	66x42x26
KK700
KK700-(8...18)	770	800-1800	9.0	405	500	1200	18-50	125	0.041	18	0.30	A-3	66x42x26
KK800
KK800-(8...20)	820	800-2000	9.0	405	500	1200	18-50	125	0.035	20	0.37	A-4	69x45x26
KK1000
KK1000-(8...18)	1080	800-1800	10.0	500	500	1200	18-50	125	0.020	22	0.47	A-5	74x47x26
KK1000-(25...30)	1000	2500-3000	12.0	720	1000	200	55	125	0.020	22	0.47	A-5	74x47x26
KK1200
KK1200-(12...14)	1247	1200-1400	16.0	1280	1000	1000	35	125	0.018	30	0.60	A-6	85x55x26
KK600-(12...20)	1205	1600-2000	15.0	1130	1000	1000	50	125	0.018	30	0.60	A-6	85x55x26
KK1300
KK1300-(8...18)	1330	800-1800	14.0	980	500	1200	18-50	125	0.018	30	0.60	A-6	85x55x26
KK1500
KK1500-(12...14)	1500	1200-1400	22.5	2500	1000	200	20	125	0.018	30	0.60	A-6	85x55x26
KK1500-(16...20)	1500	1600-2000	21.0	2200	1000	200	30	125	0.018	40	0.67	A-7	85x60x26
KK1500-(25...30)	1500	2500-3000	18.5	1700	1000	200	60	125	0.018	30	0.60	A-6	85x55x26
KK1600
KK1600-(8...12)	1600	800-1200	21.0	1620	500	1200	25	125	0.018	30	0.60	A-6	85x55x26
KK1600-(12...14)	1600	1200-1400	21.0	1620	500	1200	25	125	0.018	30	0.60	A-6	85x55x26
KK1700
KK800-(8...18)	1750	800-1800	18.0	1620	500	1200	18-50	125	0.018	30	0.60	A-6	85x55x26
KK1800
KK1800-(12...14)	1800	1200-1400	25.2	3200	1000	200	20	125	0.018	40	0.67	A-7	85x60x26
KK1800-(16...20)	1800	1600-2000	25.2	3200	1000	200	35	125	0.018	40	0.67	A-7	85x60x26
KK1800-(25...30)	1800	2500-3000	21.6	2300	1000	200	60	125	0.018	40	0.67	A-7	85x60x26
KK900
KK1800-(32...35)	1800	3200-3500	21.6	2300	1000	200	80	125	0.01	56	1.44	A-9	110x73x26
KK1900-(19...25)	1920	1900-2500	21.0	2205	500	1200	40-80	125	0.0125	45	1.0	A-8	100x63x26
KK2000
KK2000-(8...18)	2080	800-1800	21	2205	500	1200	18-50	125	0.0125	45	1.0	A-8	100x63x26
KK2000-(22...25)	2000	2200-2500	23	2205	500	100	16-35	125	0.0125	45	1.0	A-8	100x63x26
KK2000-(25...30)	2000	2500-3000	24.0	2900	1000	200	60	125	0.0125	45	1.0	A-8	100x63x26
KK2100
KK2100-(8...18)	2080	800-1800	21.0	2205	500	1200	18-50	125	0.0125	45	1.0	A-8	100x63x26
KK2100-(19...25)	2160	1900-2500	22.7	2576	500	1200	40-80	125	0.0125	45	1.0	A-8	100x63x26
KK2200
KK2200-(8...18)	2240	800-1800	23	2645	500	1200	30-60	125	0.0125	45	1.0	A-8	100x63x26
KK2400
KK2400-(12...14)	2400	1200-1400	33.6	5600	1000	200	22	125	0.0125	45	1.0	A-8	100x63x26
KK2500
KK2500-(12...18)	2500	1200-1800	35.6	6337	1000	250	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2500-(20...22)	2500	2000-2200	35.6	6337	1000	250	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2500-(25...30)	2500	2500-3000	30.0	4500	1000	200	60	125	0.01	56	1.44	A-9	110x73x26
KK2500-(32...35)	2500	3200-3500	30.0	4500	1000	200	80	125	0.007	70	1.4	A-11	120x84x26
KK2600
KK2600-(22...25)	2600	2200-2500	27	5600	500	1000	65	125	0.01	56	1.44	A-9	110x73x26
KK2700
KK2700-(19...25)	2790	1900-2500	33.8	5712	500	1200	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2900
KK2900-(8...18)	2940	800-1800	35.6	6337	500	1200	30-60	125	0.01	56	1.44	A-9	110x73x26
KK3000
KK3000-(12...14)	3000	1200-1400	42.0	8800	1000	200	22	125	0.007	70	1.4	A-11	120x84x26
KK3000-(26...30)	3000	2600-3000	36.0	6500	1000	200	60	125	0.007	70	1.4	A-11	120x84x26
KK3200
KK3200-(41...48)	3290	4100-4800	35	6125	500	1200	80-150	125	0.007	70	1.4	A-11	120x84x26
KK3300
KK3300-(31...40)	3370	3100-4000	35	6125	500	1200	70-120	125	0.007	70	1.4	A-11	120x84x26
KK3600
KK3600-(16...20)	3600	1600-2000	50.4	12500	1000	200	40	125	0.01	56	1.44	A-9	110x73x26
KK3800
KK3800-(19...25)	3800	1900-2500	44.0	9680	500	1200	40-110	125	0.005	90	2.3	A-12	150x100x26
KK4000
KK4000-(25...30)	4000	2500-3000	48.0	12000	1000	200	60	125	0.005	90	2.3	A-12	150x100x26
KK4000
KK4000-(35...45)	4000	3500-4500	42	7500	500	1200	65	125	0.005	90	2.3	A-12	150x100x26
KK4200
KK4200-(41...48)	4290	4100-4800	44	9680	500	1200	80-150	125	0.005	90	2.3	A-12	150x100x26
KK4300
KK4300-(31...40)	4370	3100-4000	44	9680	500	1200	70-120	125	0.005	90	2.3	A-12	150x100x26
KK4400
KK4400-(8...18)	4470	800-1800	45	10125	500	1200	30-60	125	0.007	70	1.4	A-9	120x84x26
KK4800
KK4800-(19...30)	4890	1900-3000	62	19220	500	1200	40-120	125	0.005	90	2.3	A-12	150x100x26

고속 사이리스터 VS-ST 시리즈 Vishay Semiconductors

고속 사이리스터 Vishay VS-ST 시리즈는 330A에서 940A까지의 전류 정격, 400V에서 1200V까지의 역차단 전압, 그리고 t_q가 10 µs인 조건에서 제공됩니다.

유형	ITAV/IFAV (TC)	VRRM VDRM	ITSM IFSM	I2t	VT(TO)	rT	Tvj max	Rth(j-c)	W	Package, Dimensions ØDxØdxH	Replacement AS ENERGITM	데이터 시트
	A (ºC)	V	A	kA2·s	V	mΩ	ºC	ºC/W	g	mm		PDF
VS-ST173C
VS-ST173C10CFK0	330 (55)	1000	4680	110	1.61	0.77	125	0.016	50	A-PUK (TO-200AB) 42x19x14	ASTD173C10CFK0
VS-ST173C10CFK1		1000									ASTD173C10CFK1
VS-ST173C10CFP0		1000									ASTD173C10CFP0
VS-ST173C10CFP1		1000									ASTD173C10CFP1
VS-ST173C12CFK0		1200									ASTD173C12CFK0
VS-ST173C12CFK0L		1200									ASTD173C12CFK0L
VS-ST173C12CFK1		1200									ASTD173C12CFK1
VS-ST173C12CFP0		1200									ASTD173C12CFP0
VS-ST173C12CFP1		1200									ASTD173C12CFP1
VS-ST183C
VS-ST183C04CFL0	370 (55)	400	4900	120	1.45	0.58	125	0.016	50	A-PUK (TO-200AB) 42x19x14	ASTD183C04CFL0
VS-ST183C04CFN0		400									ASTD183C04CFN0
VS-ST183C04CFN1		400									ASTD183C04CFN1
VS-ST183C08CFL0		800									ASTD183C08CFL0
VS-ST183C08CFL1		800									ASTD183C08CFL1
VS-ST183C08CFN0		800									ASTD183C08CFN0
VS-ST183C08CFN1		800									ASTD183C08CFN1
VS-ST203C
VS-ST203C10CFJ1	370 (55)	1000	5260	138	1.22	0.83	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD203C10CFJ1
VS-ST203C12CFJ0		1200									ASTD203C12CFJ0
VS-ST203C12CFJ1		1200									ASTD203C12CFJ1
VS-ST223C
VS-ST223C04CFL0	390 (55)	400	5850	171	1.09	0.82	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD223C04CFL0
VS-ST223C04CFL1		400									ASTD223C04CFL1
VS-ST223C04CFN0		400									ASTD223C04CFN0
VS-ST223C04CFN1		400									ASTD223C04CFN1
VS-ST223C08CFL0		800									ASTD223C08CFL0
VS-ST223C08CFL1		800									ASTD223C08CFL1
VS-ST223C08CFN0		800									ASTD223C08CFN0
VS-ST223C08CFN1		800									ASTD223C08CFN1
VS-ST303CL
VS-ST303C04LFK0	515 (55)	400	7950	316	1.48	0.56	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD303C04LFK0
VS-ST303C04LFL0		400									ASTD303C04LFL0
VS-ST303C08LFL1		800									ASTD303C08LFL1
VS-ST303C08LFN0		800									ASTD303C08LFN0
VS-ST303C08LFN1		800									ASTD303C08LFN1
VS-ST303C10LFJ0		1000									ASTD303C10LFJ0
VS-ST303C12LFH0		1200									ASTD303C12LFH0
VS-ST303C12LFJ1		1200									ASTD303C12LFJ1
VS-ST303C12LFK0		1200									ASTD303C12LFK0
VS-ST303C12LFK0L		1200									ASTD303C12LFK0L
VS-ST303C12LFK1		1200									ASTD303C12LFK1
VS-ST303C12LFK1L		1200									ASTD303C12LFK1L
VS-ST303C
VS-ST303C04CFL0	620 (55)	400	7950	316	1.48	0.56	125	0.010	83	E-PUK (TO-200AB) 42x25x14.5	ASTD303C04CFL0
VS-ST303C04CFL1		400									ASTD303C04CFL1
VS-ST303C04CFN1		400									ASTD303C04CFN1
VS-ST303C08CFK1		800									ASTD303C08CFK1
VS-ST303C08CFL1		800									ASTD303C08CFL1
VS-ST303C08CFN1		800									ASTD303C08CFN1
VS-ST303C10CFJ0		1000									ASTD303C10CFJ0
VS-ST303C10CFK0		1000									ASTD303C10CFK0
VS-ST303C12CCL1		1200									ASTD303C12CCL1
VS-ST303C12CFJ0		1200									ASTD303C12CFJ0
VS-ST303C12CFJ1		1200									ASTD303C12CFJ1
VS-ST303C12CFK0		1200									ASTD303C12CFK0
VS-ST303C12CFK0L		1200									ASTD303C12CFK0L
VS-ST303C12CFK1		1200									ASTD303C12CFK1
VS-ST303C12CFK1L		1200									ASTD303C12CFK1L
VS-ST333CL
VS-ST333C04LFL0	620 (55)	400	11000	605	0.93	0.58	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD333C04LFL0
VS-ST333C04LFL1		400									ASTD333C04LFL1
VS-ST333C04LFM0		400									ASTD333C04LFM0
VS-ST333C04LFM1		400									ASTD333C04LFM1
VS-ST333C08LFL0		800									ASTD333C08LFL0
VS-ST333C08LFL1		800									ASTD333C08LFL1
VS-ST333C08LFM0		800									ASTD333C08LFM0
VS-ST333C08LFM1		800									ASTD333C08LFM1
VS-ST333C
VS-ST333C04CFL0	720 (55)	400	11000	605	0.93	0.58	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD333C04CFL0
VS-ST333C04CFL1		400									ASTD333C04CFL1
VS-ST333C04CFM1		400									ASTD333C04CFM1
VS-ST333C08CFL0		800									ASTD333C08CFL0
VS-ST333C08CFL1		800									ASTD333C08CFL1
VS-ST333C08CFM0		800									ASTD333C08CFM0
VS-ST333C08CFM1		800									ASTD333C08CFM1
VS-ST733CL
VS-ST733C04LFL1	940 (55)	400	20000	2000	1.20	0.29	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD733C04LFL1
VS-ST733C04LFM1		400									ASTD733C04LFM1
VS-ST733C08LFL0		800									ASTD733C08LFL0
VS-ST733C08LFL1		800									ASTD733C08LFL1
VS-ST733C08LFM0		800									ASTD733C08LFM0
VS-ST733C08LFM0L		800									ASTD733C08LFM0L
VS-ST733C08LFM1		800									ASTD733C08LFM1

디스크형 사이리스터용 공냉 및 수냉 방열판

반도체 소자가 높은 전류와 높은 역전압에서 작동할 때, 실리콘 칩의 p-n 접합에서 높은 전력이 발생합니다.

전력 SCR 사이리스터의 냉각을 위해 공냉 및 수냉 방열판이 사용됩니다.

방열판은 전력 소산값과 냉각 표면 면적으로 특징지어지며, 사이리스터 작동 시 요구되는 열 소산에 따라 선택됩니다.

디스크형 사이리스터에서는 방열판과 조립된 경우에만 프레스 접촉의 필요한 압축이 제공됩니다.

전기적 손실을 최소화하고 열 소산을 최대화하기 위해 조립 중 필요한 클램핑 힘 Fm이 제공되어야 합니다.

사이리스터의 축 방향 힘 Fm, 즉 사이리스터 압축력의 값 범위는 패키지 직경(하우징 유형)에 따라 10 kN에서 100 kN까지이며, 이는 데이터시트에 명시되어 있습니다.

방열판은 접촉면 직경이 Ø19 mm에서 Ø100 mm까지인 디스크(태블릿형) 반도체에 사용됩니다.

디스크형 SCR 사이리스터용 방열판에 대한 자세한 내용은 다음을 참조하십시오:
"공냉 방열판 O 시리즈", "공냉 방열판 SF 시리즈", "수냉 방열판 SS 시리즈".

전력 디스크형 사이리스터 설치 권장 사항

사이리스터와 쿨러의 접촉 면 사이에서 열 전달 및 전기적 접촉의 신뢰성은 적절한 토크(클램핑 힘)에 의해 보장됩니다.

조립 전에 시각적 검사 (1)를 통해 접촉면에 기계적 손상이 없는지 확인하고, 알콜(톨루엔, 가솔린, 아세톤)로 적신 천으로 닦아야 합니다 (2).

검사를 마친 후, 전류 접촉부(리드)를 고정하고, 구조 정렬을 고정할 핀을 설치해야 합니다.

열 전달 특성을 개선하기 위해 조립 전에 실리콘 열전도성 페이스트를 얇은 층으로 윤활 (3)하는 것이 권장되지만, 설치 조건은 필수적이지 않습니다.

사이리스터 (3), 쿨러의 두 번째 부품, 유리섬유 절연체 및 압력 와셔를 설치합니다.

트래버스를 통과시키고 (4) 너트를 고르게 조여야 합니다. 접촉면의 정렬과 평평함이 없는지 확인하십시오.

부품이 충분히 조여졌지만 이동이 가능한 경우, 쿨러를 평평한 표면에 놓고 표면의 전반적인 평행도를 확인하는 것이 좋습니다 (5).

각 너트를 차례대로 (약 1/4 회전) 끝까지 조여 (6)야 합니다. 트래버스의 변형 정도에 따라 달성된 클램핑 힘이 요구되는 값에 맞는지 확인합니다.

설치 후, 고정 장치(너트와 와셔)는 부식 방지를 위해 추가로 고정해야 합니다.

전력 사이리스터에 대한 팁 및 권장 사항:

전력 사이리스터는 모든 파라미터에서 최대 부하로 장시간 작동해서는 안 됩니다. 이 경우, 안전 계수는 장치의 요구되는 신뢰성 정도에 따라 결정됩니다.

고장난 전력 사이리스터는 교체되는 사이리스터의 파라미터와 일치하는 사이리스터로 교체해야 합니다.

고온 환경에서 작동할 때는 초냉각이 제공되어야 합니다.

전력 사이리스터와 쿨러는 적절한 열 방출을 보장하기 위해 주기적으로 먼지와 오염 물질을 제거하는 청소가 권장됩니다.

병렬로 연결된 전력 사이리스터 간의 전류 균형을 맞추기 위해 유도 전류 분배기(종종 꼬인 토로이드형 와이어)가 사용되어야 합니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 사이리스터입니다. 이 경우 전류 분배기의 효율성은 자성 와이어의 단면적으로 결정됩니다.

전력 사이리스터를 직렬로 연결할 때 전압 불균형을 방지하려면 각 사이리스터와 병렬로 연결된 션트 저항기를 사용해야 합니다. 과도 상태에서 전압 균등화는 각 사이리스터에 병렬로 커패시터를 연결하여 제공됩니다.

작동 중 높은 전압을 가진 전력 사이리스터를 만지는 것은 엄격히 금지됩니다.
