고속 스위칭 사이리스터 - 기능, 시리즈 개요, 사양, 데이터 시트

빠른 스위칭 전력 사이리스터란 무엇인가?

빠른 스위칭 사이리스터는 빠른 턴오프, 빠른 턴온 사이리스터 또는 빠른 임펄스 사이리스터로도 알려져 있으며, t_q, t_rr, Q_rr이 감소된 반도체입니다.

빠른 스위칭 사이리스터는 빠른 사이리스터와 달리 역회복 전하 Q_rr가 추가로 표준화되어 있습니다.

빠른 스위칭 사이리스터는 증가된 di/dt 저항(최대 2500 A/µs), 낮은 스위칭 손실, 매우 낮은 턴온 및 턴오프 시간 등의 요구 사항을 충족합니다. 이 장치는 고속 상승 전면과 높은 진폭을 가진 전류 펄스를 스위칭하는 데 적합합니다.

빠른 스위칭 사이리스터의 최적 주파수 범위는 10kHz까지입니다.
초고속 사이리스터인 KA 시리즈 사이리스터의 최적 주파수 범위는 20kHz까지입니다.

빠른 스위칭 사이리스터의 특성 U_TM, t_q, Q_rr은 관련이 있습니다: t_q 및 Q_rr 값이 감소하면 U_TM이 증가합니다.

U_TM, t_q, Q_rr의 조합을 최적화하기 위해, 반도체 칩의 층에서 τ를 제어된 방식으로 감소시키는 기술적 방법이 적용됩니다: 중금속 원소로 도핑, 고에너지 입자(γ-광자, 전자, 양성자, 알파 입자 등)로 방사선 조사. p-에미터 주입 계수를 제어하는 방법도 사용됩니다.

t_q를 줄이기 위해 더 효율적인 분산형 캐소드 에미터 션트가 사용됩니다(페이즈 컨트롤 사이리스터에 비해 더 작은 션트 간격).

더 높은 주파수에서 작동하는 것은 종종 애노드 전류 펄스의 전면 속도가 증가하는 것과 동반되므로, 빠른 사이리스터는 증가된 di/dt 저항과 짧은 턴온 시간을 가집니다.

이 사이트에 소개된 모든 디스크형 사이리스터는 표준 프레스 팩 타입 세라믹 하우징을 가지고 있습니다. 이들은 상대적으로 높은 압력으로 열방출 장치에 눌려 있으며, 이 장치는 사이리스터 단자의 전기적 접촉 역할도 합니다.

빠른 스위칭 사이리스터는 순방향 전류 등급 I_TAV이 200A에서 3200A까지 제공되며, 역방향 차단 전압 V_RRM 범위는 400V에서 4000V까지입니다. 또한 t_q는 8.0 µs에서 제공됩니다.

전력 빠른 스위칭 사이리스터는 용접, 유도 가열 및 용융, 전기 교통, 고전력 정류기, AC 드라이브, 전원 공급 장치 및 짧은 턴온 및 턴오프 시간이 필요한 기타 시스템에서 널리 사용됩니다.

다음 기사를 참조하세요: 페이즈 컨트롤 사이리스터(PCT), 빠른 사이리스터, 사이리스터 모듈 – 시리즈 개요.

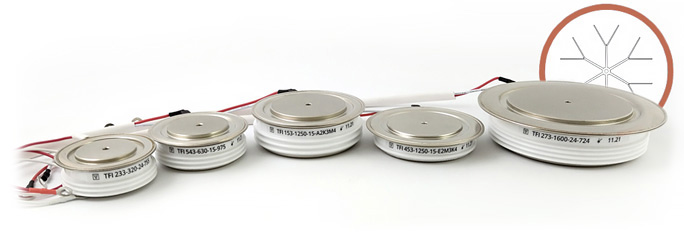

디스크형 케이스 설계의 빠른 스위칭 사이리스터 시리즈

빠른 사이리스터 스위칭 TFI 시리즈 AS ENERGI^TM

빠른 스위칭 사이리스터 TFI 시리즈 AS ENERGI^TM는 "빠른 임펄스 사이리스터" (TFI)로도 알려져 있으며, 250A에서 3200A까지의 DC 및 AC 전류를 조정하고 변환하는 프레스 팩 타입 사이리스터로, 400V에서 4000V까지의 전압 등급을 가진 회로에서 10 kHz까지의 주파수로 작동하며, t_q는 10 µs입니다.

빠른 스위칭 사이리스터는 증가된 di/dt 저항, 낮은 스위칭 손실, 짧은 턴온 및 턴오프 시간 등의 요구 사항을 충족합니다.

빠른 사이리스터는 t_q, t_rr, Q_rr, ERQ 값이 감소된 장치로, 더 높은 주파수 모드에서 작동하도록 설계되었습니다.

빠른 스위칭 사이리스터는 역회복 전하 Q_rr가 추가로 표준화된 사이리스터입니다. 이 장치는 전류 펄스를 스위칭하는 데 적합하며, 전면에서의 상승률이 높고 진폭이 큰 펄스를 처리할 수 있습니다.

TFI323	TF133...TF933	TF143...TF643	TF153...TF453
TF163, TF263	TF173...TF873	TFI183	TFI193

---

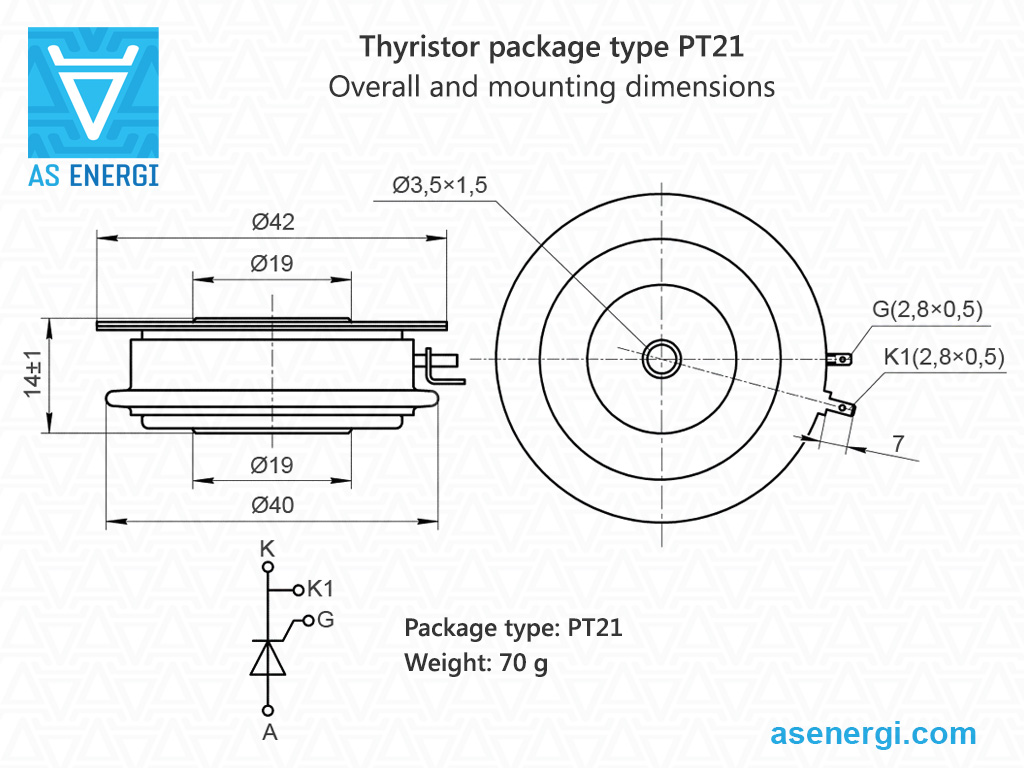

고속 스위칭 사이리스터 TFI323, TFI133...TFI933 (250A – 400A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
250 A
TFI323-250	250 (85)	600-1200	3.0	180	1000	800	20-25	125	0.070	6	70	PT21 (T.A1)	42x19x14
TFI833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.040	10	180	PT32 (T.B3)	54x32x20
TFI933-250	250 (92)	3000	5.4	140	200-1000	1600	63	125	0.040	10	180	PT32 (T.B3)	54x32x20
320 A
TFI233-320	320 (85)	2000-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180	PT32 (T.B3)	54x32x20
TFI333-320	320 (85)	1200-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180 110	PT32 T.B2	54x32x20 42x25x14
400 A
TFI133-400	400 (89)	1000-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	110	PT31 T.B2	47x27x15 42x25x14
TFI233-400	400 (80)	2000-2400	6.6	210	200-2500	1600	50-63	125	0.050	10	180	PT32 (T.B3)	54x32x20
TFI333-400	400 (88)	600-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180 110	PT32 T.B2	54x32x20 42x25x14
TFI433-400	400 (89)	300-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	180 110	T.B3 PT31	54x32x20 47x27x15
TFI533-400	400 (88)	1000-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180	PT32 (T.B3)	54x32x20

---

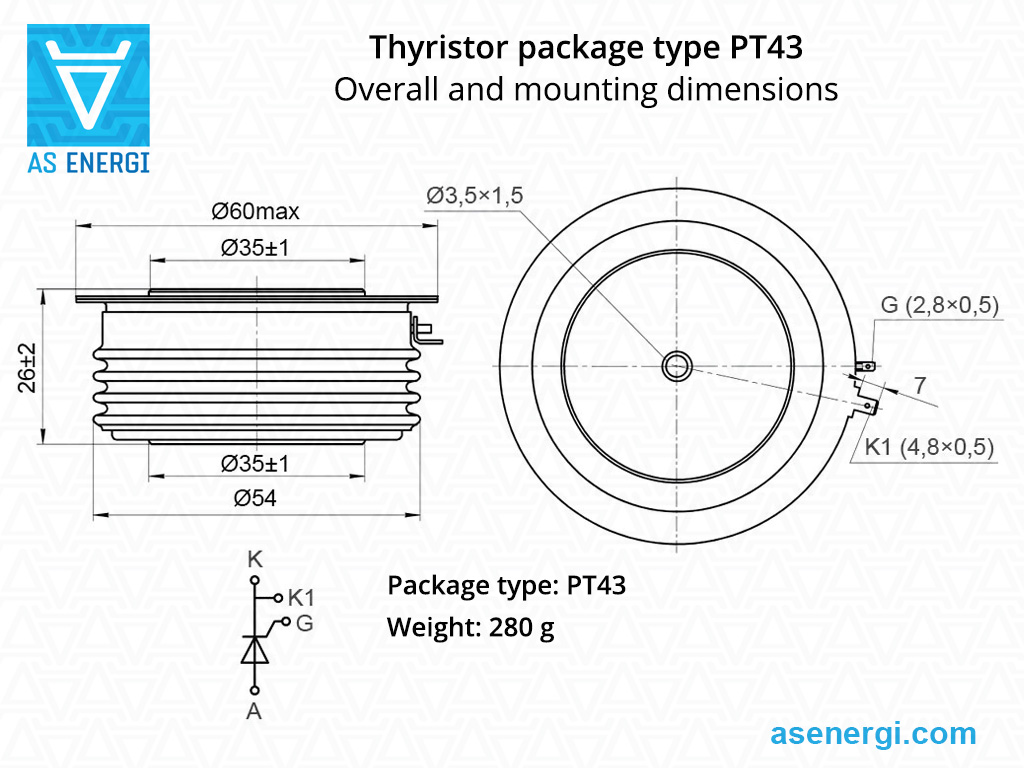

고속 스위칭 사이리스터 TFI143...TFI643 (400A – 630A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
400 A
TFI143-400	400 (90)	1000-1500	8	320	200-1000	2000	10	125	0.032	15	280	PT43	60x35x26
TFI243-400	400 (88)	2000-2200	8	320	200-1000	2000	25	125	0.034	15	280	PT43	60x35x26

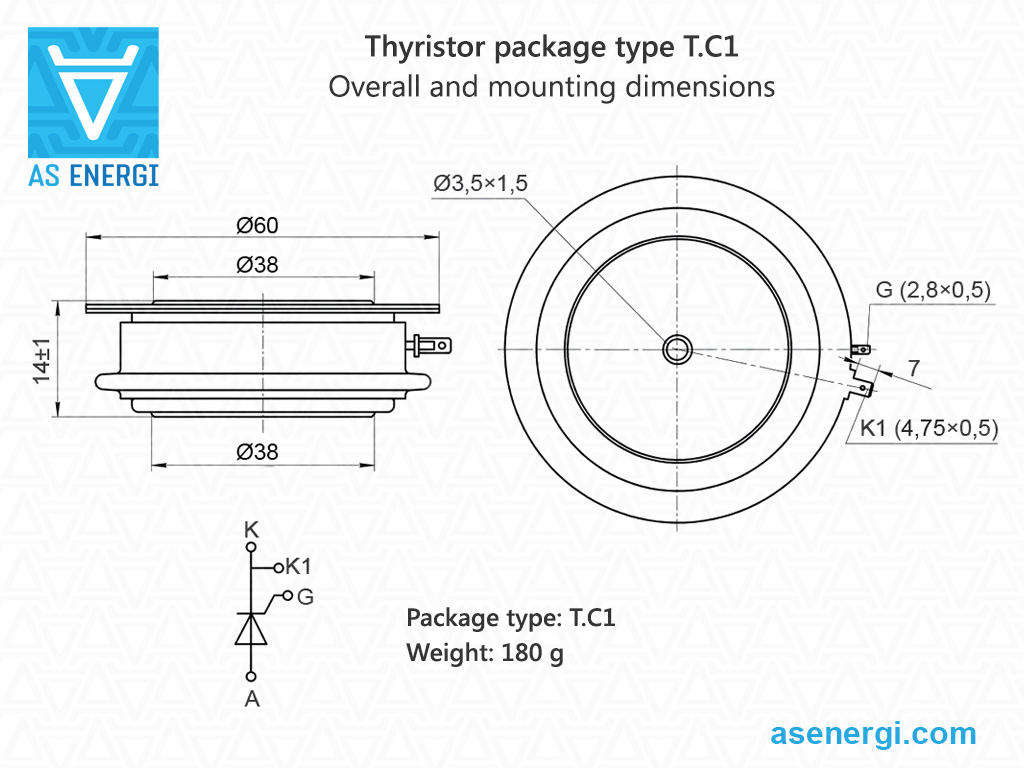

TFI343-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.030	15	180	T.C1	60x38x14
TFI443-400	400 (91)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.030	15	180	T.C1	60x38x14
TFI543-400	400 (92)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.032	15	240	PT42 (T.C2)	60x38x20
TFI643-400	400 (89)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.034	15	240	T.C2	60x38x20
500 A
TFI143-500	500 (85)	1000-1500	9	405	200-1000	2000	12.5	125	0.032	15	280	PT43	60x35x26
TFI243-500	500 (85)	2000-2200	9	400	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
TFI343-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
TFI443-500	500 (89)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.030	15	180	T.C1	60x38x14
TFI543-500	500 (89)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.032	15	240	T.C2	60x38x20
TFI643-500	500 (84)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20
630 A
TFI143-630	630 (80)	1000-1500	10	500	200-1000	2000	16	125	0.032	15	280	PT43	60x35x26
TFI243-630	630 (80)	2000-2200	10	500	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
TFI343-630	630 (84)	1000-1500	11.5	660	200-2500	2000	16-32	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
TFI443-630	630 (85)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.030	15	180	PT41 T.C1	60x38x14
TFI543-630	630 (81)	1000-1500	11.5	660	200-2500	1600	16-32	125	0.032	15	240	T.C2	60x38x20
TFI643-630	630 (75)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20

---

고속 스위칭 사이리스터 TFI153...TFI453 (700A – 1250A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
700 A
TFI353-700	700 (87)	3000	14	980	200-1000	2000	40-63	120	0.020	26	550	PT53 (T.D2)	75x51x26
800 A
TFI153-800	800 (85)	1000-1500	19	1800	200-1000	2000	10	125	0.021	26	550	PT53	75x51x26
TFI253-800	800 (85)	1800-2200	17	1400	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
TFI353-800	800 (80)	3000-3400	20	2000	200-2500	2000	63	125	0.0210	26	550	PT53 (T.D2)	75x51x26
1000 A
TFI153-1000	1000 (80)	1000-1500	20	2000	200-1000	2000	12.5	125	0.021	26	550	PT53	75x51x26
TFI253-1000	1000 (75)	1800-2200	18	1600	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
TFI353-1000	1000 (79)	2000-2800	21	2200	200-2500	2200	50-63	125	0.020	26	550	PT53 (T.D2)	75x51x26

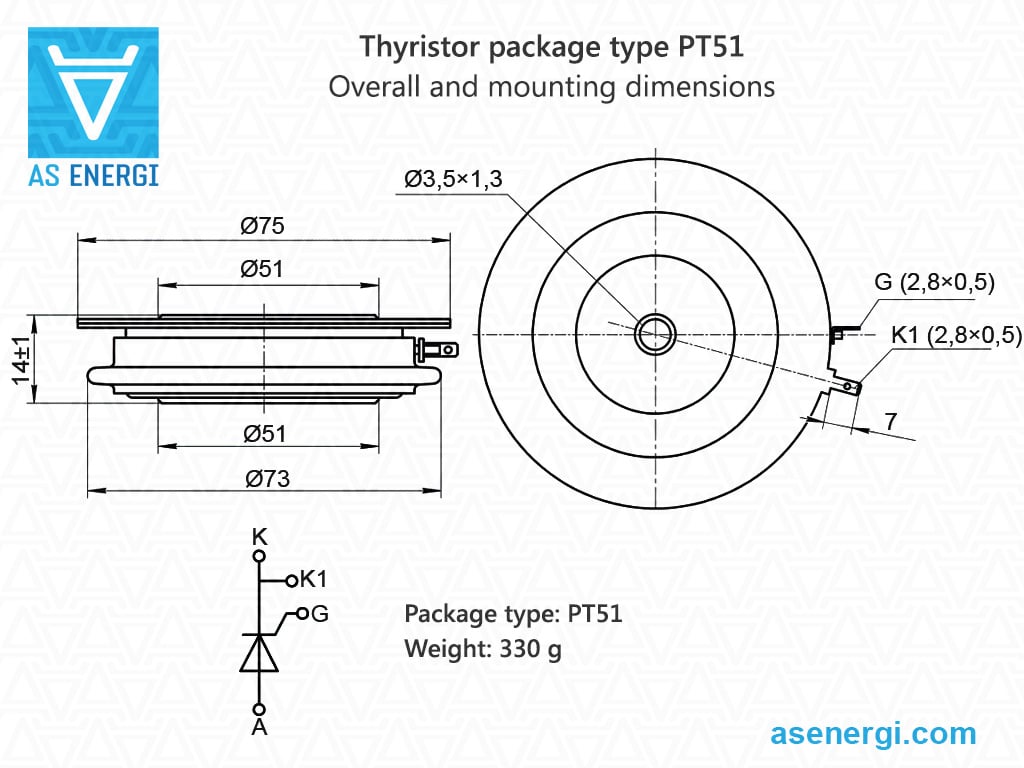

TFI453-1000	1150 (85)	300-900	18	3600	1000	1000	12.5-20	125	0.0160	24	330	PT51	75x51x14
1250 A
TFI153-1250	1250 (70)	1000-1500	21	2200	200-1000	2000	16	125	0.021	26	550	PT53	75x51x26
TFI253-1250	1250 (71)	1800-2200	19.5	1900	200-1000	2000	50	125	0.021	26	550	PT53	75x51x26
TFI353-1250	1250 (80)	600-1500	21	2400	1000	1000	20	125	0.020	26	550	PT53-1	75x51x26
TFI453-1250	1250 (75)	1000-1500	29	4200	200-2500	2000	16-32	125	0.0210	26	330	PT51 (T.D1)	75x51x14

---

고속 스위칭 사이리스터 TFI163, TFI263 (1250A, 1600A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1250 A
TFI163-1250	1258 (85)	2000-2400	24	5600	1000	1000	50	125	0.015	33	700	PT63	87x60x26
1600 A
TFI163-1600	1520 (80)	900-1400	35	6300	1000	1000	25	125	0.015	33	700	PT63	87x60x26
TFI263-1600	1423 (80)	1500-2000	35	6000	1000	1000	40	125	0.015	33	700	PT63	87x60x26

---

고속 스위칭 사이리스터 TFI173...TFI873 (1600A, 2000A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1600 A
TFI173-1600	1890 (85)	1500-2000	36	8000	1000	1000	40	125	0.011	45	1200	PT73	112x75x26
TFI273-1600	1704 (85)	2000-2400	32	8000	1000	1000	50	125	0.011	45	1200	PT73	112x75x26
TFI373-1600	1600 (91)	2000-2800	40	8000	200-2500	2500	50-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI473-1600	1569 (85)	3800-4000	34	5700	200-2500	2000	125	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI773-1600	1600 (96)	2000-2800	40	8000	200-2500	2500	50-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI873-1600	1600 (90)	3800-4000	34	5700	200-2500	2000	125	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
2000 A
TFI173-2000	2000 (89)	900-1400	48.5	11700	200-1000	2500	10	125	0.010	45	1200 1700	PT73 PT74	112x75x26 112x75x35
TFI273-2000	2000 (85)	2000	40	8000	200-1000	2500	32	125	0.010	45	1700	PT74	112x75x35
TFI373-2000	2000 (84)	2000-2500	37.2	6900	200-1000	2500	40-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI573-2000	2000 (92)	1000-1200	65	21100	200-2500	2500	10-20	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI673-2000	2000 (91)	2000	40	8000	200-2500	2500	32-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI773-2000	2000 (90)	2000-2500	40	8000	200-1000	2500	40-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26

---

고속 스위칭 사이리스터 TFI183 (2500A, 3200A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
2500 A
TFI183-2500	2500 (80)	2000-2400	40	12000	1000	1000	40-63	125	0.008	70	1800	PT83	120x86x26
3200 A
TFI183-3200	3214 (70)	1000-1600	45	13500	1000	1000	25-63	125	0.008	70	1800	PT83	120x86x26

---

고속 스위칭 사이리스터 TFI193 (2500A)

유형	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	패키지	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
2500 A
TFI193-2500	2466 (85)	2600-3000	50	11000	1000	1000	63	125	0.0065	85	2200	PT93	147x100x34

고속 스위칭 사이리스터 KG 시리즈 AS ENERGI^TM

고속 스위칭 사이리스터 KG 시리즈 AS ENERGI^TM는 디스크 설계로 된 프레스 팩 타입의 고속 턴오프 고주파 반도체 장치입니다. 고주파 사이리스터는 증가된 di/dt 저항, 낮은 스위칭 손실, 짧은 턴온 및 턴오프 시간 등의 요구 사항을 충족합니다.

고속 고주파 사이리스터 KG 시리즈는 200A에서 1200A까지의 DC 및 AC 전류를 조정하고 변환하며, 주파수 범위는 10 kHz까지이고, 전압은 800V에서 2400V까지의 회로에서 작동합니다.

유형	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Outline	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KG200

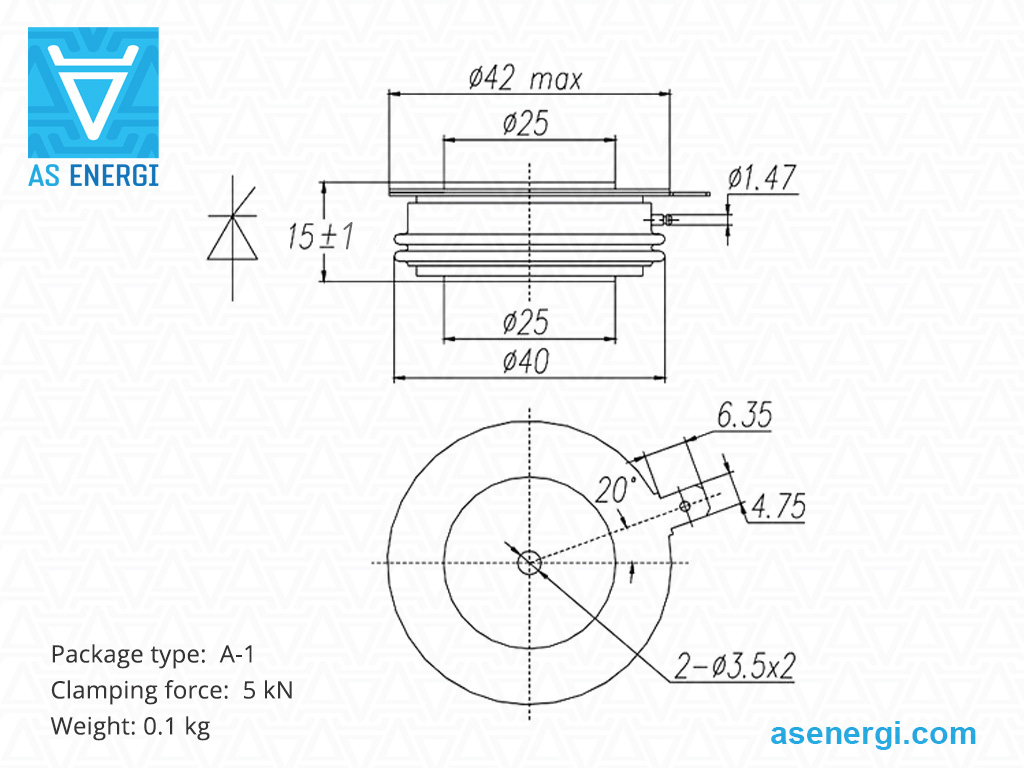

KG200-(8...18)	200	800-1800	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG200-(20...24)	200	2000-2400	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300
KG300-(8...18)	300	800-1800	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300-(20...24)	300	2000-2400	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG400

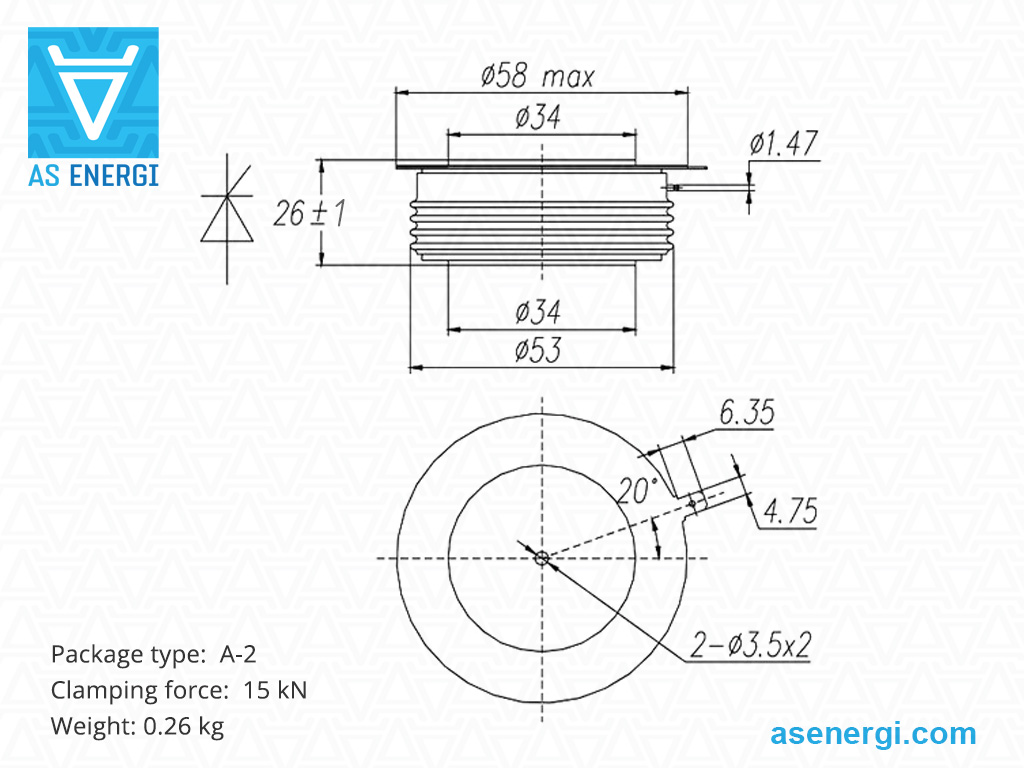

KG400-(8...18)	400	800-1800	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG400-(20...24)	400	2000-2400	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG500
KG500-(8...18)	500	800-1800	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG500-(20...24)	500	2000-2400	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG600
KG600-(8...18)	600	800-1800	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG600-(20...24)	600	2000-2400	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG800
KG800-(8...18)	800	800-1800	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG800-(20...24)	800	2000-2400	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG1000

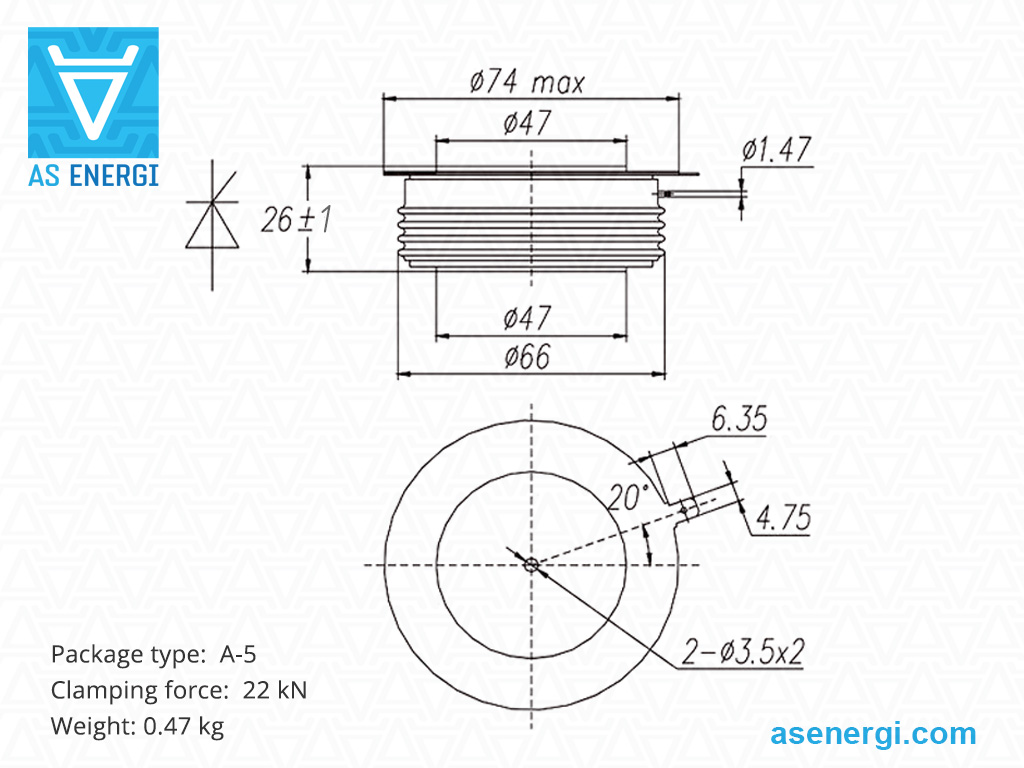

KG1000-(8...18)	1000	800-1800	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1000-(20...24)	1000	2000-2400	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1200
KG1200-(8...18)	1200	800-1800	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26
KG1200-(20...24)	1200	2000-2400	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26

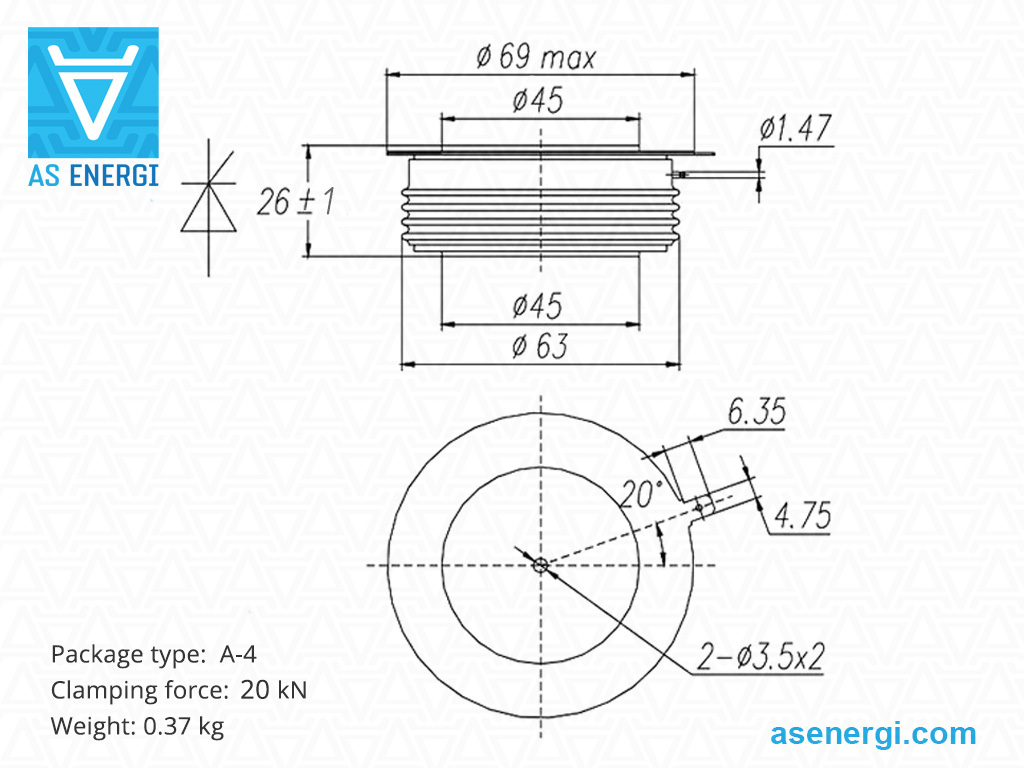

초고속 스위칭 사이리스터 KA 시리즈 AS ENERGI^TM

초고속 고주파 사이리스터 KA 시리즈 AS ENERGI^TM는 디스크 설계로 된 프레스 팩 타입의 초고속 턴오프 고주파 반도체 장치입니다. 고주파 사이리스터는 증가된 di/dt 저항, 낮은 스위칭 손실, 짧은 턴온 및 턴오프 시간 등의 요구 사항을 충족합니다.

초고속 고주파 사이리스터 KA 시리즈는 300A에서 2500A까지의 DC 및 AC 전류를 조정하고 변환하며, 주파수 범위는 20 kHz까지이고, 전압은 800V에서 2400V까지의 회로에서 작동합니다.

유형	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Outline	치수 ØDxØdxH	데이터 시트
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KA300
KA300-(8...14)	300	800-1400	5.8	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA400
KA400-(8...14)	400	800-1400	5.68	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA500
KA500-(8...12)	500	800-1200	5.4	146	200	1500	10-20	125	0.08	5	0.10	A-1	42x25x15
KA600
KA600-(8...14)	600	800-1400	9.3	432	200	1500	12-24	125	0.045	15	0.26	A-2	58x34x26
KA700
KA700-(8...12)	700	800-1200	8.9	396	200	1500	10-20	125	0.045	15	0.26	A-2	58x34x26
KA800
KA800-(6...9)	800	600-900	8.0	320	200	1500	5-7	125	0.045	15	0.26	A-2	58x34x26
KA900
KA900-(12...16)	900	1200-1600	10.0	500	200	1500	18-36	125	0.041	18	0.30	A-3	66x42x26
KA1000
KA1000-(8...14)	1000	800-1400	12.0	720	200	1500	15-28	125	0.035	20	0.37	A-4	69x45x26
KA1000-(12...16)	1000	1200-1600	11.0	605	200	1500	18-36	125	0.035	20	0.37	A-4	69x45x26
KA1100
KA1100-(8...18)	1100	800-1200	11.0	605	200	1500	10-20	125	0.035	20	0.37	A-4	69x45x26
KA1200
KA1200-(6...9)	1200	600-900	9.6	461	200	1500	6-15	125	0.035	20	0.37	A-4	69x45x26
KA1200-(8...14)	1200	800-1400	16.3	1328	200	1500	15-28	125	0.020	22	0.47	A-5	74x47x26
KA1400
KA1400-(8...12)	1400	800-1200	15.0	1125	200	1500	10-20	125	0.020	22	0.47	A-5	74x47x26
KA1500
KA1500-(8...14)	1500	800-1400	18.0	1620	200	1500	15-28	125	0.018	30	0.60	A-6	85x55x26
KA1700
KA1700-(8...12)	1700	800-1200	17.0	1445	200	1500	10-20	125	0.018	30	0.60	A-6	85x55x26
KA2000
KA2000-(10...12)	2000	1000-1200	23.0	2645	1000	1200	8-15	125	0.0125	45	1.0	A-8	100x63x26
KA2500

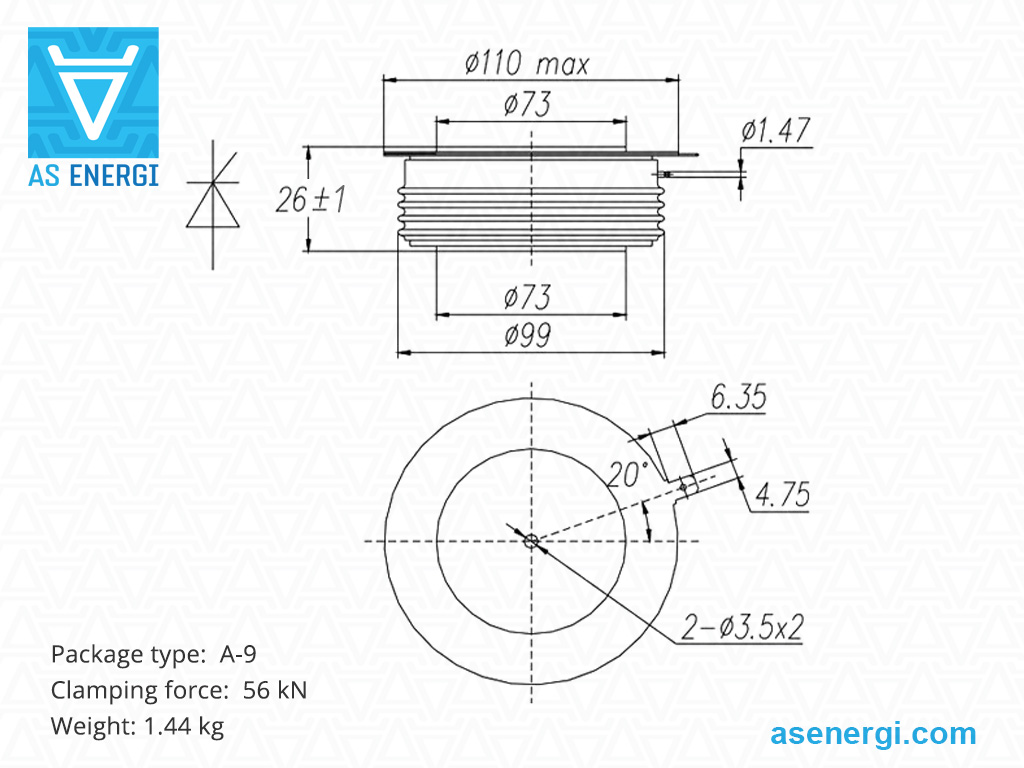

KA2500-(10...12)	2500	1000-1200	23.0	2645	1000	1200	8-15	125	0.01	56	1.44	A-9	110x73x26

고속 스위칭 사이리스터 5STF 시리즈 ABB Power Grids (Hitachi Energy)

고속 스위칭 사이리스터 5STF 시리즈 ABB Power Grids (Hitachi Energy)는 500A에서 2800A까지의 순방향 개방 상태 전류 I_TAV 정격과 1000V에서 3000V까지의 역차단 전압 V_RRM을 제공하며, t_q는 8.0 µs입니다.

유형	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	tq	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	패키지	교체 AS ENERGITM	데이터 시트
	A	V	kA	V	mΩ	µs	ºC	K/kW	K/kW	kN			PDF
5STF 05D
5STF 05D2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	D	ATF 500-24-D-25
5STF 05D2625		2600										ATF 500-26-D-25
5STF 05T
5STF 05T2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	T1	ATF 500-24-T-25
5STF 05T2625		2600										ATF 500-26-T-25
5STF 06D
5STF 06D1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	D	ATF 600-14-D-08
5STF 06D1620	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	D	ATF 600-16-D-20
5STF 06D2020		2000										ATF 600-20-D-20
5STF 06D2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	D	ATF 600-24-D-40
5STF 06D2640		2600										ATF 600-26-D-40
5STF 06T
5STF 06T1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	T1	ATF 600-14-T-08
5STF 06T1820	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	T1	ATF 600-18-T-20
5STF 06T2020		2000										ATF 600-20-T-20
5STF 06T2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	T1	ATF 600-24-T-40
5STF 06T2640		2600										ATF 600-26-T-40
5STF 07D
5STF 07D1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	D	ATF 700-12-D-13
5STF 07D1413		1400										ATF 700-14-D-13
5STF 07D1414		1400										ATF 700-14-D-14
5STF 07D2032	679	2000	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	D	ATF 700-20-D-32
5STF 07T
5STF 07T1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	T1	ATF 700-12-T-13
5STF 07T1413		1400										ATF 700-14-T-13
5STF 07T1414		1400										ATF 700-14-T-14
5STF 07T1832	679	1800	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	T1	ATF 700-18-T-32
5STF 07T2032		2000										ATF 700-20-T-32
5STF 08F
5STF 08F1660	800	1600	15.0	1.25	0.43	60	125	16.0	4.0	22	F	ATF 800-16-F-60
5STF 08F1860		1800										ATF 800-18-F-60
5STF 08F2060		2000										ATF 800-20-F-60
5STF 09F
5STF 09F1420	885	1400	16.0	1.10	0.36	20	125	16.0	4.0	22	F	ATF 900-14-F-20
5STF 09F1620		1600										ATF 900-16-F-20
5STF 09D
5STF 09D1220	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	D	ATF 900-12-D-20
5STF 09D1420		1400										ATF 900-14-D-20
5STF 09T
5STF 09T1225	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	T1	ATF 900-12-T-25
5STF 09T1420		1400										ATF 900-14-T-20
5STF 10F
5STF 10F2810	1003	2800	13.0	2.56	0.24	80, 100	125	16.0	4.0	22	F	ATF 1000-28-F-10
5STF 10F3080		3000										ATF 1000-30-F-80
5STF 11F
5STF 11F2810	1112	2800	14.0	2.14	0.25	100, 125	125	16.0	4.0	22	F	ATF 1100-28-F-10
5STF 11F3010		3000										ATF 1100-30-F-10
5STF 12F
5STF 12F1832	1202	1800	17.0	1.99	0.21	25, 32, 40, 50	125	16.0	4.0	22	F	ATF 1200-18-F-32
5STF 12F2025		2000										ATF 1200-20-F-25
5STF 12F2040		2000										ATF 1200-20-F-40
5STF 13F
5STF 13F1020	1252	1000	21.0	1.77	0.24	20, 25	125	16.0	4.0	22	F	ATF 1300-10-F-20
5STF 13F1220		1200										ATF 1300-12-F-20
5STF 14F
5STF 14F1863	1440	1800	17.0	1.60	0.17	63, 70	125	16.0	4.0	22	F	ATF 1400-18-F-63
5STF 14F2063		2000										ATF 1400-20-F-63
5STF 15F
5STF 15F1032	1532	1000	21.0	1.28	0.20	32, 40	125	16.0	4.0	22	F	ATF 1500-10-F-32
5STF 15F1232		1200										ATF 1500-12-F-32
5STF 15F1840	1489	1800	17.0	1.60	0.14	40, 50	125	16.0	4.0	22	F	ATF 1500-18-F-40
5STF 15F2040		2000										ATF 1500-20-F-40
5STF 16F
5STF 16F1213	1526	1200	21.0	1.62	0.12	12.5, 16	125	16.0	4.0	22	F	ATF 1600-12-F-13
5STF 16F1413		1400										ATF 1600-14-F-13
5STF 17F
5STF 17F1220	1693	1200	21.0	1.40	0.11	20, 25	125	16.0	4.0	22	F	ATF 1700-12-F-20
5STF 17F1420		1400										ATF 1700-14-F-20
5STF 18F
5STF 18F1010	1779	1000	22.0	1.37	0.09	10, 12.5	125	16.0	4.0	22	F	ATF 1800-10-F-10
5STF 18F1210		1200										ATF 1800-12-F-10
5STF 23H
5STF 23H2040	2322	2000	42.0	1.52	0.11	40, 60	125	10.0	3.0	50	H	ATF 2300-20-H-40
5STF 28H
5STF 28H2060	2667	2000	46.5	1.20	0.10	60, 80	125	10.0	3.0	50	H	ATF 2800-20-H-60

고속 스위칭 사이리스터 Westcode (IXYS UK Westcode, Littelfuse Technology)

고속 스위칭 사이리스터 Littelfuse Technology, 이전 Westcode Semiconductors,는 낮은 스위칭 손실과 높은 di/dt 성능을 보장합니다.

고속 스위칭 사이리스터 Westcode는 400V에서 1200V까지 제공되며, 전류는 295A에서 1007A까지, 그리고 턴오프 시간 t_q는 10μs에서 30μs까지입니다.

유형	VDRM VRRM	IT(AV)M (TC = 55°C)	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	케이스	치수 ØDxØdxH	교체 AS ENERGITM	데이터 시트
	V	A	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
P0295WC12D	1200	295	2700	36.5x103	20	1.600	1.230	125	0.0950	W8	42x19x14	ATDP0295WC12D
P0295WC12E					25							ATDP0295WC12E
P0327WC08C	800	327	3250	63.9x103	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC08C
P0327WC08D					20							ATDP0327WC08D
P0327WC08E					25							ATDP0327WC08E
P0327WC08F					30							ATDP0327WC08F
P0327WC12C	1200	327	3250	63.9x103	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC12C
P0327WC12D					20							ATDP0327WC12D
P0327WC12E					25							ATDP0327WC12E
P0327WC12F					30							ATDP0327WC12F
P0366WC04A	400	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC04A
P0366WC04B					12							ATDP0366WC04B
P0366WC04C					15							ATDP0366WC04C
P0366WC06A	600	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC06A
P0366WC06B					12							ATDP0366WC06B
P0366WC06C					15							ATDP0366WC06C
P0366WC08A	800	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC08A
P0366WC08B					12							ATDP0366WC08B
P0366WC08C					15							ATDP0366WC08C
P0367WC12E	1200	367	3600	64.8x103	25	1.170	0.920	125	0.0950	W8	42x19x14	ATDP0367WC12E
P0367WC12F					30							ATDP0367WC12F
P0389WC04B	400	389	5000	125x103	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC04B
P0389WC04C					15							ATDP0389WC04C
P0389WC08B	800	389	5000	125x103	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC08B
P0389WC08C					15							ATDP0389WC08C
P0515WC04B	400	515	6500	211x103	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC04B
P0515WC04C					15							ATDP0515WC04C
P0515WC04D					20							ATDP0515WC04D
P0515WC06B	600	515	6500	211x103	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC06B
P0515WC06C					15							ATDP0515WC06C
P0515WC06D					20							ATDP0515WC06D
P0838LC06B	600	1110	12300	750x103	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC06B
P0838LC06C					15							ATDP0838LC06C
P0838LC08B	800	1110	12300	750x103	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC08B
P0838LC08C					15							ATDP0838LC08C
P0848YC04B	400	848	8750	383x103	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC04B
P0848YC04C					15							ATDP0848YC04C
P0848YC06B	600	848	8750	383x103	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC06B
P0848YC06C					15							ATDP0848YC06C
P1007LC08D	800	1007	9500	451x103	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC08D
P1007LC08E					25							ATDP1007LC08E
P1007LC08F					30							ATDP1007LC08F
P1007LC12D	1200	1007	9500	451x103	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC12D
P1007LC12E					25							ATDP1007LC12E
P1007LC12F					30							ATDP1007LC12F

Air-cooled and Water-cooled heat-sinks for disc type thyristors

고전류 및 고역전압에서 반도체 장치의 작동은 실리콘 칩의 p-n 접합에서 높은 전력을 동반합니다.

공기 및 수냉식 히트싱크는 파워 SCR 사이리스터의 냉각에 사용됩니다.

히트싱크는 열 발산 값과 냉각 표면적에 의해 특징지어지며, 사이리스터의 작동 전력에 필요한 열 발산을 기준으로 선택됩니다.

디스크형 사이리스터에서는 히트싱크와 함께 조립할 경우에만 프레스 접촉의 필요한 압축이 제공됩니다.

전기적 손실을 최소화하고 열 발산을 최대화하려면 조립 시 필요한 클램핑 힘 Fm이 제공되어야 합니다.

사이리스터의 축 방향 힘 Fm, 즉 사이리스터 압축력의 범위는 패키지 직경(하우징 유형)에 따라 10kN에서 100kN까지이며, 데이터시트에 명시되어 있습니다.

히트싱크는 Ø19 mm에서 Ø100 mm까지의 접촉 표면 직경을 가진 디스크(테블릿형) 반도체용으로 사용됩니다.

디스크형 SCR 사이리스터용 히트싱크에 대한 자세한 정보는 다음에서 확인할 수 있습니다:
"Air-cooled heatsinks O series", "Air heatsink SF series", "Water heatsink SS series".

Installation recommendations for power disc type thyristors

반도체 장치의 신뢰성 있는 열 전달 및 전기적 접촉은 전체 온도 범위에서 사이리스터와 쿨러의 접촉면에 의해 보장됩니다. 이를 위해서는 적절한 토크 (압축 힘)이 필요합니다.

조립 전에 시각적 검사 (1)를 수행하여 기계적인 손상이 있는지 확인하고, 알콜(톨루엔, 가솔린, 아세톤)로 닦아야 합니다 (2).

검사 후에는 전류 접점 고정(리드), 구조 정렬 고정을 위한 핀 설치를 합니다.

열 전달 성능을 개선하기 위해 조립 전에는 얇은 실리콘 열전도성 페이스트를 도포 (3)하는 것이 권장되지만 필수적인 조건은 아닙니다.

사이리스터 (3)를 설치하고, 쿨러의 두 번째 부분, 유리 섬유 절연체, 추력 와셔를 설치합니다.

트래버스를 돌려서 (4) 그리고 너트를 고르게 조이세요. 접촉면의 비정렬 및 균일성을 확인합니다.

부품들이 충분히 조여지지만 움직일 수 있는 경우, 쿨러를 평평한 표면에 놓고 평행성 허용오차를 확인하는 것이 좋습니다 (5).

각 너트를 차례로 (약 1/4회전씩) 끝까지 조입니다 (6). 트래버스의 변형 정도에 따라 달성된 압축력이 요구되는 것과 일치하는지 확인할 수 있습니다.

설치 후에는 고정장치(너트와 와셔)를 추가로 부식 방지 처리해야 합니다.

Tips and recommendations for power thyristors:

전력 사이리스터는 모든 매개변수에 대해 최대 부하에서 장시간 운전해서는 안 됩니다. 이 경우, 안전 계수는 장치의 요구되는 신뢰성 수준에 의해 결정됩니다.

고장난 전력 사이리스터는 교체되는 사이리스터의 매개변수와 일치하는 사이리스터로 교체해야 합니다.

고온 환경에서 작동할 때는 초냉각을 제공해야 합니다.

전력 사이리스터와 쿨러의 주기적인 청소가 권장됩니다. 이는 열 방출을 원활하게 하기 위해 먼지와 오염물을 제거하는 데 도움이 됩니다.

병렬로 연결된 전력 사이리스터 간의 전류를 균등하게 분배하기 위해 인덕티브 전류 분배기(종종 비틀린 토로이드 와이어)를 사용하는 것이 좋습니다. 가장 일반적인 연결 방법은 폐쇄 회로, 공통 코일 회로 또는 전력 사이리스터입니다. 이 경우, 전류 분배기의 효율성은 자기 와이어의 단면적에 의해 결정됩니다.

전력 사이리스터가 직렬로 연결될 때 전압 불균형을 방지하려면 각 사이리스터와 병렬로 연결된 션트 저항기를 사용해야 합니다. 과도 상태에서의 전압 평형은 각 사이리스터에 병렬로 커패시터를 연결하여 제공합니다.

운전 중 고전압을 가진 전력 사이리스터를 만지는 것은 엄격히 금지됩니다.
